100KVA 11KV transformátor ponorený do oleja

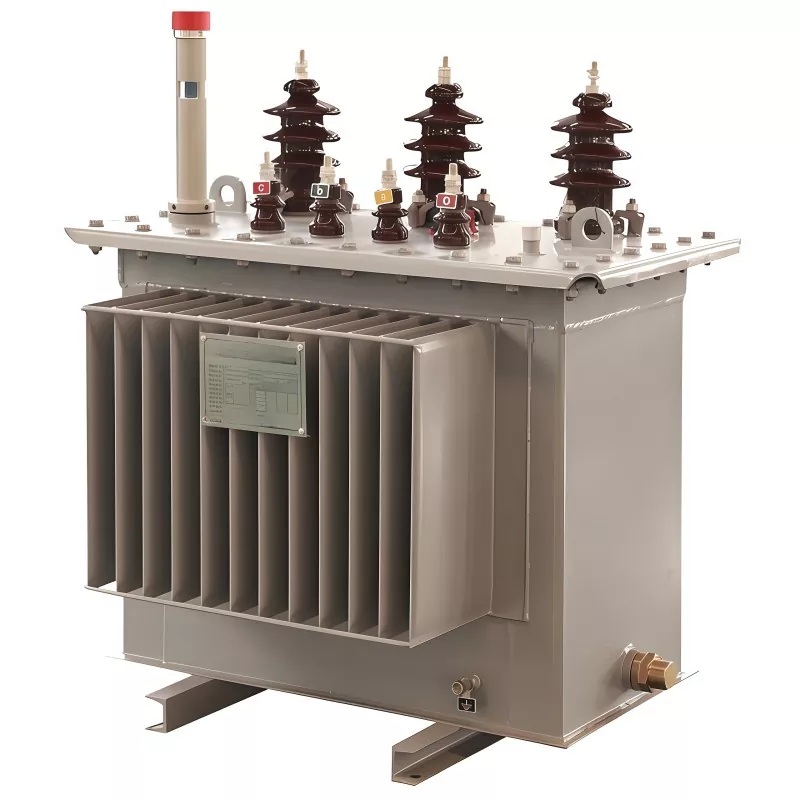

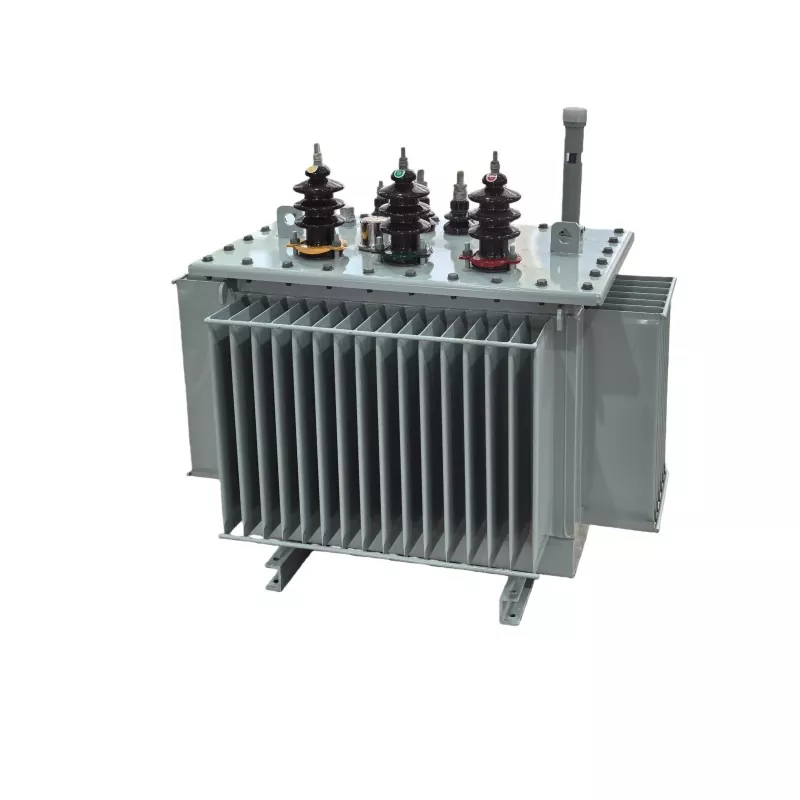

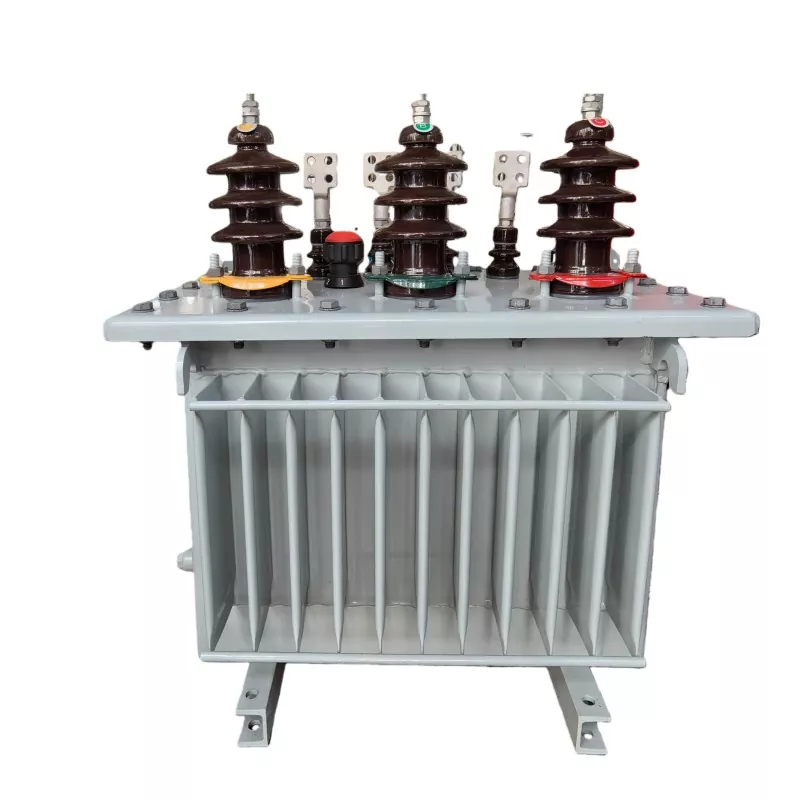

100 KVA 11 KV olejový ponorný transformátor je strednonapäťový distribučný transformátor navrhnutý na zníženie primárneho napätia 11 kV na nízkonapäťové úrovne (bežne 400 V / 415 V / 0,4 kV) pre priemyselné, komerčné a úžitkové energetické distribučné systémy.

Používa minerálny izolačný olej ako chladiace aj izolačné médium, ktoré zaisťuje stabilný tepelný výkon a vysokú dielektrickú pevnosť v podmienkach nepretržitého zaťaženia.

Prípad aplikácie

100KVA 11KV olejový ponorný transformátor vyrobený spoločnosťou GUANGBIAN bol nedávno nasadený africkým zákazníkom, aby nahradil chybný transformátor, ktorý bol poškodený skratom v miestnej rozvodnej sústave elektrickej energie.

Pôvodný transformátor v tomto projekte použil hliníkové vinutia, ktoré boli vybrané z dôvodov úspory nákladov. V dôsledku nestabilných podmienok siete a častého kolísania napätia na strane používateľa bol však transformátor opakovane vystavený preťaženiu a skratovému namáhaniu, čo viedlo k nadmernému zahrievaniu a prípadnému zlyhaniu vinutia.

Medené vs hliníkové vinutia pre 100KVA transformátor

Pre 100KVA distribučný transformátor poskytuje GUANGBIAN oboje:

● Možnosť medeného vinutia

● Možnosť hliníkového vinutia

Zatiaľ čo hliníkové vinutia ponúkajú nižšie počiatočné náklady, ich tepelná odolnosť a mechanická pevnosť sú relatívne nižšie v porovnaní s medenými vinutiami.

V prostrediach s nestabilným napájaním - ako napríklad:

● Časté kolísanie napätia

● Podmienky vysokého nábehového prúdu

● Opakované skraty

hliníkové vinutia sú náchylnejšie na:

● Prehriatie pri preťažení

● Degradácia izolácie

● Znížená životnosť v náročných mriežkových aplikáciách

Zohľadnenie nákladov a spoľahlivosti

Hoci hliníkové transformátory vinutia majú nižšie počiatočné obstarávacie náklady, reálne aplikácie ukazujú, že v nestabilných sieťových prostrediach sa celkové náklady životného cyklu môžu zvýšiť v dôsledku:

● Požiadavky na údržbu

● Neočakávané zlyhania

● Náklady na výmenu

Preto by sa výber materiálu mal zakladať skôr na skutočných prevádzkových podmienkach než na samotnej počiatočnej cene, aby sa zabezpečila dlhodobá stabilita systému a znížili sa neplánované prestoje.

Technický dokument

Prevádzkové prostredie

Teplotné podmienky:

Dlhodobá prevádzková teplota okolia: -25 ℃ ~ +45 ℃.

Maximálna prevádzková teplota okolia: Nepresahuje +50 ℃.

Skladovacia a prepravná teplota:

-40 ℃ ~ +60 ℃.

Podmienky vlhkosti:

Relatívna vlhkosť: ≤ 95 % pri 25 ℃

Požiadavky na nadmorskú výšku:

Menovitý rozsah prispôsobenia nadmorskej výške: ≤ 1000 metrov

Technické umiestnenie vs konkurenti

Transformátor ponorený do oleja vs. suchý

Transformátory ponorené do oleja sú vhodnejšie pre náročné vonkajšie aplikácie a aplikácie s dlhou životnosťou.

V porovnaní s nižšími štandardmi (trend série S9 / S11 / S13)

● S9: Vyššie straty, zastaraný štandard účinnosti

● S11: Základná moderná účinnosť

● S13: Nízkostratový, vysoko účinný dizajn (preferovaný na exportných trhoch)

Transformátor s výkonom 100 kVA navrhnutý s jadrovou technológiou S13 môže znížiť straty naprázdno o 15–30 % v porovnaní s transformátorom S11, čím sa zlepší návratnosť investícií pri dlhodobej prevádzke.

Postavenie konkurenta na úrovni trhu

V porovnaní s generickými výrobcami:

● Lepšia kontrola strát (optimalizácia bez zaťaženia + strata zaťaženia)

● Väčšia odolnosť proti skratu

● Vylepšená technológia tesnenia (zabránenie úniku oleja)

● Lepšia dokumentácia o zhode pre exportné trhy

Naša továreň

Plechová dielňa

Dielňa na navíjanie fólie

Navíjacia dielňa

Dielňa na navíjaciu pec

Dielňa na montáž transformátorov

Workshop na uvedenie transformátora do prevádzky

FAQ

Q1: Aká je životnosť 100KVA olejového ponorného transformátora?

Typicky 20–30 rokov, v závislosti od podmienok zaťaženia, údržby a prostredia inštalácie.

Q2: Môže byť použitý vonku?

áno. Olejové transformátory sú špeciálne navrhnuté pre vonkajšie rozvodne a drsné prostredia.

Q3: Aká údržba je potrebná?

● Pravidelná kontrola hladiny oleja

● Periodické testovanie dielektrika oleja

● Utiahnutie puzdier a spojov

● Monitorovanie teploty

Intervaly údržby sú zvyčajne dlhšie ako u suchých transformátorov.

Q4: Aký je rozdiel medzi transformátormi 11KV a 10KV?

11KV je vyššia úroveň napätia systému, bežne používaná v medzinárodných distribučných sieťach. Princípy výkonu zostávajú podobné, ale požiadavky na izoláciu sú prísnejšie.

Q5: Je vhodný pre projekty obnoviteľnej energie?

áno. Je široko používaný v solárnych a veterných distribučných systémoch kvôli svojej stabilite a tolerancii preťaženia.
