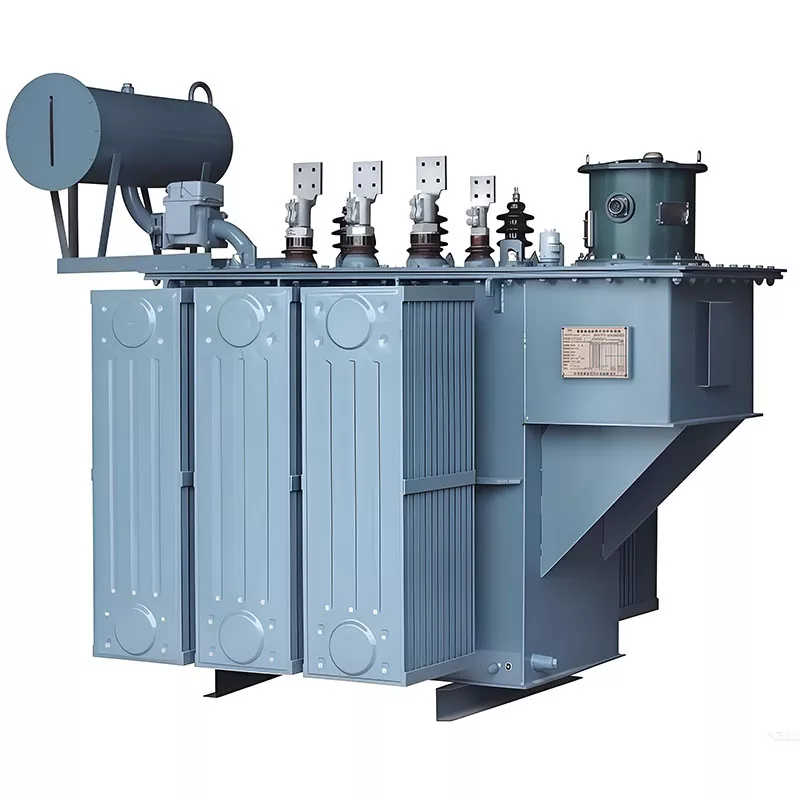

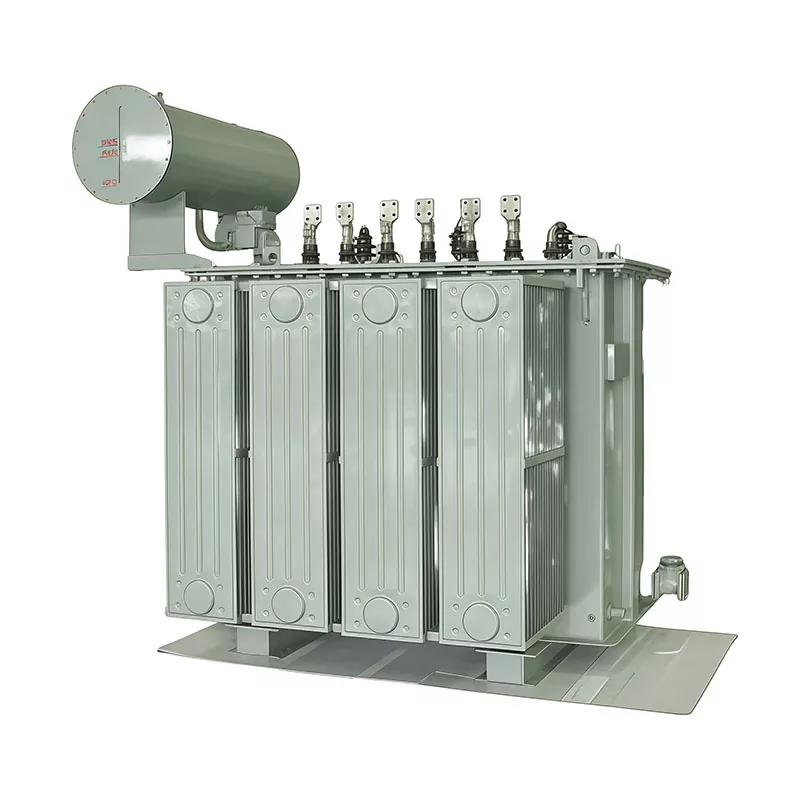

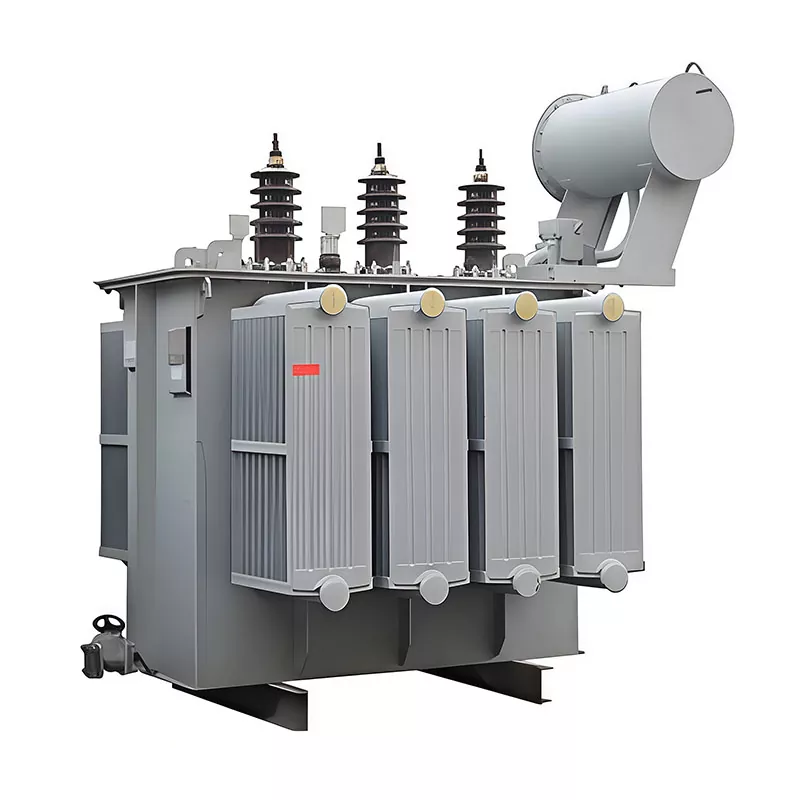

2500kVA 35kV olejový distribučný transformátor

2500kVA 35kV olejový distribučný transformátor je olejom ponorený distribučný transformátor s menovitým výkonom 2500kVA a vysokonapäťovým bočným menovitým výkonom 35kV.

Využitím izolačného oleja na súčasné zabezpečenie elektrickej izolácie a odvodu tepla spoľahlivo premieňa vysokonapäťovú elektrickú energiu na energiu stredného až nízkeho napätia a je široko používaný v distribučných segmentoch energetických systémov.

Kľúčové vlastnosti:

Typ: Distribučný transformátor ponorený do oleja

Kapacita: 2500 kVA (stredná až veľká distribučná kapacita)

Menovité napätie: 35kV vstup vysokého napätia

Funkcie: Transformácia napätia + distribúcia energie + stabilné napájanie

Spôsob chladenia: Spolieha sa na cirkuláciu transformátorového oleja na odvádzanie tepla (zvyčajne ONAN)

Aplikačné scenáre: distribúcia elektrickej siete, priemyselné parky, rozvodne, energetické projekty atď.

Požiadavky na výber základného vybavenia

V juhovýchodnej Ázii, na Strednom východe, v Afrike a Latinskej Amerike stále rastie dopyt po 35kV/0,4kV transformátoroch s redukciou, poháňaný priemyselnými parkami, projektmi modernizácie siete, komerčným rozvojom a integráciou obnoviteľných zdrojov energie.

Pre väčšinu kupujúcich sú kritériá výberu konzistentné:

● Vysoká energetická účinnosť a nízke prevádzkové straty

● Dlhá životnosť pri nepretržitej prevádzke

● Súlad s medzinárodnými normami a certifikáciami

● Stabilný vonkajší výkon s minimálnymi požiadavkami na údržbu

Séria GUANGBIAN S13 (do 2500 kVA) je navrhnutá tak, aby spĺňala tieto požiadavky. Používa medenú štruktúru vinutia a chladiaci systém ONAN, ktorý poskytuje spoľahlivý výkon pre 35kV aplikácie. Vďaka zhode s normou IEC60076 a štandardnej konfigurácii vektorovej skupiny Dyn11 je široko používaný dodávateľmi EPC a systémovými integrátormi na rôznych trhoch a bežne je zahrnutý do výberových zoznamov transformátorov 35 kV/0,4 kV.

Technické parametre

Transformátor série S13 2500 kVA — Kompletný technický list:

Nižšie uvedené kľúčové špecifikácie sa priamo zhodujú s bežnými požiadavkami na obstarávanie a na požiadanie ponúkame aj možnosti prispôsobenia špecifické pre daný projekt.

Hlavné výhody a technické výhody

Kľúčové výhody

Nižšie energetické straty

V porovnaní s tradičnými transformátormi S9 a S11 séria S13 znižuje straty naprázdno až o 30 % a straty zaťaženia približne o 15 %, čím pomáha znižovať prevádzkové náklady v aplikáciách s nepretržitou prevádzkou.

Nákladovo efektívne pre dlhodobé projekty

Pre priemyselné a energetické prevádzky 24 hodín denne, 7 dní v týždni, úspory energie môžu výrazne znížiť náklady na životný cyklus a zlepšiť návratnosť investícií v priebehu času.

Vinutia zo 100% bezkyslíkovej medi

Vinutia VN aj NN používajú meď vysokej čistoty pre lepšiu vodivosť, zlepšenú tepelnú stabilitu a väčšiu odolnosť proti skratu.

Navrhnuté pre nepretržitú prevádzku pri plnom zaťažení

Transformátor, vhodný do náročných vonkajších prostredí, si zachováva stabilný výkon pri nepretržitom vysokom zaťažení.

Dlhá životnosť

Vyrobené z odolných izolačných materiálov a robustného konštrukčného dizajnu na podporu spoľahlivej prevádzky po dobu 30 rokov alebo viac.

Ideálne pre obstarávanie priemyselných a úžitkových transformátorov

Široko používaný v priemyselných závodoch, rozvodných systémoch, projektoch solárnej energie a infraštruktúrnych energetických sieťach.

Spoľahlivé chladenie ONAN pre prevádzku s nízkymi nárokmi na údržbu

Konštrukcia chladenia ONAN (Oil Natural Air Natural) funguje bez pomocných ventilátorov alebo čerpadiel, čím sa znižujú body mechanických porúch a požiadavky na údržbu. Utesnená štruktúra nádrže chráni transformátorový olej pred vonkajším vzduchom, pomáha spomaliť starnutie oleja a udržiavať stabilný výkon v priebehu času. V reálnych aplikáciách môže mnoho jednotiek fungovať roky s minimálnou údržbou, vďaka čomu sú vhodné pre vzdialené rozvodne, priemyselné energetické systémy a projekty distribúcie verejných služieb.

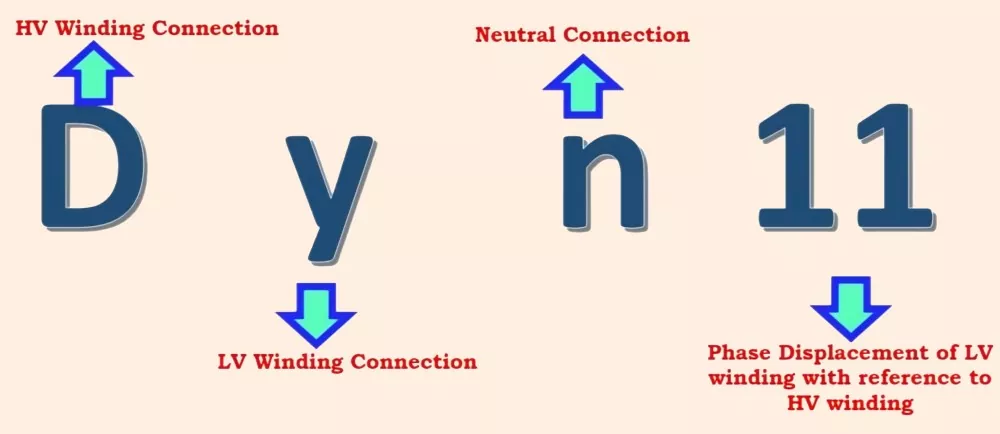

Dyn11 Vector Group - Prečo vlastne pomáha v teréne

Konfigurácia Dyn11 potláča prúdy 3. harmonickej a znižuje posun neutrálneho bodu - to je druh vecí, ktoré sa prejavujú ako nestabilita pri nevyvážených záťažiach v komerčných a priemyselných lokalitách. Lepšie zvláda aj jednofázové nakladanie, čo je skutočný rozdiel, keď riešite podmienky zmiešaného zaťaženia. Koordinácia ochranného relé je s touto vektorovou skupinou čistejšia a pridáva úroveň bezpečnosti do celkového nastavenia energetického systému.

Pripravené na vonkajšie prostredie od základov

Nádrž a náter sú skonštruované tak, aby odolali vysokej teplote, vlhkosti, slanému vzduchu a prachu, čo zaisťuje stabilnú prevádzku v náročných podmienkach. Integrovaná ochrana pred bleskom ešte viac zvyšuje prevádzkovú bezpečnosť.

Distribučný transformátor GUANGBIAN S13-M 2500 kVA 35 kV ponorený do oleja, vhodný pre vonkajšie rozvodne, bezobslužné rozvodne a vzdialené inštalácie, nevyžaduje žiadne ďalšie puzdro alebo tienenie, čo z neho robí praktickú voľbu pre projekty distribúcie energie v exteriéri.

Ako továreň na výrobu transformátorov so sídlom v Číne a etablovaná výroba transformátorov, GUANGBIAN dodáva jednotky do celej juhovýchodnej Ázie, Stredného východu, Afriky a Latinskej Ameriky – so zhodou s normou IEC60076 a možnosťami prispôsobenia pre špecifické požiadavky projektu. Siahnite po technických listoch alebo technických diskusiách.

Naša továreň

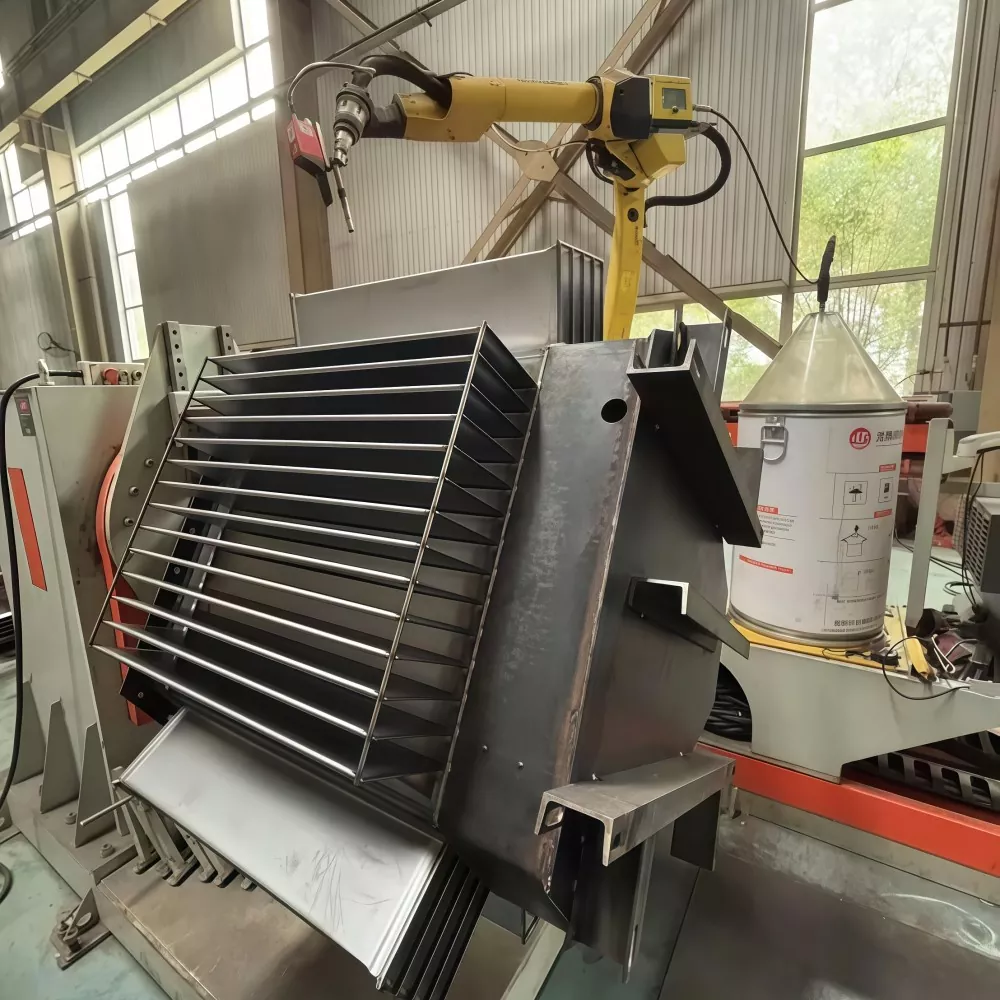

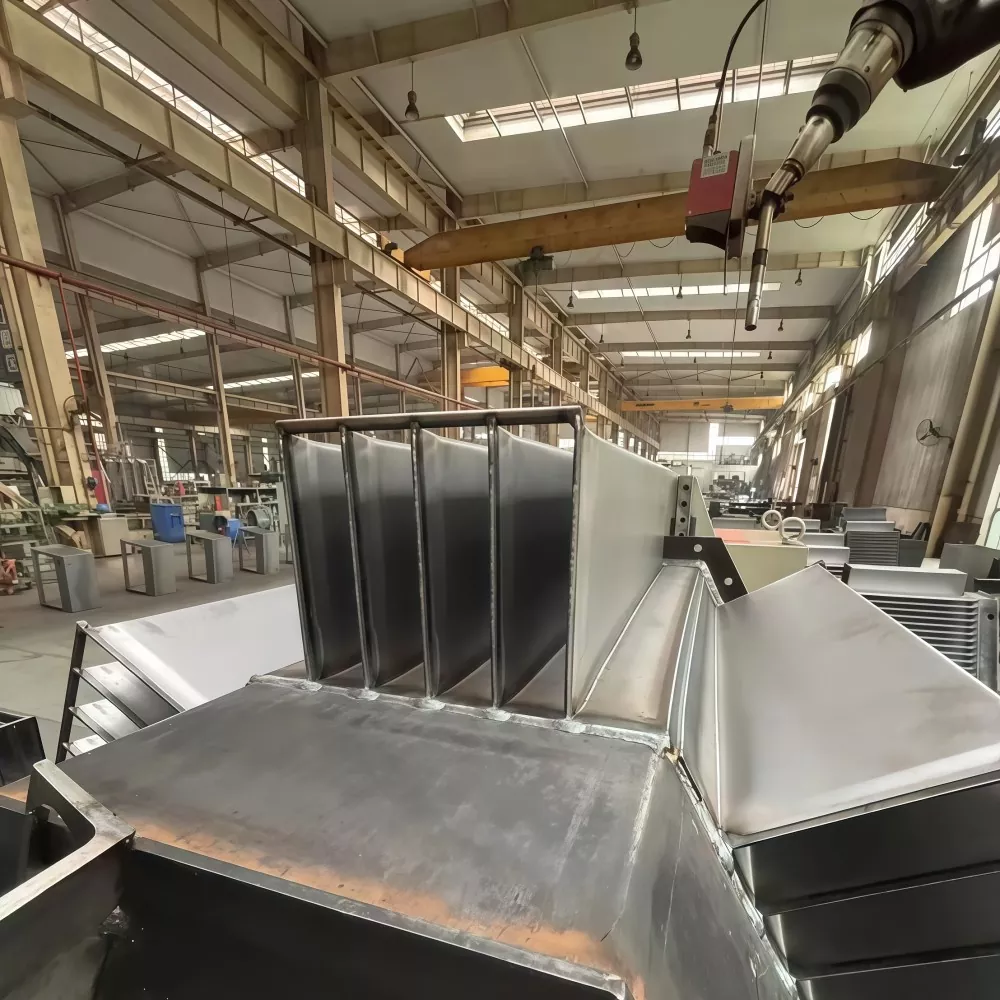

Plechová dielňa

Dielňa na navíjanie fólie

Navíjacia dielňa

Dielňa na navíjaciu pec

Dielňa na montáž transformátorov

Workshop na uvedenie transformátora do prevádzky

FAQ

1. Na čo sa používa 2500kVA 35kV olejový distribučný transformátor?

Používa sa na zníženie výkonu 35 kV stredného vysokého napätia na zníženie distribučného napätia pre priemyselné závody, rozvodne, systémy obnoviteľnej energie a veľké infraštruktúrne projekty.

2. Čo znamená 2500kVA?

2500 kVA sa vzťahuje na menovitý výkon transformátora, čo znamená, že dokáže zvládnuť veľké elektrické zaťaženie vhodné na distribúciu elektrickej energie v priemysle a na úrovni verejných služieb.

3. Prečo sa v tomto type transformátora používa olej?

Izolačný olej poskytuje elektrickú izoláciu aj odvod tepla, čím pomáha zlepšovať chladiaci výkon a predlžuje životnosť.

4. Aké sú výhody menovitého napätia 35 kV?

35 kV je bežná úroveň distribučného napätia v sieťach stredného vysokého napätia, ktorá ponúka efektívny prenos na veľké vzdialenosti so zníženou stratou výkonu.

5. Aký spôsob chladenia sa zvyčajne používa?

Väčšina jednotiek používa chladenie ONAN (Oil Natural Air Natural), ktoré sa spolieha na prirodzenú cirkuláciu oleja a chladenie vzduchom bez pomocných zariadení.

6. Kde je tento transformátor bežne inštalovaný?

Je široko používaný vo vonkajších rozvodniach, priemyselných parkoch, banských prevádzkach, solárnych a veterných elektrárňach a projektoch rozširovania siete.

7. Aká je životnosť?

Pri správnom návrhu a údržbe distribučné transformátory ponorené do oleja zvyčajne fungujú 25 až 30 rokov alebo viac.

8. Aké sú kľúčové požiadavky na údržbu?

Rutinná kontrola oleja, monitorovanie teploty a pravidelné elektrické testovanie sú hlavné úlohy údržby na zabezpečenie stabilnej dlhodobej prevádzky.
