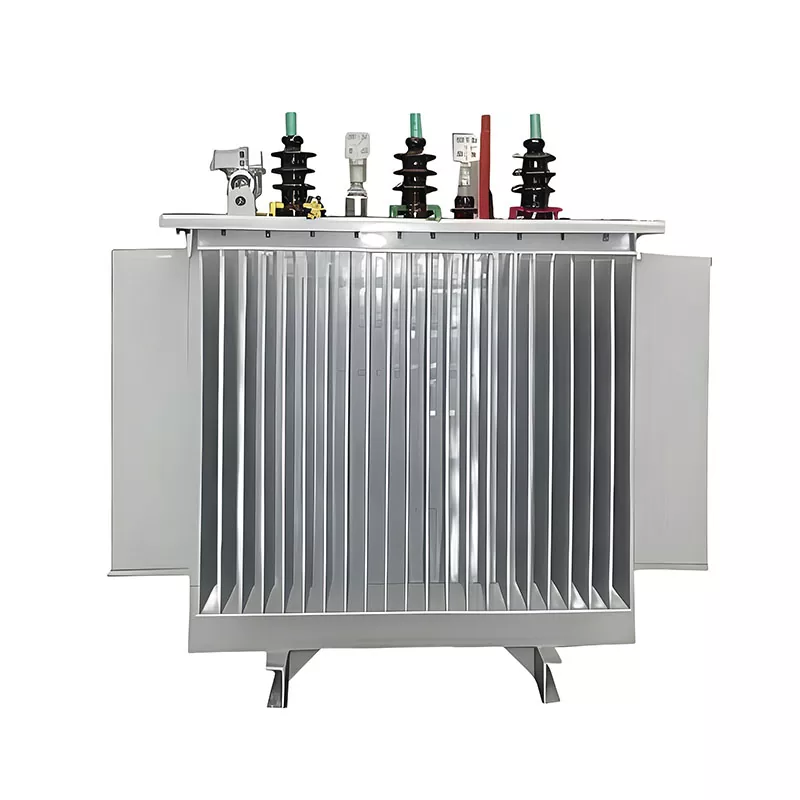

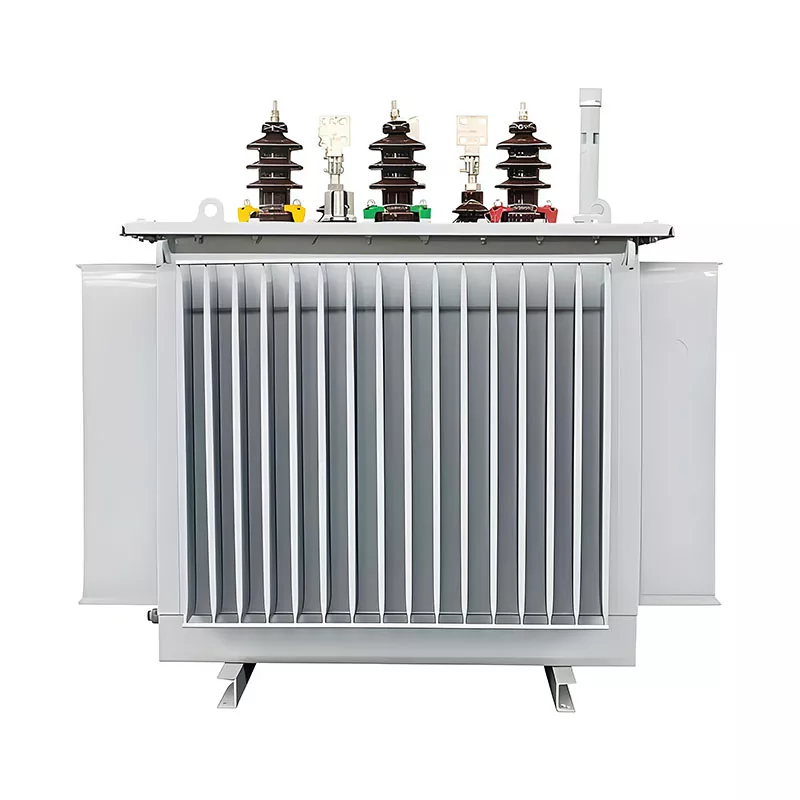

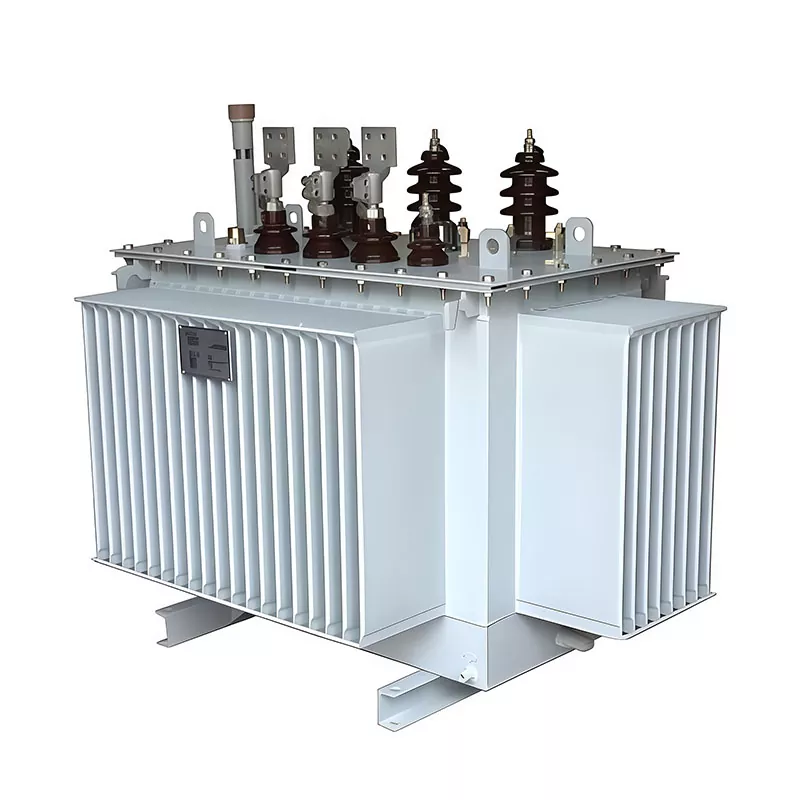

75KVA olejový ponorný transformátor

75kVA olejový ponorný transformátor je flexibilné znižovacie riešenie s primárnym napätím od 6kV do 35kV a sekundárnymi výstupmi, ako je 400V alebo 480V, prispôsobené rôznym požiadavkám siete. Podporuje systémy 50 Hz aj 60 Hz, vďaka čomu je vhodný pre projekty s viacerými trhmi.

V továrni v Guangbiane sú jednotky bežne navrhnuté s vektorovými skupinami Dyn11 alebo Yyn0 v závislosti od podmienok zaťaženia, pričom Dyn11 sa uprednostňuje pre zmiešané alebo jednofázové zaťaženia. Impedancia je zvyčajne 4,5 % – 6 %, čím sa vyrovnáva ochrana proti poruchám a prevádzková účinnosť pre stabilnú distribúciu energie v priemyselných a úžitkových aplikáciách.

Konštrukčné detaily, ktoré ovplyvňujú výkon

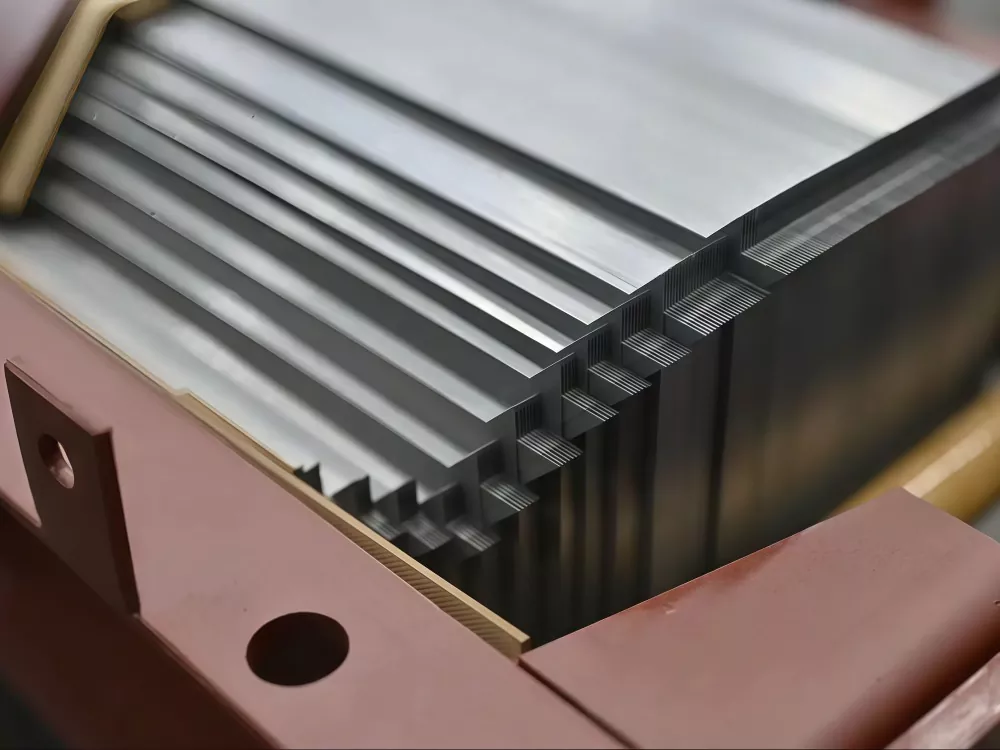

Výkon 75kVA olejového transformátora závisí hlavne od kľúčových konštrukčných detailov. Používa jadro z kremíkovej ocele valcované za studena pre stabilný magnetický výkon, zatiaľ čo vinutia môžu byť medené alebo hliníkové v závislosti od nákladov a požiadaviek na účinnosť.

Medené vinutia poskytujú vynikajúcu vodivosť a lepšie odolávajú tepelnej únave počas tisícok záťažových cyklov. Na druhej strane hliníkové vinutia si stále nachádzajú cestu do nákladovo citlivých projektov. Vo výrobnom závode GUANGBIAN v Číne sme dodali obe konfigurácie a pri správnej veľkosti pre danú aplikáciu môže každý materiál ľahko presiahnuť 20-ročnú životnosť.

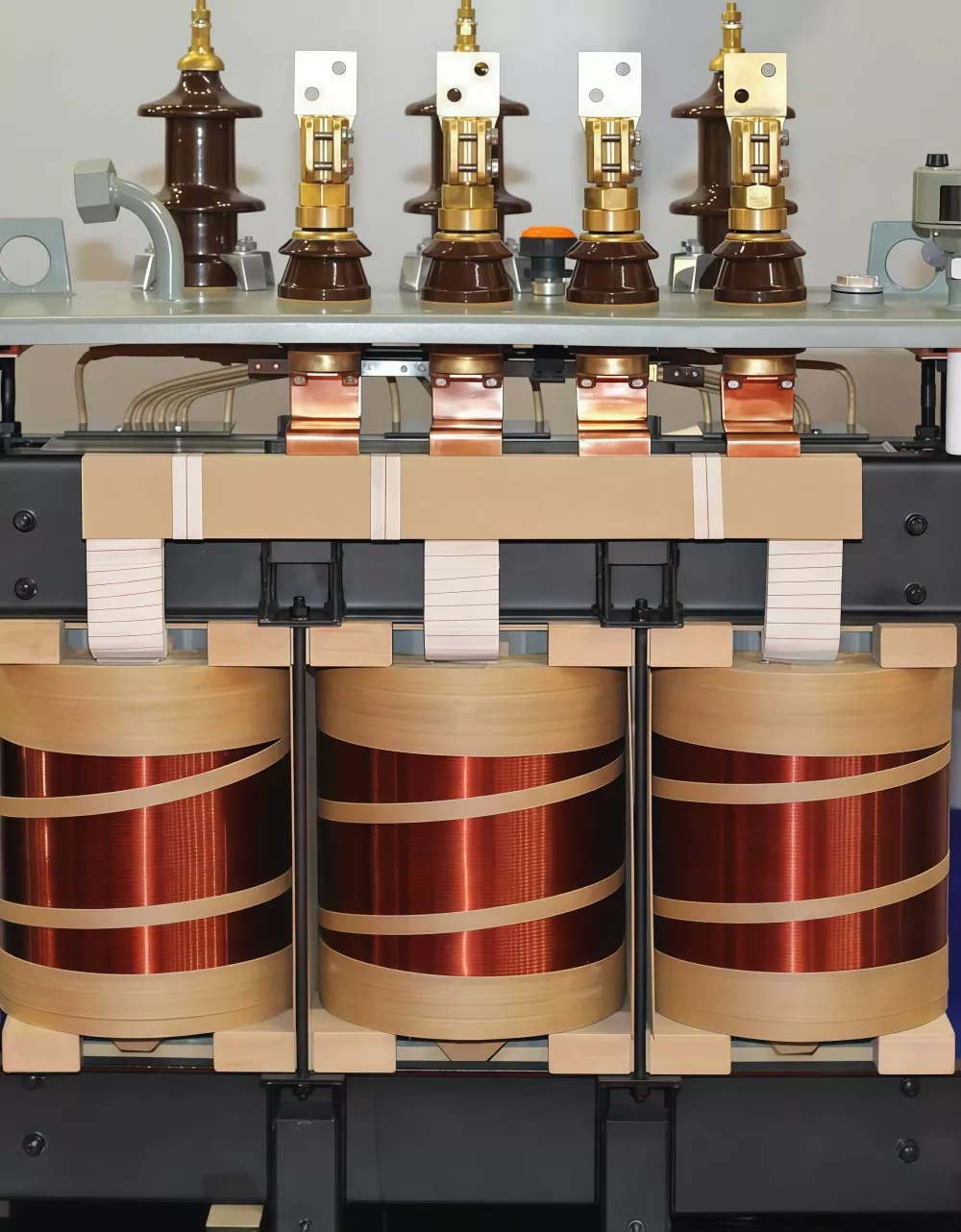

V továrni v Guangbiane sa medené vinutia bežne používajú pre vyššiu vodivosť a lepšiu tepelnú odolnosť, pričom hliník je k dispozícii aj pre rozpočtové projekty. Na zlepšenie skratovej pevnosti a mechanickej stability sa používajú viacvrstvové valcové vinutia.

Vákuová olejová impregnácia sa používa na odstránenie vzduchových medzier v izolačnom systéme, čím pomáha znižovať čiastočné vybíjanie a predlžuje životnosť. Tieto konštrukčné voľby zaisťujú dlhodobú spoľahlivosť a stabilnú prevádzku v podmienkach priemyselného zaťaženia.

Poznámky k inštalácii pre 75kVA olejový ponorný transformátor

Správna inštalácia priamo ovplyvňuje dlhodobý výkon a spoľahlivosť. Medzi kľúčové body patria:

Vyrovnanie základov:Udržujte inštalačný základ v tolerancii 2 mm, aby ste predišli vibráciám, abnormálnemu hluku a namáhaniu tesnenia, ktoré môže časom viesť k úniku oleja.

Kontrola hladiny oleja:Overte hladinu oleja pri skutočných podmienkach okolitej teploty, nielen pri prvotnom vybalení, aby ste predišli prevádzke s nízkym obsahom oleja a riziku prehriatia.

Stabilné umiestnenie:Uistite sa, že je jednotka pevne pripevnená, aby sa znížilo mechanické namáhanie počas prevádzky a skratové podmienky.

Kontrola pred napájaním:Pred uvedením do prevádzky skontrolujte všetky svorky, tesnenia a izolačné podmienky, aby ste zaistili bezpečné spustenie.

V štandardnej praxi továrne v Guangbiane sú tieto inštalačné kontroly zdôraznené, aby sa zabezpečilo, že každý 75kVA transformátor pracuje bezpečne a konzistentne v terénnych aplikáciách.

Praktické body

Žiadny katalógový popis nezachytáva všetko, čo stojí za to vedieť. Niekoľko praktických bodov, ktoré sa zvyknú objaviť po objednávke je umiestnený:

Dodacie lehoty  Väčšina jednotiek odchádza zo Šanghaja. Pre destinácie juhovýchodnej Ázie počítajte s 2-3 týždňami z prístavu do prístavu. Stredný východ a Afrika trvá dlhšie – 4 až 5 týždňov, keď započítate spracovanie dokumentácie. Zabudujte to do svojho projektu plán sa vyhne úskaliam na poslednú chvíľu.

Exportné balenie. V našom zariadení GUANGBIAN v Číne používame drevené debny vyhovujúce norme ISPM 15 ako štandardnú prax. To pokrýva väčšina cieľových požiadaviek. Ale ak váš projekt sedí v krajine s prísnejšími fytosanitárnymi opatreniami protokoly – napadá ma Austrália a Nový Zéland – dajte nám vedieť vopred, aby dokumentácia zodpovedala kontrole štandardy, ktorým budete čeliť na colnici.

Bežné servisné požiadavky. Aké popredajné otázky kladieme najčastejšie? Problémy s externým pripojením a nezrovnalosti v hladine oleja. Ani jedno má tendenciu byť katastrofálne – bežné inšpekcie ich zvyčajne zachytia skoro. Napriek tomu je na mieste rutina údržby od prvého dňa zabraňuje tomu, aby sa z malých pozorovaní stali neplánované prestoje.

Keď získavate 75KVA transformátor od zahraničného výrobcu, na týchto prevádzkových detailoch záleží rovnako ako technické špecifikácie. Správny továrenský partner ich skôr predvída, než aby vás nechal objavovať ich na vlastnú päsť.

Otázky, ktoré sa oplatí položiť predtým, ako sa zaviažete

Predtým, ako sa hárok so špecifikáciami stane objednávkou, niekoľko úvah má tendenciu oddeľovať hladké projekty od problematických tie:

Úroveň poruchy v mieste inštalácie. Tento údaj vám môže poskytnúť vaša miestna utilita. Je to dôležité, pretože odolnosť transformátora proti skratu musí zodpovedať – alebo prekročiť – to, čo naň môže mriežka vrhnúť počas udalosti poruchy.

Očakávaný rast zaťaženia a ciele účinnosti. Aké sú vaše plánované straty zaťaženia a straty bez zaťaženia? Budovanie s primeranou maržou vopred často stojí menej ako výmena poddimenzovanej jednotky o dva roky neskôr.

Realita s predstihom. V prípade štandardného 75 KVA olejového ponorného transformátora výroba v našej továrni GUANGBIAN v Číne zvyčajne beží 2-3 týždne od potvrdenia objednávky. To predpokladá jasné špecifikácie. Akonáhle začnete vrstviť na mieru hodnoty impedancie, neštandardné skupiny vektorov alebo prídavné monitorovacie zariadenia, časová os sa predlžuje. Zohľadnite to váš harmonogram obstarávania.

Správny výrobca vám nielen odovzdá cenovú ponuku, ale pomôže vám položiť otázky, ktoré zabránia prekvapeniam zariadenie pristane na mieste.

Naša továreň

Plechová dielňa

Dielňa na navíjanie fólie

Navíjacia dielňa

Dielňa na navíjaciu pec

Dielňa na montáž transformátorov

Workshop na uvedenie transformátora do prevádzky

FAQ

Q1: Na čo sa používa 75kVA transformátor?

Používa sa na zníženie strednonapäťovej elektriny na použiteľnú úroveň nízkeho napätia pre priemyselné a komerčné aplikácie.

Q2: Môže podporovať systémy 50 Hz aj 60 Hz?

Áno, môže byť navrhnutý pre ktorúkoľvek frekvenciu v závislosti od požiadaviek projektu.

Q3: Aká je životnosť transformátora ponoreného do oleja?

Zvyčajne viac ako 20 rokov pri správnej inštalácii a údržbe.

Q4: Aký je rozdiel medzi medeným a hliníkovým vinutím?

Meď ponúka lepšiu vodivosť a odolnosť, zatiaľ čo hliník je cenovo výhodnejší.

Prečo si vybrať továreň Guangbian?

Výber spoľahlivého výrobcu je rozhodujúci pre dlhodobý výkon.

● Priame továrenské dodávky z Číny

● Úplné prispôsobenie napätia a štruktúry

● Prísny systém kontroly kvality

● Export skúseností pre globálne projekty

● Technická podpora pri inštalácii a výbere

Guangbian poskytuje stabilné a nákladovo efektívne riešenia transformátorov pre medzinárodných kupujúcich.
