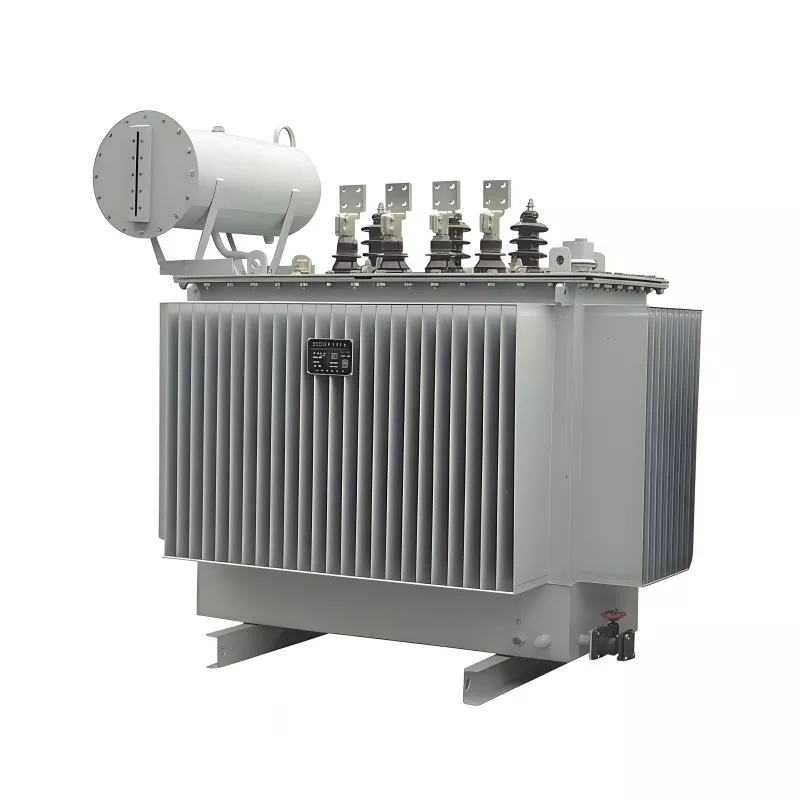

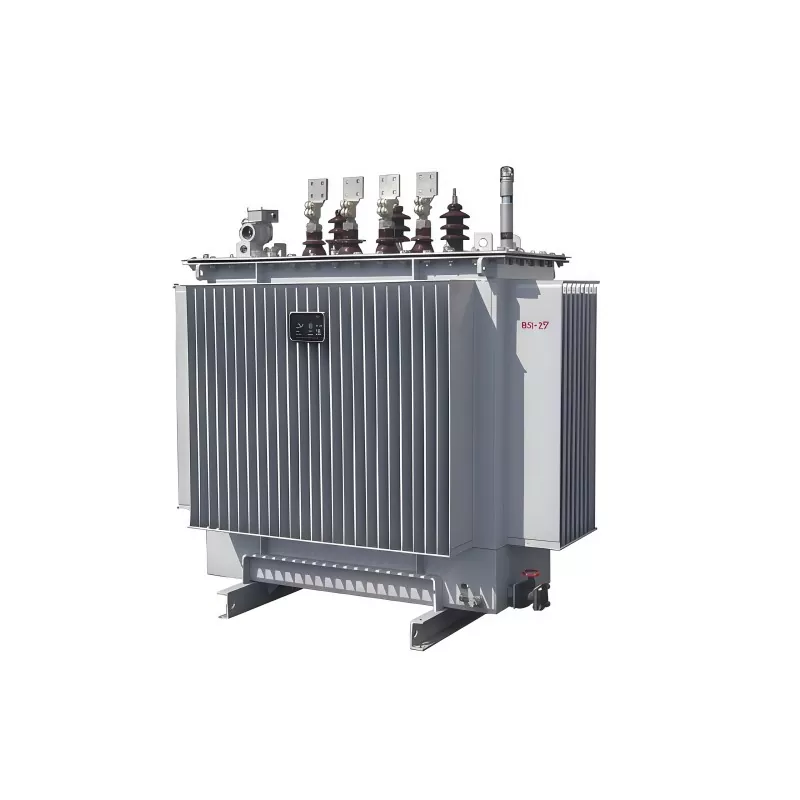

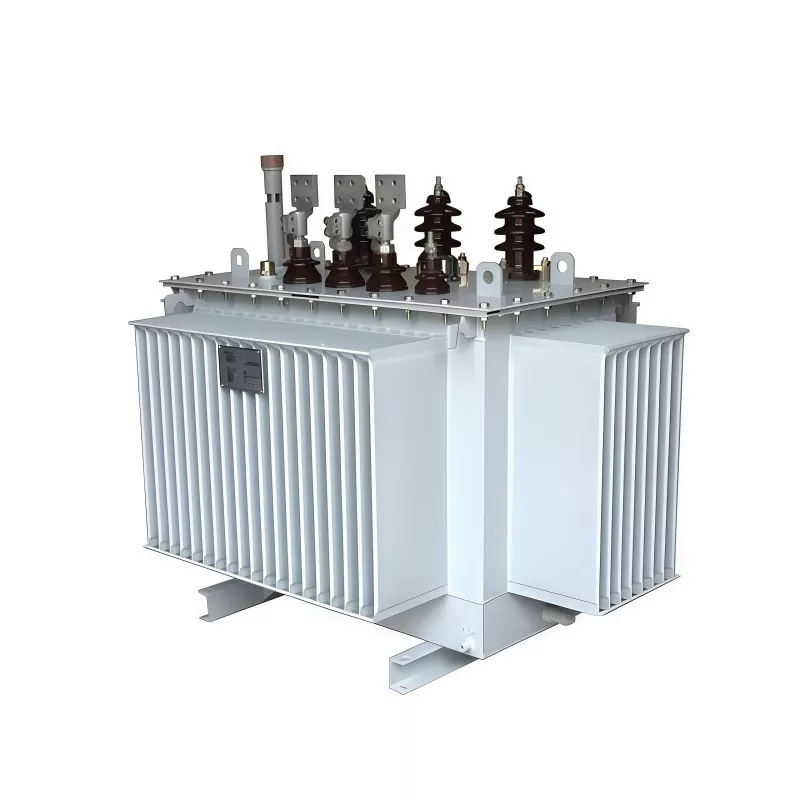

800KVA 15KV transformátor ponorený do oleja

800kVA 15kV olejový ponorný transformátor je trojfázový transformátor na distribúciu energie určený na zníženie vysokého napätia (15kV trieda) na použiteľné nízke úrovne napätia pre priemyselné, komerčné a úžitkové aplikácie.

Používa transformátorový olej (minerálny alebo alternatívny izolačný olej) ako izolačné aj chladiace médium. Olej prirodzene cirkuluje, aby odvádzal teplo generované vinutím, čím sa zabezpečuje stabilný výkon pri podmienkach nepretržitého zaťaženia.

Medzi kľúčové vlastnosti patrí:

Menovitý výkon: 800 kVA

Primárne napätie: trieda 15 kV (bežne 13,8 kV / 15 kV systémy)

Spôsob chladenia: Samochladenie ponorené do oleja (ONAN)

Vysoká účinnosť a dizajn s nízkymi stratami

Silná schopnosť preťaženia a dlhá životnosť

Je široko používaný v sieťach distribúcie energie, kde sú kritické spoľahlivosť, odvod tepla a životnosť.

Továrenské testovacie štandardy

Test odporu vinutia

Každá jednotka je testovaná pomocou testera jednosmerného odporu a dvojramenného mostíka na kontrolu odporu vinutia. To zaisťuje, že vo vnútri 800kVA 15kV olejového ponorného transformátora nie sú žiadne výrobné chyby alebo uvoľnené spoje.

Overenie pomeru napätia a fázového posunu

Na potvrdenie, že pomery primárneho a sekundárneho napätia sa zhodujú s konštrukčnými hodnotami a že spojenie vektorovej skupiny je správne, sa používa tester pomeru transformátora, priemyselný frekvenčný napájací zdroj a voltmeter.

Test impedancie skratu a straty záťaže

Testovanie skratu sa vykonáva na overenie impedančných charakteristík a strát záťaže. To zaisťuje, že výkon transformátora spĺňa konštrukčné a prevádzkové požiadavky.

Strata pri nulovom zaťažení a test prúdu pri nulovom zaťažení

S otvorenou sekundárnou stranou a menovitým napätím aplikovaným na primárnu stranu sa merajú straty naprázdno a prúd, aby sa potvrdila zhoda s dohodnutými výkonovými údajmi.

Po dokončení všetkých testov sa pre každú jednotku vydá protokol o skúške z výroby. Akákoľvek nezhodná položka je prepracovaná a opätovne testovaná.

GUANGBIAN udržiava prísnu kontrolu kvality, aby sa zabezpečilo, že každý transformátor opustí továreň úplne otestovaný a pripravený na spoľahlivú dlhodobú prevádzku.

Skúšobné zariadenie továrne na transformátory GUANGBIAN

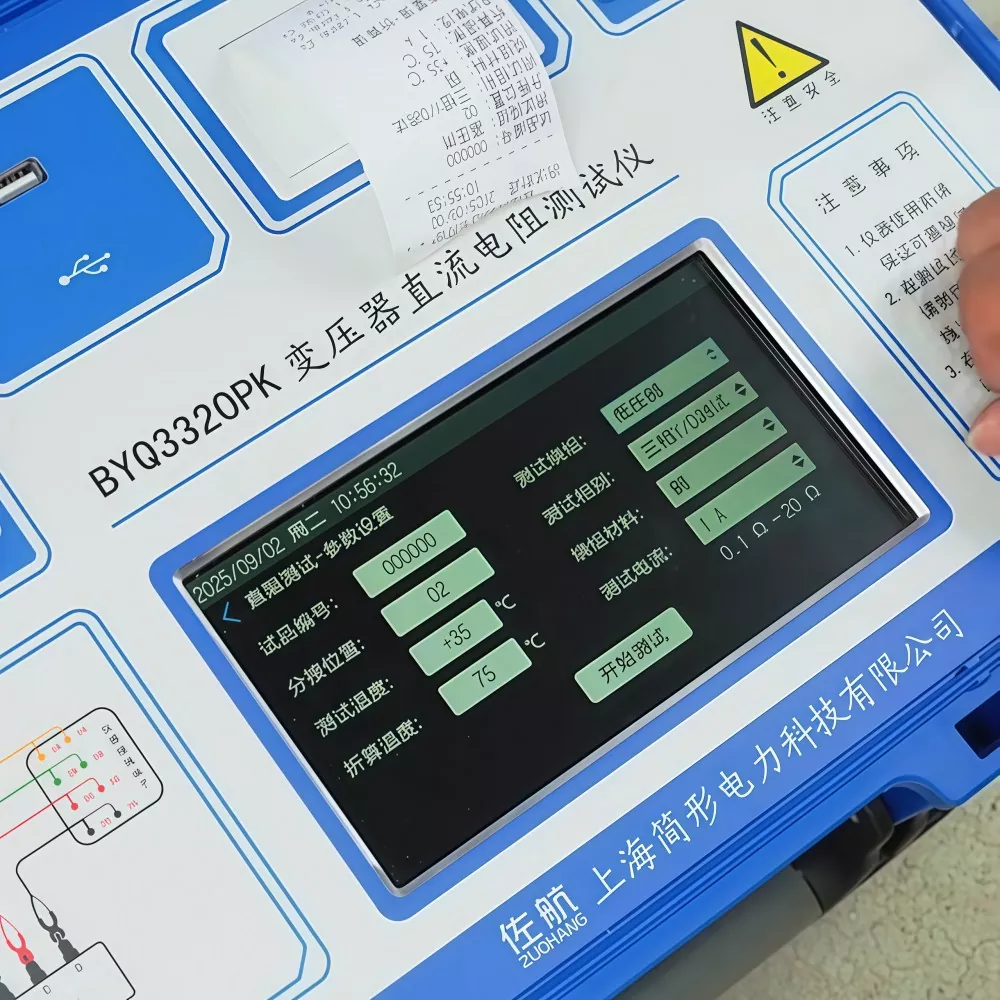

Tester odporu DC

Kelvinov most

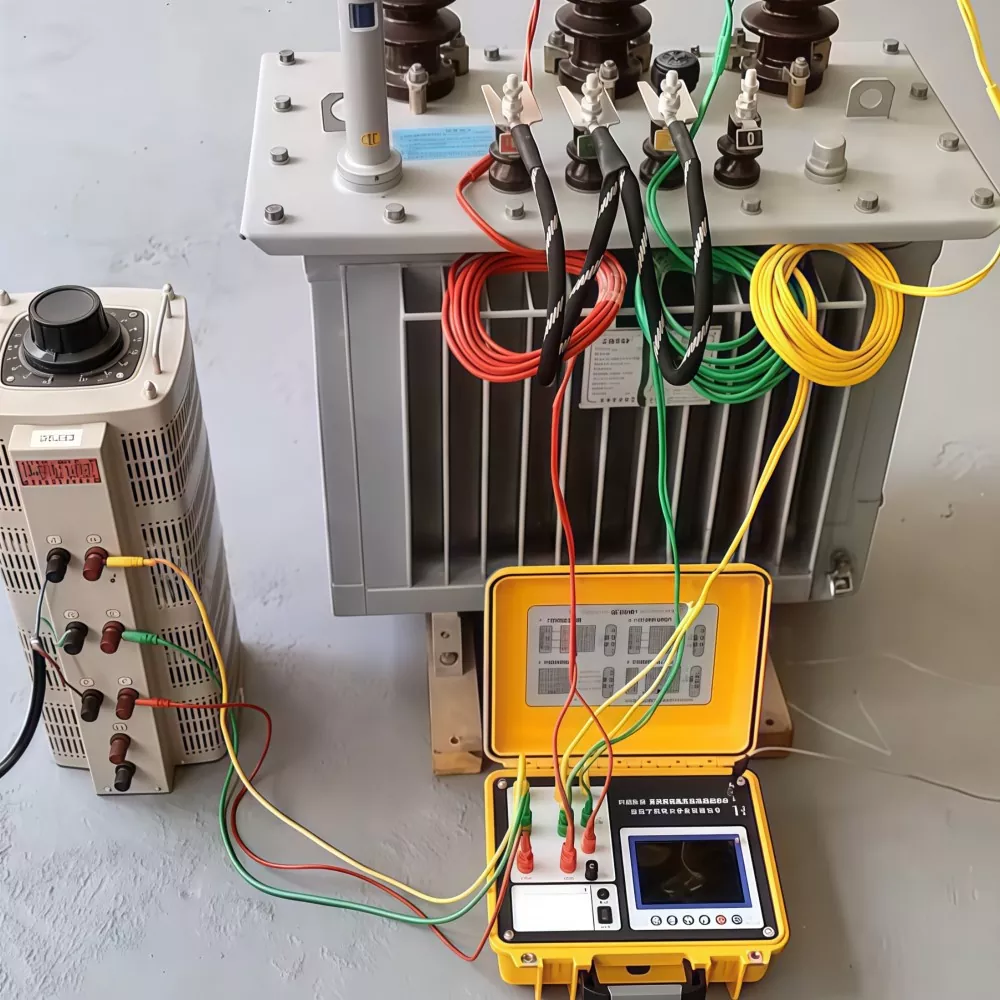

Tester pomeru transformátora a napájací zdroj s reguláciou napätia s nastaviteľnou frekvenciou

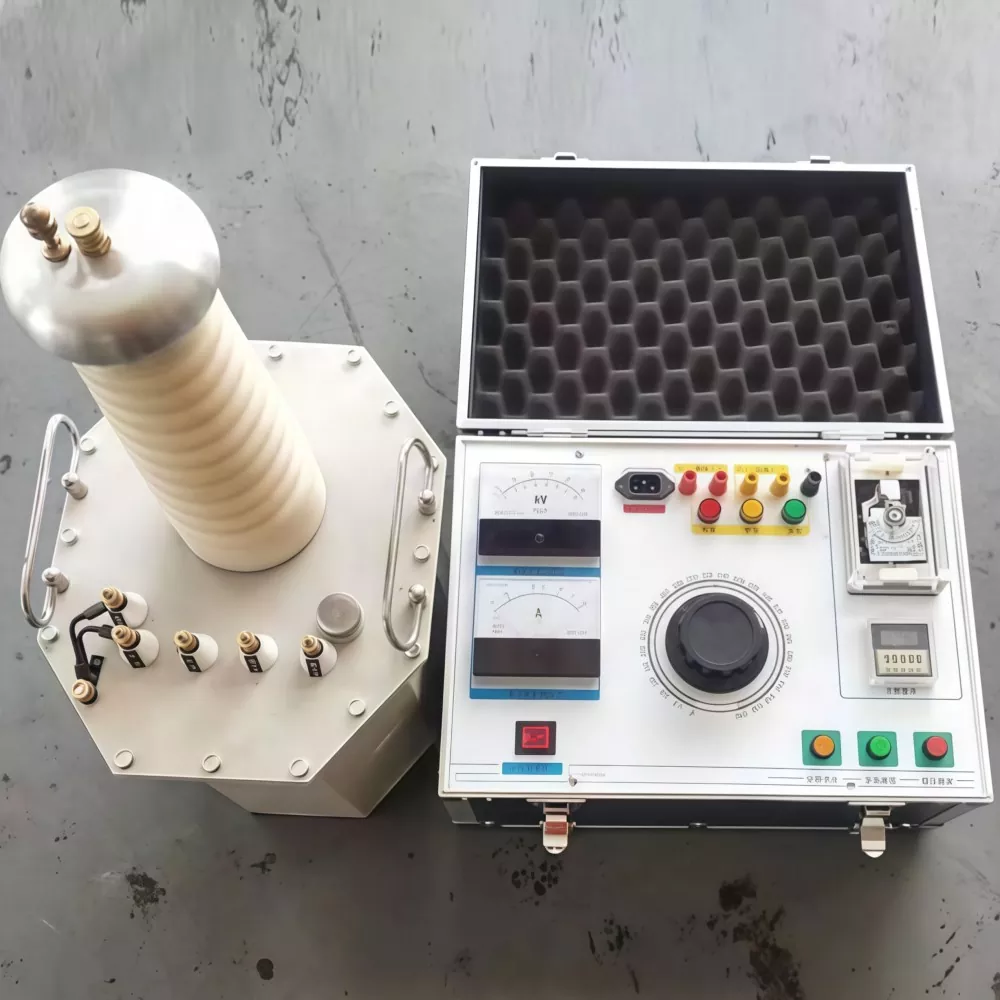

Budiaci transformátor a viacfrekvenčný generátor energie

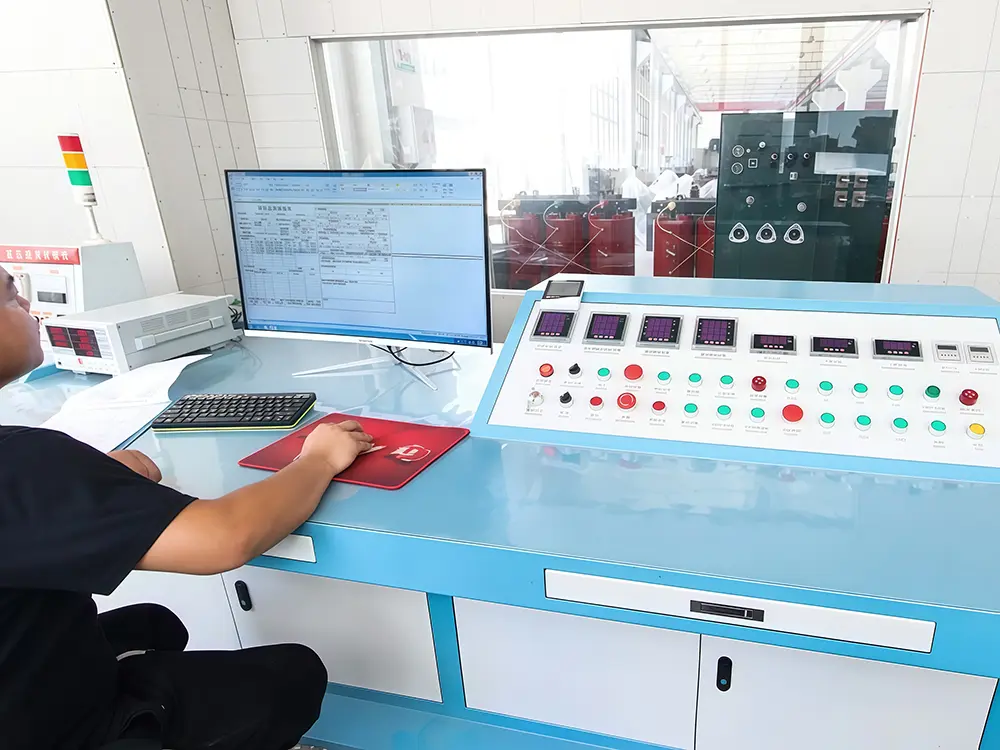

Workshop komplexného testovania transformátorov GUANGBIAN

Technický dokument

Naša továreň

Plechová dielňa

Dielňa na navíjanie fólie

Navíjacia dielňa

Dielňa na navíjaciu pec

Dielňa na montáž transformátorov

Workshop na uvedenie transformátora do prevádzky

FAQ

Q1: Aká je hlavná funkcia 800kVA 15kV transformátora?

Znižuje strednonapäťovú elektrinu (trieda 15 kV) na nízkonapäťové úrovne vhodné pre spotrebu koncových užívateľov v priemyselných a komerčných systémoch.

Q2: Prečo používať olejový transformátor namiesto suchého typu?

Olejové transformátory poskytujú:

● Lepší odvod tepla

● Vyššia kapacita preťaženia

● Dlhšia životnosť izolácie

● Nižšie prevádzkové straty pri veľkom zaťažení

Sú preferované pre vonkajšie a vysokokapacitné aplikácie.

Q3: Je tento transformátor vhodný na vonkajšiu inštaláciu?

áno. Olejové transformátory sú určené na vonkajšie použitie s utesnenými nádržami, ochranou proti korózii a konštrukciou odolnou voči poveternostným vplyvom.

Q4: Aká údržba je potrebná?

Bežná údržba zahŕňa:

● Kontrola hladiny oleja a kvality oleja

● Testovanie izolačného odporu

● Monitorovanie teploty

● Kontrola puzdier a koncoviek

Q5: Dokáže zvládnuť podmienky preťaženia?

Áno, krátkodobá kapacita preťaženia je podporovaná v závislosti od konštrukcie a podmienok chladenia, ale nepretržité preťaženie sa neodporúča.
