Paralelný prevádzkový transformátor

Paralelný prevádzkový transformátor sa vzťahuje na prevádzkový režim, v ktorom sú dva alebo viac transformátorov pripojených k rovnakej elektrickej zbernici a súčasne napájajú spoločnú záťaž po splnení špecifických elektrických podmienok.

Hlavnými cieľmi sú:

Zvýšte kapacitu napájacieho zdroja

Zlepšite spoľahlivosť systému

Zvýšte prevádzkovú flexibilitu

Znížte riziko preťaženia na jednom transformátore

Táto konfigurácia je široko používaná v rozvodniach, priemyselných energetických systémoch, dátových centrách a veľkých výrobných zariadeniach.

Výhody

(1) Vylepšená spoľahlivosť napájania

Ak jeden transformátor zlyhá, ostatné môžu pokračovať v dodávke energie.

(2) Flexibilné rozšírenie kapacity

Ďalšie transformátory môžu byť pridané so zvyšujúcou sa potrebou zaťaženia.

(3) Vyššia prevádzková efektívnosť

Transformátory možno zapínať/vypínať na základe podmienok zaťaženia, čím sa znižujú straty naprázdno.

(4) Jednoduchšia údržba

Jednotlivé transformátory je možné opravovať bez úplného vypnutia systému.

(5) Optimalizácia nákladov

Vyhnete sa potrebe investície do jedného veľkokapacitného transformátora.

Priraďovanie vektorových skupín

Najkritickejšie pravidlo pre paralelnú prevádzku transformátora? Spojte svoje vektorové skupiny.

Vektorové skupiny popisujú spojenia vinutia pomocou písmen a číslic — napríklad Dyn11, Yyn0. Prvé písmeno: nastavenie vysokonapäťového vinutia. Druhé písmeno: strana nízkeho napätia. Číslo ukazuje fázový posun v 30-stupňových krokoch.

Prečo na tom záleží?

Zapojte dva transformátory s rôznymi vektorovými skupinami paralelne a ich sekundárne napätia nebudú správne zarovnané. Dokonca 30-stupňový fázový posun vytvára cirkulujúce prúdy medzi jednotkami. Tieto prúdy prechádzajú vinutiami, ale nesú sa nulové užitočné zaťaženie. Výsledok: prehrievanie, plytvanie energiou.

Tento problém pravidelne zaznamenávame v našej továrni GUANGBIAN v Číne. Zákazníci predpokladajú akékoľvek dva transformátory môžu bežať spolu - nie je to pravda. Synchronizácia transformátora sa začína tu. Preskočte túto kontrolu a vaše paralelné pripojenie transformátorov vytvára viac problémov, ako ich rieši.

Príklad: Jednotka Dyn11 nebude fungovať paralelne s transformátorom Yyn0. Fázový rozdiel spôsobuje silnú cirkuláciu prúdy — nijako to neobíde.

Praktické rady

Pred zakúpením druhého transformátora pre Parallel Operation Transformer skontrolujte vektorovú skupinu existujúcej jednotky. Napíšte to do špecifikácií nákupu. Pri výbere nového vybavenia explicitne špecifikujte zodpovedajúcu skupinu vektorov. Kompatibilita nie je voliteľná.

V našej továrni GUANGBIAN sme videli zákazníkov v Číne objednávať transformátory bez toho, aby to skontrolovali detail. Potom zavolajú a čudujú sa, prečo zlyhalo zdieľanie záťaže transformátora. Nevynechávajte základy.

Impedančné prispôsobenie

Transformátory potrebujú podobné hodnoty impedancie - zvyčajne v rozmedzí 10% od seba - pre správne rozloženie zaťaženia. Impedancia, uvedená v percentách, určuje pokles napätia pri plnom zaťažení.

Ak má jedna jednotka výrazne vyššiu impedanciu, prenáša menšiu záťaž. Druhý pracuje tvrdšie, beží teplejšie, rýchlejšie sa opotrebuje. Výrobcovia transformátorov, ako sme my, vždy pri poskytovaní poradenstva overujú kompatibilitu impedancie pri nastaveniach prevádzky viacerých transformátorov.

Ako impedancia ovplyvňuje zdieľanie záťaže?

Vezmite dva transformátory s rôznymi hodnotami impedancie:

Transformátor	Impedancia	Výsledok zdieľania načítania
Jednotka A	6%	Berie viac ako svoj podiel
Jednotka B	8%	Beží pod kapacitu

Transformátor s nižšou impedanciou prirodzene odoberá viac prúdu. Je to základná fyzika. Výsledok? Jedna jednotka funguje nadčasy, zatiaľ čo druhý sotva prispieva – ani jedna situácia dlhodobo nefunguje dobre.

Správna zhoda

Ak je to možné, kúpte si transformátory od rovnakého výrobcu určené pre Parallel Operation Transformer. Jednotky z rovnakej výrobnej šarže majú zvyčajne užšie tolerancie impedancie. Rôzni výrobcovia? Uveďte jasné zhody hodnôt impedancie vo vašich nákupných dokladoch.

Základy zdieľania záťaže

Zodpovedajúce transformátory rozdeľujú zaťaženie v pomere k ich menovitým hodnotám. Jednotka 1000 kVA spárovaná s jednotkou 500 kVA by mala rozdeliť záťaž približne v pomere 2:1 – takto funguje zdieľanie záťaže transformátora, keď sú zarovnané špecifikácie.

Pre zákazníkov, ktorí budujú operačné systémy s viacerými transformátormi, náš GUANGBIAN továreň v Číne spúšťa tieto kontroly ako štandardný postup. Overenie špecifikácií pred inštaláciou trvá minút. Opravujete paralelnú transformátorovú banku, ktorá nebude v rovnováhe? To trvá oveľa dlhšie.

Faktory ovplyvňujúce zdieľanie záťaže

Hodnoty impedancie: Jednotky s nižšou impedanciou prirodzene odoberajú viac elektrickej záťaže. To je základom toho, ako transformátor zdieľanie záťaže funguje.
Poloha meniča kohútika: Rôzne nastavenia kohútika posúvajú pomer napätia, čo zase ovplyvňuje, ako sa prúd rozdeľuje medzi jednotky.
Kvalita pripojenia: Zlé kontakty – či už sú uvoľnené alebo odporové – skresľujú distribúciu prúdu a vyvracajú paralelné nastavenie.
Vplyv teploty: Prevádzková teplota mierne posúva impedanciu. Preto sa oplatí dôsledné sledovanie.

Monitorovanie rozloženia zaťaženia

Umiestnite snímače prúdu na sekundárnu stranu každého transformátora, aby ste presne videli, akú veľkú záťaž každý z nich zvládne. Skontrolujte hodnoty pravidelne – obe jednotky musia zostať v rámci svojich menovitých limitov. Tu je to, čo treba sledovať: ak jedna jednotka stúpa kapacita cez 85 %, zatiaľ čo druhá zostáva pod 60 %, niečo nie je v poriadku a stojí za to preskúmať. Konfiguruje sa veľa rastlín alarmy pri týchto prahových hodnotách. V spoločnosti GUANGBIAN odporúčame zákazníkom, aby pri paralelnom nasadení zvolili tento prístup konfigurácie transformátorov - odhaľovanie nezrovnalostí vopred bráni prenasledovaniu problémov neskôr.

Koordinácia systému ochrany

Paralelne spustenie transformátorov znamená, že vaša ochranná schéma musí fungovať na dvoch úrovniach: poruchy jednotlivých jednotiek a širšie systémové problémy. Výber výrobcu, ktorý to dokáže, je dôležitejší, než by ste si mysleli. Náš inžiniersky tím v GUANGBIAN spolupracuje priamo so zákazníkmi na vytváraní ochranných nastavení, ktoré udržia ich banky transformátorov spoľahlivé – či už ide o novú inštaláciu alebo dodatočnú montáž staršieho zariadenia.

Zariadenia základnej ochrany

Diferenciálna ochrana: Zachytáva vnútorné poruchy, ktoré vznikajú vo vinutí transformátora alebo jadre.

Nadprúdová ochrana: Vaša prvá linka proti skratom v smere toku a záťaži, ktorá je príliš vysoká a príliš dlho.

Ochrana proti zemnej poruche: Vo chvíli, keď prúd opustí svoju zamýšľanú trasu a smeruje k zemi, táto ochrana sa aktivuje.
Ochrana proti zlyhaniu ističa: Záložná ochrana, na ktorej záleží – ak by hlavná ochrana zmeškala hovor, táto sekundárna vrstva zaberie izoluje poruchu.

Koordinačné výzvy

Prevádzka paralelných transformátorov znamená, že jediná chyba by nemala zničiť celé nastavenie. Ochranná logika musí vybrať zlého herca a nechať na ňom dobrého vojaka. To si vyžaduje koordináciu: istič najbližšie k problém musí konať skôr, ako sa do toho pustí čokoľvek proti prúdu.

Úpravy nastavení

Nastavenia ochrany musia brať do úvahy normálny cirkulačný prúd počas prevádzky. Nastavte ich príliš citlivé a budete čeliť nepríjemným výletom. Nastavte ich príliš vysoko a skutočné poruchy môžu prekĺznuť bez spustenia ochrany. Dosiahnutie správnej rovnováhy si vyžaduje skúsenosti – na čom pracuje náš inžiniersky tím v továrni GUANGBIAN v Číne denne so zákazníkmi.

Bežné problémy a riešenia

Cirkulujúci prúd

Problém: Transformátory si medzi sebou vymieňajú prúd aj bez pripojenej externej záťaže.
Riešenie: Skontrolujte, či sú konfigurácie skupiny vektorov v harmónii a či zodpovedajú hodnoty impedancie. Vypočítajte na základe skutočné hodnoty vašich transformátorov - cirkulačný prúd, ktorý presahuje 5-10% menovitého čísla znamená niečo v nastavení nie je v poriadku.

Nevyváženosť zaťaženia

Problém: Jeden transformátor pravidelne zaťažuje viac, ako by mal.
Riešenie: Pozrite sa na impedančné párovanie, nastavenia ťuknutia a ako pevné sú pripojenia. Inštalácia sériových reaktorov môže posuňte rozdelenie späť smerom k párnemu.

Nepríjemné zakopnutie

Problém: Počas každodennej prevádzky dochádza k chybám, najmä keď sa náklad posúva.
Riešenie: Znova skontrolujte, či je schéma ochrany nastavená na správnu koordináciu. Nezabudnite na energizáciu nábeh — tento krátky skok môže zasiahnuť 8-12x normálny prúd.

Najlepšie postupy inštalácie

Pri zostavovaní systému sa držte týchto krokov:
Prispôsobte dĺžku a špecifikácie kábla vo všetkých paralelných vedeniach
Utiahnite každé spojenie podľa špecifikácie – nehádajte
Pred zapnutím napájania otestujte konfiguráciu skupiny vektorov
Pred úplným odovzdaním spustite monitorovaný test zdieľania záťaže
Uchovajte si písomný záznam nastavení a testovacích údajov pre neskoršie použitie

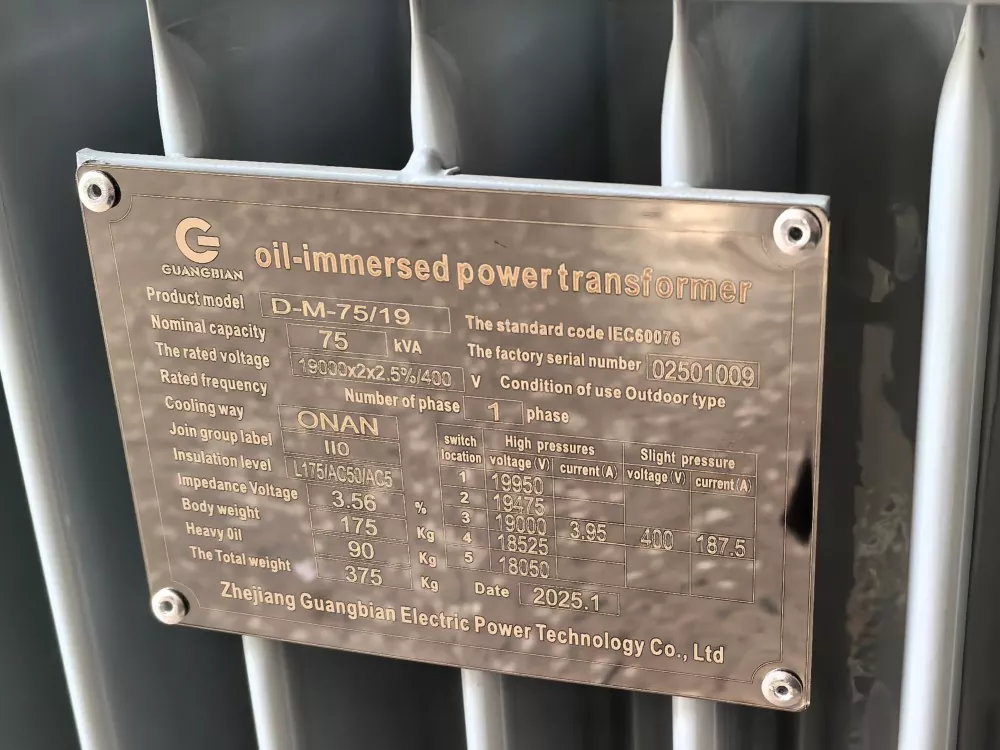

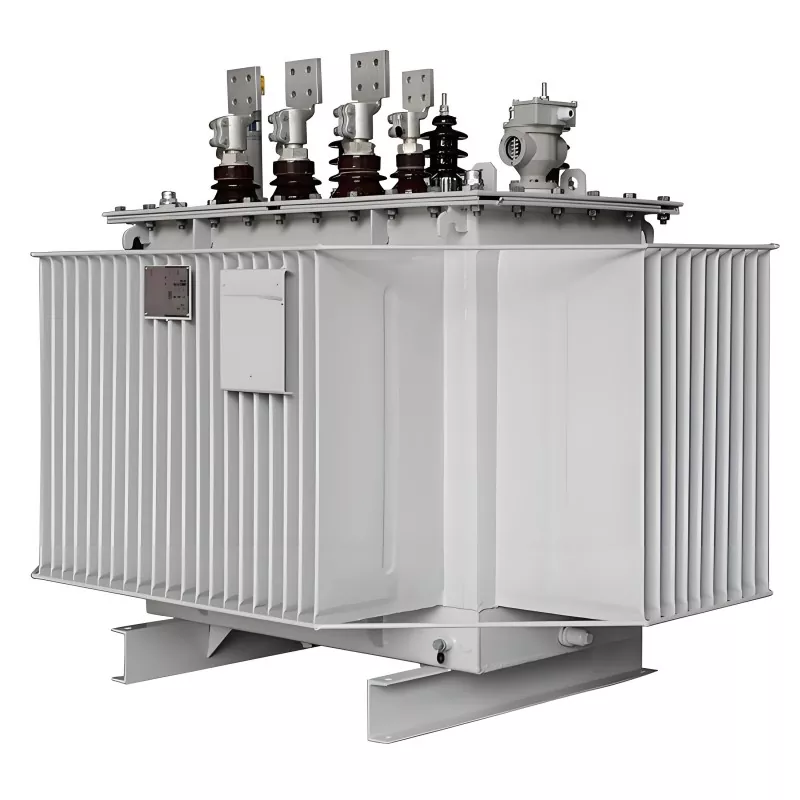

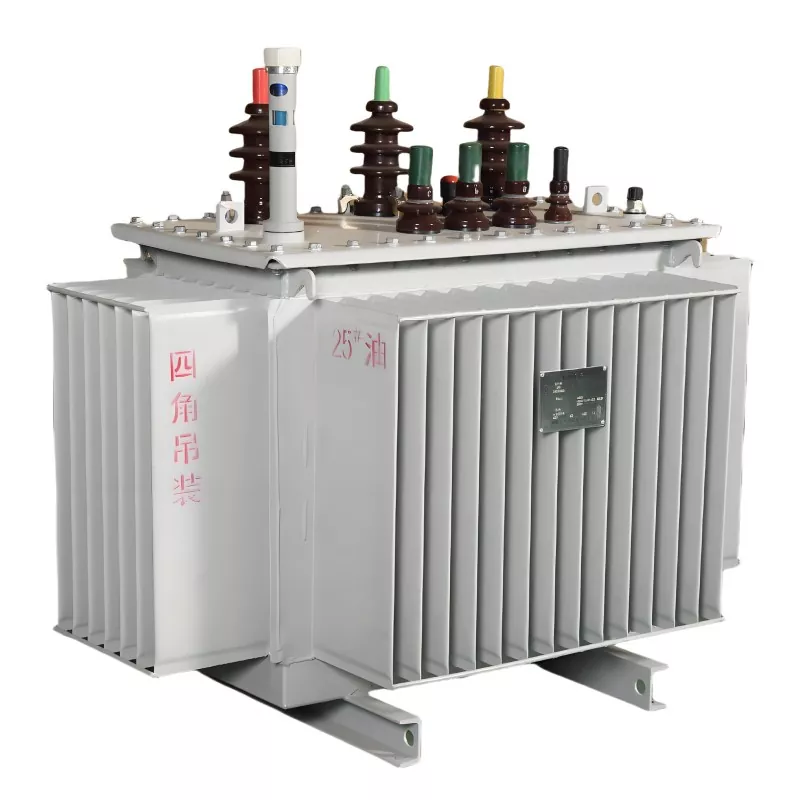

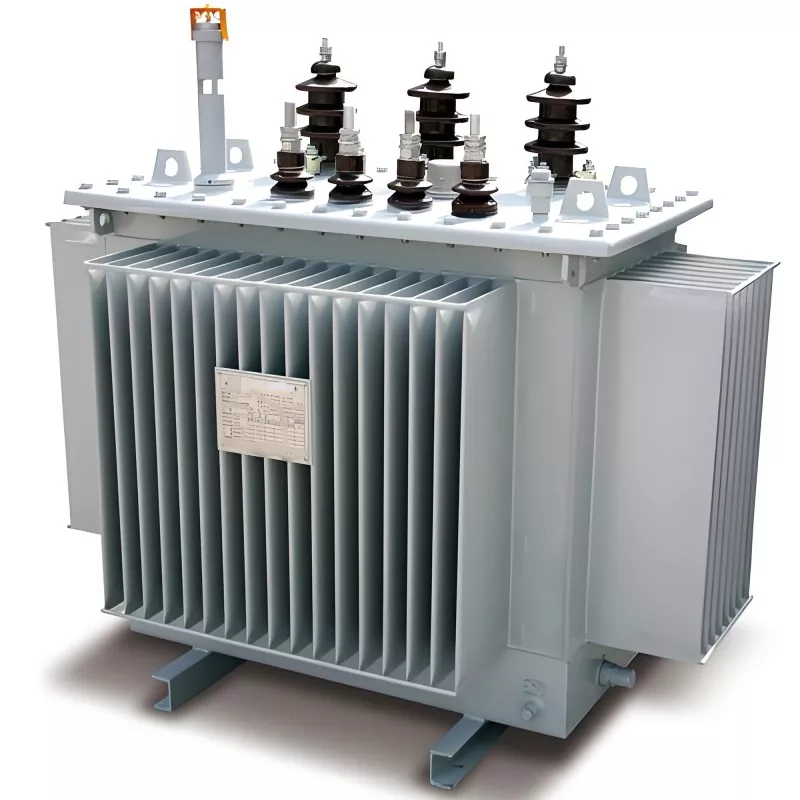

Naša továreň

FAQ

Otázka 1: Musia byť paralelné transformátory rovnakého modelu?

Nie nevyhnutne, ale musia sa zhodovať v pomere napätia, impedancii a vektorovej skupine.

Q2: Môžu transformátory s rôznymi kapacitami pracovať paralelne?

Áno, ale pomer kapacity by vo všeobecnosti nemal presiahnuť 3:1, aby sa zabezpečilo vyvážené rozdelenie záťaže.

Q3: Zvyšuje paralelná prevádzka straty?

Môže zvýšiť straty naprázdno v podmienkach nízkeho zaťaženia, ale celková účinnosť sa zlepší vďaka flexibilnej prevádzke.

Q4: Aký je najbežnejší problém pri paralelnej prevádzke?

Cirkulujúce prúdy, nerovnomerné rozloženie záťaže a nesúlad fáz.

Parallel Operation Transformer funguje dobre ako stratégia rozšírenia kapacity – keď sa technickým požiadavkám venuje pozornosť, ktorú si zaslúžia. Zosúladenie vektorových skupín, zosúladenie hodnôt impedancie, plánované rozloženie záťaže a koordinované schémy ochrany – tieto časti spolu vytvárajú solídnu inštaláciu. Inžinieri, ktorí rozumejú týmto požiadavkám, môžu s istotou špecifikovať, inštalovať a prevádzkovať paralelné transformátorové banky pre roky spoľahlivej služby. GUANGBIAN, výrobca s praktickým know-how z nášho výrobného závodu v Číne, je pripravený ako partner, ktorý rozumie tomu, čo je potrebné na vybudovanie systémov, ktoré idú ďaleko.
