150KVA suchý izolačný transformátor

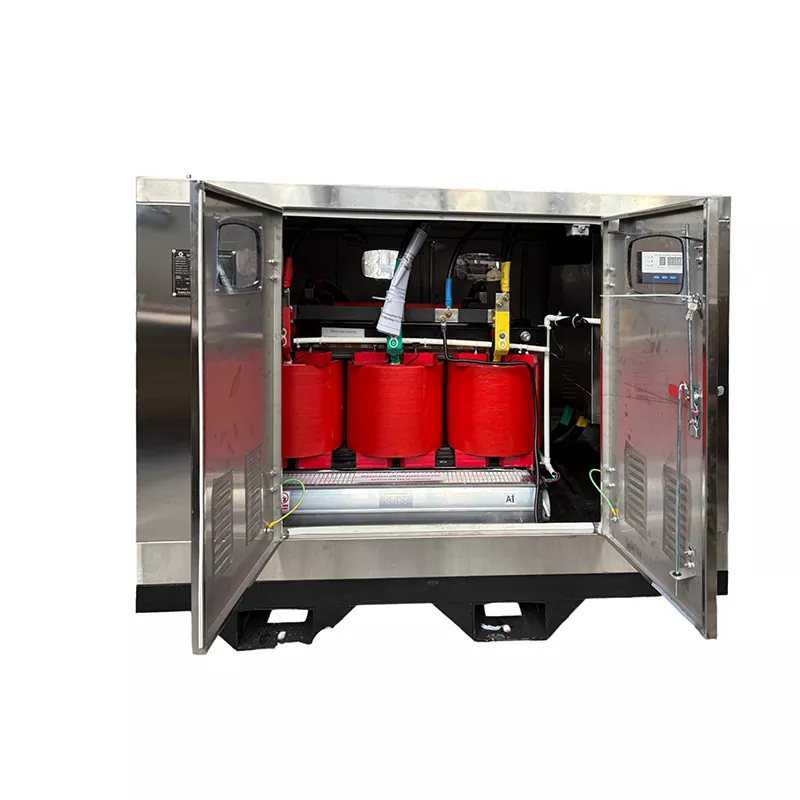

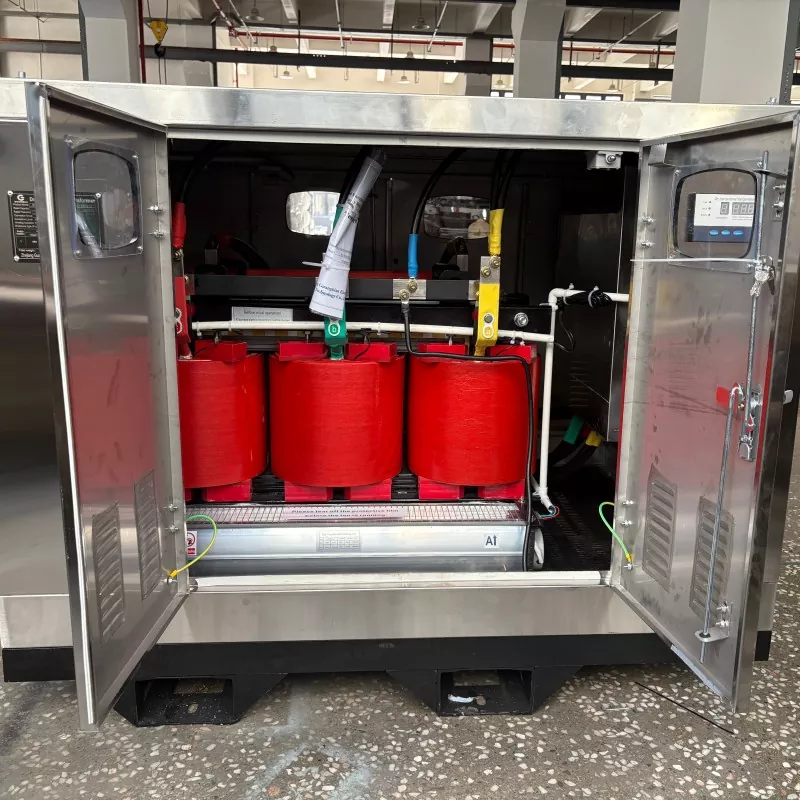

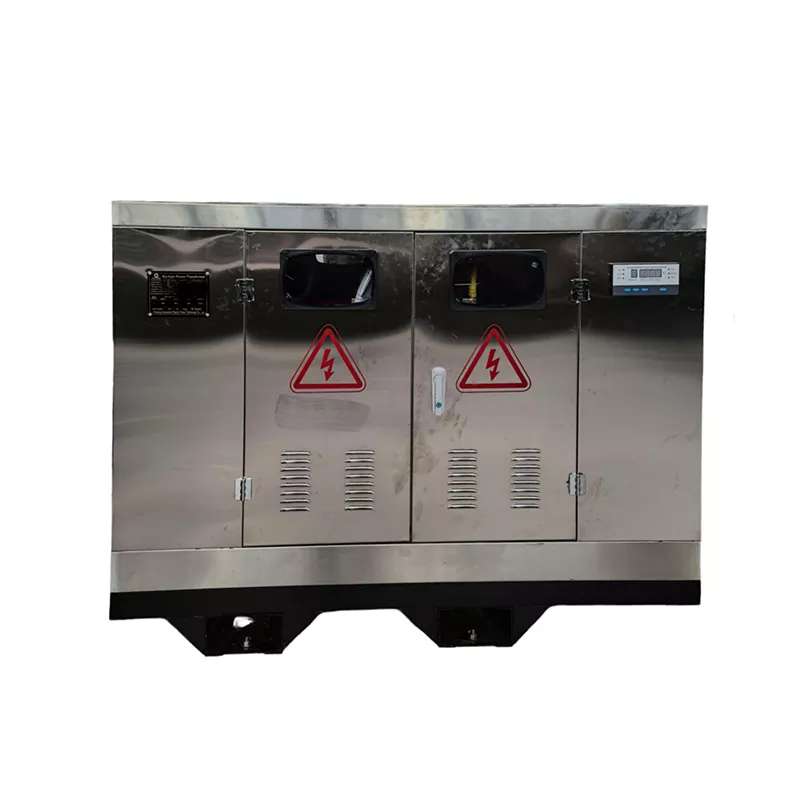

GUANGBIAN vyrába tento 150KVA suchý izolačný transformátor pre aplikácie vyžadujúce elektrickú izoláciu a distribúciu nízkeho napätia. Tu zobrazená jednotka bola postavená pre stavebný projekt v Saudskej Arábii a je konfigurovaná s krytom z nehrdzavejúcej ocele, krytím IP43, medeným vinutím, pripojením Delta-Star (Δ-Y), automatickým chladením ventilátorom a dvoma ďalšími MCCB.

Nízkonapäťová strana poskytuje 400V trojfázové a 230V jednofázové napájanie. To umožňuje napájať trojfázové stavebné zariadenia a jednofázové pomocné záťaže z rovnakého transformátora, v závislosti od výpočtu zaťaženia na mieste a návrhu elektrického rozvodu.

Konfigurácia pre záťaže 400V a 230V

Trojfázové napájanie 400 V je možné použiť pre zariadenia ako sú žeriavy, miešačky betónu, zváračky, čerpadlá a iné trojfázové stroje. Napájanie 230V je vhodné pre osvetlenie, kancelársku techniku, prenosné náradie, klimatizačné jednotky a iné jednofázové záťaže.

Na stavenisku môže použitie jedného transformátora pre oba typy záťaže zjednodušiť usporiadanie rozvodov. Menovitý výkon 150 kVA však neznamená, že každá pripojená záťaž môže pracovať súčasne pri plnom výkone z typového štítku. Výber transformátora by mal brať do úvahy maximálny dopyt na mieste, štartovací prúd motora, faktor zaťaženia, účinník a očakávanú kombináciu záťaží.

Transformátor používa plné medené vinutia. Meď má nižší elektrický odpor ako hliník, takže straty vodičov možno kontrolovať pomocou vhodného dimenzovania vodičov a konštrukcie vinutia. Pre inštalácie v horúcom podnebí je materiál vinutia iba jednou časťou tepelného dizajnu; Je potrebné zvážiť aj teplotu okolia, izolačný systém, vetranie, zaťaženie a spôsob chladenia.

Zapojenie Delta-Star (Δ-Y) sa používa pre primárne a sekundárne vinutie. Nízkonapäťová strana zapojená do hviezdy poskytuje neutrálny bod pre jednofázové napájanie 230 V, zatiaľ čo vinutie Delta poskytuje cestu pre cirkuláciu trojitých harmonických prúdov vo vinutí. Usporiadanie neutrálneho uzemnenia by malo zodpovedať elektrickému návrhu projektu a platným miestnym požiadavkám.

Chladenie a kryt

Na sledovanie teploty vinutia sa používajú teplotné snímače. Po dosiahnutí prednastavenej teploty začnú automatické chladiace ventilátory zvyšovať odvod tepla. To je užitočné pre inštalácie, kde sa zaťaženie počas prevádzky mení alebo kde je teplota okolia relatívne vysoká.

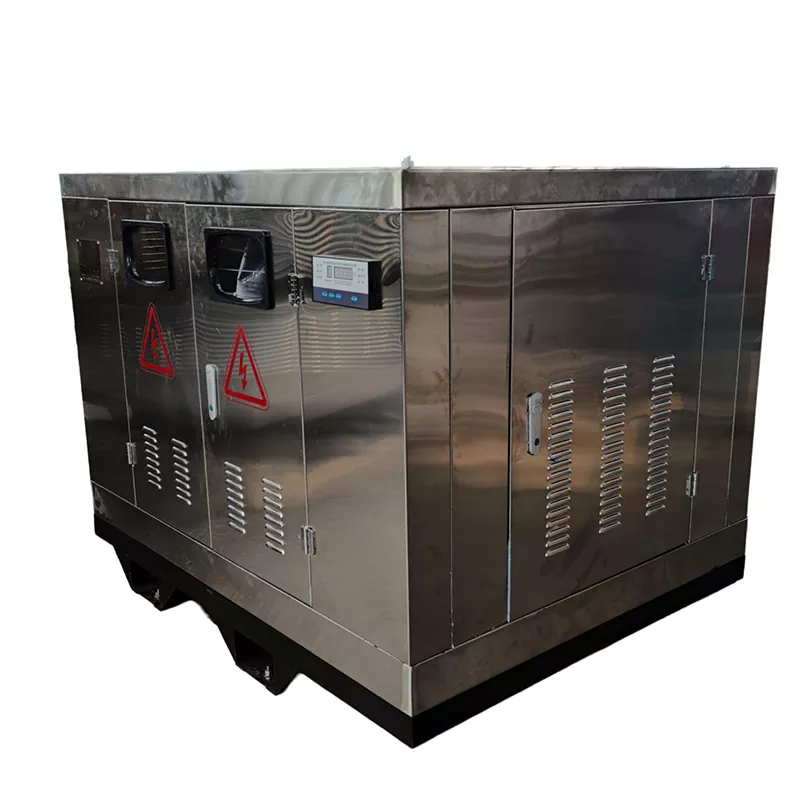

Kryt je vyrobený z nehrdzavejúcej ocele a má krytie IP43. Podľa IEC 60529 prvá číslica IP43 označuje ochranu proti pevným cudzím predmetom väčším ako 1 mm, zatiaľ čo druhá číslica označuje ochranu proti striekajúcej vode za podmienok špecifikovaných pre IPX3. Hodnotenie poskytuje ochranu pre zamýšľané prostredie inštalácie, ale nemalo by sa interpretovať ako úplne prachotesné alebo vodotesné.

Na vonkajších alebo čiastočne exponovaných staveniskách by inštalácia mala stále poskytovať primeranú ochranu pred priamym silným dažďom, stojatou vodou, nadmerným hromadením prachu a inými podmienkami mimo špecifikovanú úroveň ochrany krytu.

Technické detaily a výber projektu

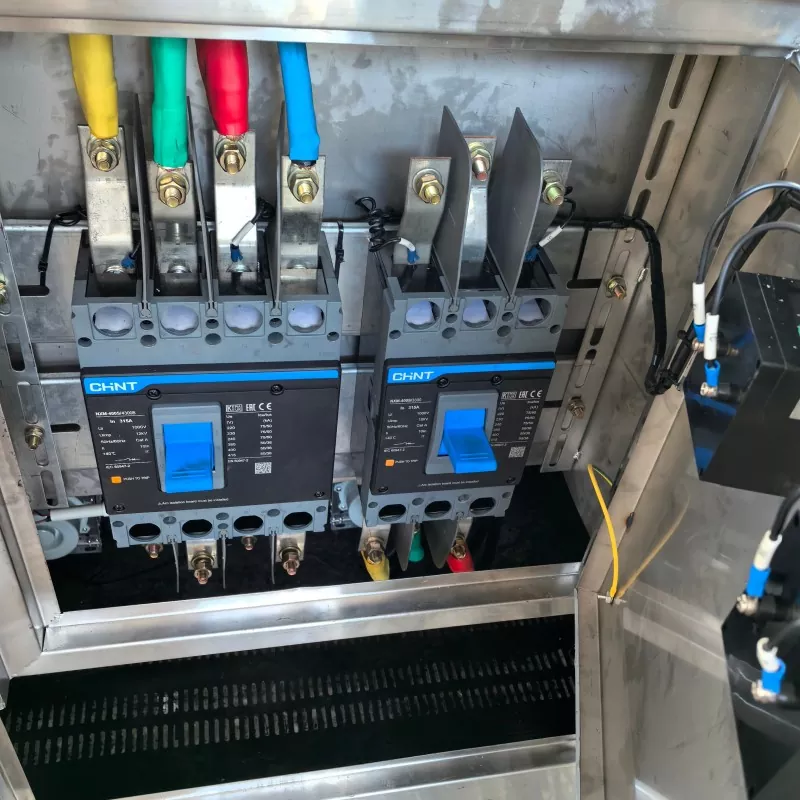

Dva ďalšie MCCB poskytujú samostatnú ochranu a izoláciu okruhu. Ich menovité hodnoty by sa mali vyberať podľa pripojeného zariadenia, veľkosti kábla, očakávaného prúdu a požiadaviek na koordináciu ochrany. Sú užitočné najmä tam, kde je potrebné pripojiť k transformátoru rôzne skupiny konštrukčných záťaží.

Pred výrobou by sa malo potvrdiť požadované vstupné napätie, výstupné napätie, frekvencia, konfigurácia fáz, typ záťaže, teplota okolia, požiadavky na kryt, usporiadanie uzemnenia a príslušná elektrická norma. Malo by byť tiež identifikované zariadenie poháňané motorom, pretože štartovací prúd môže ovplyvniť dimenzovanie transformátora, aj keď sa normálne prevádzkové zaťaženie zdá byť do 150 kVA.

Výroba, testovanie a prispôsobenie

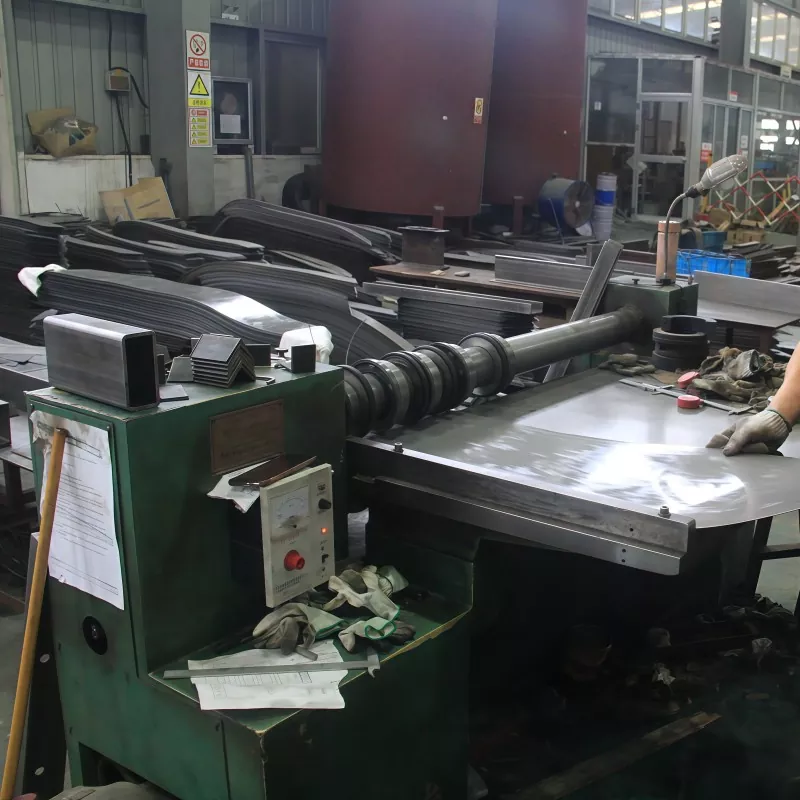

GUANGBIAN vyrába 150KVA suchý izolačný transformátor podľa elektrickej špecifikácie každého projektu. Medzi hlavné požiadavky pre túto konfiguráciu patrí kapacita 150 kVA, sekundárny rozvod 400 V/230 V, medené vinutia, pripojenie Delta-Star, krytie IP43, automatické chladenie ventilátorom a prídavné ističe.

V prípade potreby je možné zmeniť ďalšie špecifikácie, vrátane vstupného a výstupného napätia, frekvencie, usporiadania vinutia, konštrukcie krytu, spôsobu chladenia a konfigurácie ochrany. Konečný návrh je založený skôr na elektrickom systéme a podmienkach inštalácie než na použití rovnakej konfigurácie pre každý projekt.

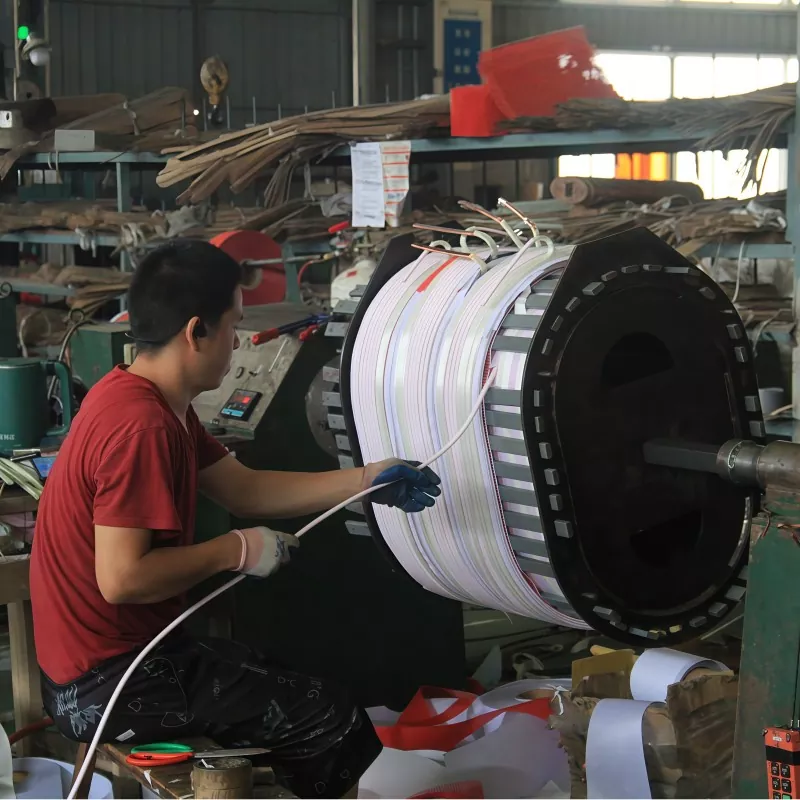

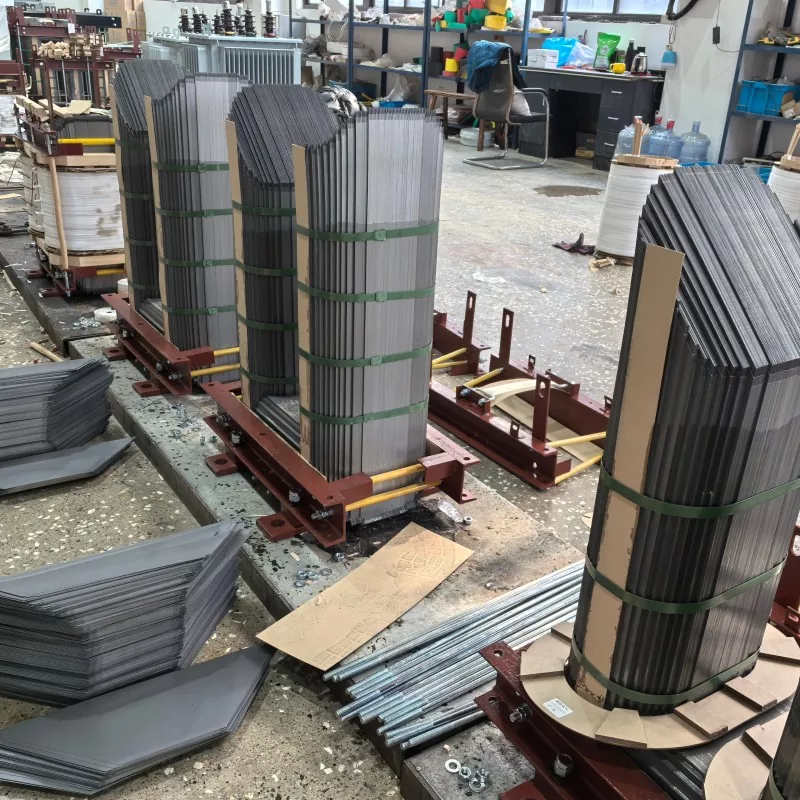

Továrenské skúšky sa vykonávajú podľa dohodnutej technickej špecifikácie a platnej normy. Záznamy o skúškach a kontrola treťou stranou môžu byť usporiadané, ak si to projekt vyžaduje.

FAQ

Aké je výstupné napätie tohto transformátora?

Táto konfigurácia poskytuje 400V trojfázový a 230V jednofázový výstup. Iné kombinácie napätia je možné vyrobiť podľa požiadaviek projektu.

Môžu byť záťaže 400V a 230V napájané rovnakým transformátorom?

áno. Zapojenie Delta-Star poskytuje trojfázové sekundárne napájanie a neutrálny bod pre jednofázový rozvod. Pripojené záťaže musia byť správne rozložené a musia zostať v rámci menovitej kapacity transformátora.

Ako sa ovláda chladiaci ventilátor?

Snímače teploty vinutia monitorujú prevádzkovú teplotu. Po dosiahnutí prednastavenej teploty riadiaci systém spustí chladiace ventilátory. Regulačná teplota sa nastavuje podľa tepelnej konštrukcie transformátora.

Čo znamená IP43?

IP43 označuje ochranu pred pevnými cudzími predmetmi väčšími ako 1 mm a ochranu proti striekajúcej vode za testovacích podmienok IPX3. Nie je to úplne prachotesný alebo vodotesný kryt.

Je 150 kVA vhodné na stavbu?

Závisí to od skutočného zaťaženia. Výpočet by mal zahŕňať normálny prevádzkový prúd, ako aj štartovací prúd motora, zaťaženie zváraním, súčasnú prevádzku a iné dočasné špičkové zaťaženia. Kapacita transformátora by mala byť potvrdená z plánu zaťaženia projektu a nie z počtu pripojených strojov.

Môže byť transformátor vyrobený podľa iných špecifikácií?

áno. Vstupné a výstupné napätie, frekvencia, konfigurácia pripojenia, kryt, chladenie a požiadavky na ochranu môžu byť špecifikované podľa projektu. Pred výrobou by mala byť potvrdená úplná elektrická špecifikácia.
