Prečo je 37,5 KVA stĺpový transformátor inteligentnou voľbou pre spoľahlivú distribúciu energie nad hlavou

GuangbianponúkaTransformátor montovaný na stĺp 37,5 KVApre spoľahlivú hornú distribúciu energie vo vidieckych, komerčných, poľnohospodárskych a ľahkých priemyselných aplikáciách. Toto kompaktné distribučné riešenie, navrhnuté pre vonkajšiu inštaláciu, pomáha efektívne znižovať strednonapäťovú elektrinu a zároveň znižovať potrebu cennej infraštruktúry na úrovni zeme.

Transformátor montovaný na stĺp s výkonom 37,5 kVA je dôležitým komponentom v nadzemných elektrických rozvodných systémoch, kde sa vyžaduje stabilná konverzia napätia, efektívne využitie inštalačného priestoru a spoľahlivá vonkajšia prevádzka. S vhodnou kapacitou pre mierne výkonové zaťaženie môže tento typ transformátora slúžiť obytným oblastiam, farmám, malým komerčným zariadeniam, dielňam a projektom elektrifikácie vidieka. Tento článok vysvetľuje, ako transformátor funguje, kde ho možno použiť, aké technické faktory by mali kupujúci hodnotiť a prečo výber vhodného výrobcu môže znamenať významný rozdiel v dlhodobom výkone distribúcie energie.

Obsah

Čo je to 37,5 KVA transformátor montovaný na stĺp?

Ako funguje transformátor montovaný na stĺp?

Hlavné aplikácie a scenáre použitia

Kľúčové technické vlastnosti, ktoré treba zvážiť

Výroba a kontrola kvality

Hlavné výhody pre projekty distribúcie energie

Ako vybrať správny transformátor

Často kladené otázky

Nájdite správne riešenie distribúcie energie

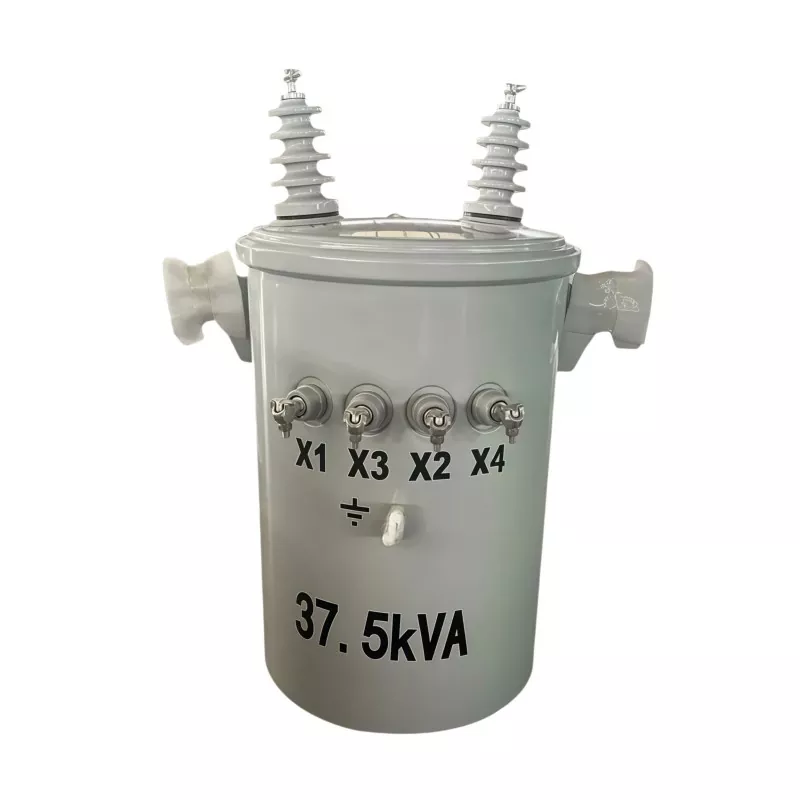

Čo je to 37,5 KVA transformátor montovaný na stĺp?

A Transformátor montovaný na stĺp 37,5 KVAje elektrický distribučný transformátor inštalovaný priamo na inžinierskom stĺpe alebo nosnej nadzemnej konštrukcii. Jeho primárnym účelom je znížiť elektrinu stredného napätia z distribučnej siete na nižšie napätie vhodné pre koncových užívateľov a pripojené zariadenia.

Menovitý výkon 37,5 KVA sa vzťahuje na zdanlivú výkonovú kapacitu transformátora. Táto kapacita je vhodná pre miesta s miernym dopytom po elektrickej energii, najmä tam, kde by veľký pozemný transformátor alebo vyhradená rozvodňa boli zbytočné alebo nepraktické.

Pretože je transformátor namontovaný nad zemou, môže efektívne využívať existujúcu nadzemnú distribučnú infraštruktúru. Tento spôsob inštalácie sa bežne zvažuje pre vidiecke komunity, poľnohospodárske zariadenia, obytné oblasti, obchodné miesta pri cestách a iné projekty, kde je dostupný priestor na zemi obmedzený.

Pre kupujúcich, ktorí plánujú projekt horného napájania, je výber správnej kapacity transformátora zásadný. Príliš malý transformátor môže pracovať pri nadmernej záťaži, zatiaľ čo predimenzovaná jednotka môže zvýšiť zbytočné investície a energetické straty. Pred konečným výberom by sa preto mali vyhodnotiť výpočty zaťaženia, požiadavky na napätie a budúca spotreba energie.

Ako funguje transformátor montovaný na stĺp?

Princíp činnosti pólového transformátora je založený na elektromagnetickej indukcii. Elektrická energia sa prenáša medzi vinutiami skôr cez magnetické pole než cez priame elektrické spojenie.

1. Do primárneho vinutia vstupuje vysokonapäťové napájanie

Elektrina z nadzemného rozvodu vstupuje do primárneho vinutia transformátora. Vstupné napätie je zvyčajne vyššie ako napätie požadované v domácnostiach, zariadeniach alebo iných miestnych elektrických záťažiach.

2. Jadro transformátora prenáša magnetickú energiu

Striedavý prúd pretekajúci primárnym vinutím vytvára meniace sa magnetické pole vo vnútri jadra transformátora. Jadro poskytuje riadenú dráhu pre magnetickú energiu a hrá dôležitú úlohu v celkovej účinnosti a elektrickom výkone.

3. Sekundárne vinutie produkuje nižšie napätie

Meniace sa magnetické pole indukuje napätie v sekundárnom vinutí. Použitím vhodného pomeru vinutia transformátor znižuje vstupné napätie na úroveň požadovanú miestnou distribučnou sústavou.

4. Koncovým používateľom sa dodáva napájanie

Po konverzii napätia môže byť elektrina distribuovaná do pripojených záťaží, ako sú domy, poľnohospodárske zariadenia, osvetľovacie systémy, komerčné zariadenia alebo ľahké priemyselné stroje.

Tento jednoduchý, ale vysoko efektívny proces umožňuje, aby transformátor namontovaný na stĺpe slúžil ako dôležitý bod spojenia medzi rozvodnou sieťou stredného napätia a nízkonapäťovými požiadavkami miestnych užívateľov.

Hlavné aplikácie a scenáre použitia

Vďaka všestrannosti 37,5 kVA transformátora je vhodný pre celý rad distribučných prostredí. Konečná aplikácia by sa mala vždy určiť podľa skutočných požiadaviek na zaťaženie, sieťového napätia, podmienok prostredia a miestnych elektrických noriem.

Pre vidiecke a vzdialené projekty môže byť konfigurácia namontovaná na stĺpe obzvlášť praktická, pretože nadzemné elektrické siete sa môžu rozprestierať na veľké vzdialenosti bez potreby samostatnej budovy transformátora na každom distribučnom bode.

Kľúčové technické vlastnosti, ktoré treba zvážiť

Pri hodnotení transformátora by sa kupujúci mali pozerať nad rámec menovitej kapacity KVA. Elektrický výkon, dizajn izolácie, kvalita vinutia, tepelné hospodárenie, podmienky inštalácie a testovacie postupy, to všetko ovplyvňuje dlhodobú spoľahlivosť.

• Menovitá kapacita:37,5 KVA pre mierne požiadavky na rozvod elektriny.
• Konfigurácia napätia:Primárne a sekundárne napätie by malo zodpovedať miestnej elektrickej sieti.
• Frekvencia:Transformátor by mal byť navrhnutý pre požadovaný 50Hz alebo 60Hz elektrický systém.
• Materiál navíjania:Medené vinutia sa bežne vyberajú pre ich vodivosť a tepelný výkon.
• Izolačný systém:Správna izolácia pomáha udržiavať bezpečnú prevádzku pri elektrickom a environmentálnom zaťažení.
• Spôsob chladenia:Konštrukcie naplnené olejom používajú izolačný olej na podporu chladenia a elektrickej izolácie.
• Nárast teploty:Pri nepretržitej prevádzke je potrebné zvážiť tepelný výkon.
• Vonkajšia ochrana:Pre dlhodobé vonkajšie použitie je dôležitá konštrukcia nádrže a povrchová ochrana.

Kupujúci by mal tiež potvrdiť, či transformátor potrebuje ďalšie funkcie na základe prostredia inštalácie. Pobrežné oblasti, oblasti s vysokou vlhkosťou, polohy vo vysokých nadmorských výškach a silne znečistené priemyselné prostredia si môžu vyžadovať iné úvahy o dizajne.

Výroba a kontrola kvality

Spoľahlivosť distribučného transformátora do značnej miery závisí od konzistencie jeho výrobného procesu. Od výberu surovín až po konečné elektrické testovanie môže každá fáza ovplyvniť prevádzkovú stabilitu a životnosť.

Spracovanie jadra transformátora

Magnetické jadro je dôležitou súčasťou transformátora, pretože ovplyvňuje energetické straty a účinnosť. Kvalitná elektrooceľ a riadená montáž môžu pomôcť znížiť zbytočné magnetické straty počas prevádzky.

Presné navíjanie

Počas výroby vinutia sa musia starostlivo kontrolovať faktory, ako je umiestnenie vodičov, izolačné vrstvy, napätie vinutia a elektrické vôle. Správna konštrukcia vinutia pomáha zlepšiť elektrickú stabilitu a odolnosť voči mechanickému namáhaniu.

Izolácia a montáž

Po zložení jadra a vinutia sú izolačné komponenty umiestnené tak, aby sa zachovalo požadované elektrické oddelenie medzi vysokonapäťovými a nízkonapäťovými sekciami. Správne navrhnutý izolačný systém je nevyhnutný pre stabilnú dlhodobú prevádzku.

Úprava oleja a montáž nádrže

V prípade transformátorov naplnených olejom musí izolačný olej poskytovať elektrickú izoláciu aj prenos tepla. Správne ošetrenie oleja môže pomôcť znížiť obsah vlhkosti a plynu pred utesnením transformátora.

Továrenské testovanie

Pred odoslaním by mali transformátory prejsť príslušnými kvalitatívnymi a elektrickými skúškami podľa dohodnutých technických požiadaviek. V závislosti od špecifikácie projektu môžu tieto testy zahŕňať meranie odporu vinutia, testovanie napätia, testovanie naprázdno, testovanie zaťaženia, hodnotenie izolácie a iné kontroly výkonu.

Spolupráca so skúseným výrobcom transformátorov môže pomôcť kupujúcim jasne komunikovať technické požiadavky a znížiť riziko prijatia zariadenia, ktoré nezodpovedá zamýšľanému elektrickému systému.

Hlavné výhody pre projekty distribúcie energie

Efektívne využitie inštalačného priestoru

Jednou z najvýznamnejších výhod stožiarového transformátora je to, že nezaberá cenný priestor na zemi. To môže byť užitočné vo vidieckych oblastiach, pri cestných inštaláciách a na miestach s obmedzenou dostupnou pôdou.

Vhodné pre nadzemné rozvodné siete

Transformátor môže byť integrovaný do existujúceho nadzemného elektrického systému, čo z neho robí praktickú voľbu pre projekty, kde sú elektrické vedenia už podopreté stĺpmi.

Podporuje lokalizovanú distribúciu energie

Namiesto prenosu nízkonapäťovej elektriny na veľké vzdialenosti môže premena napätia prebiehať bližšie k miestu spotreby. Tento prístup môže podporiť efektívnejšiu miestnu distribúciu, ak je správne navrhnutý.

Znížené požiadavky na civilnú výstavbu

V porovnaní s niektorými pozemnými transformátorovými inštaláciami môže konfigurácia namontovaná na stĺp znížiť potrebu vyhradených transformátorových miestností alebo veľkých pozemných základov v závislosti od návrhu projektu.

Flexibilný aplikačný potenciál

Kapacita 37,5 kVA môže podporovať viacero aplikácií so strednou záťažou. Môže sa zvážiť pre obytné, poľnohospodárske, komerčné a ľahké priemyselné prostredie, keď sú vypočítané požiadavky na zaťaženie vhodné.

Ako vybrať správny transformátor pre váš projekt

Pred zakúpením transformátora je dôležité poskytnúť výrobcovi alebo dodávateľovi úplné informácie o projekte. Nasledujúce faktory môžu pomôcť zabezpečiť, aby sa zvolená jednotka zhodovala so skutočnou aplikáciou.

1. Vypočítajte skutočné elektrické zaťaženie
   Preskúmajte súčasný dopyt a očakávanú budúcu expanziu.
2. Potvrďte primárne napätie
   Strana vysokého napätia musí zodpovedať dostupnej distribučnej sieti.
3. Zadajte požadované sekundárne napätie
   Výstupné napätie by malo zodpovedať požiadavkám miestnych zariadení a koncových používateľov.
4. Skontrolujte frekvenciu
   Potvrďte, či projekt funguje pri 50 Hz alebo 60 Hz.
5. Určite konfiguráciu fázy
   Vyberte vhodný jednofázový alebo trojfázový dizajn na základe elektrického systému.
6. Vyhodnoťte podmienky prostredia
   Zvážte teplotu, vlhkosť, nadmorskú výšku, znečistenie, vystavenie vetru a riziká korózie.
7. Prečítajte si platné normy
   Pred začatím výroby si overte požadované úžitkové, národné alebo projektové normy.
8. Vyžiadajte si jasnú technickú dokumentáciu
   Pred odoslaním by mali byť potvrdené špecifikácie, výkresy, informácie na typovom štítku a požiadavky na testovanie.

Pri medzinárodných projektoch je včasná komunikácia obzvlášť dôležitá. Normy napätia, inštalačné postupy, požiadavky na pripojenie a očakávania certifikácie sa môžu v jednotlivých krajinách a regiónoch líšiť.

Často kladené otázky

Čo znamená 37,5 KVA v transformátore?

37,5 KVA predstavuje menovitý zdanlivý výkon transformátora. Označuje veľkosť elektrického zaťaženia, ktoré je transformátor navrhnutý na podporu pri špecifikovaných prevádzkových podmienkach.

Kde je možné nainštalovať 37,5 KVA transformátor na stĺp?

Môže byť použitý vo vhodných horných distribučných systémoch slúžiacich obytným oblastiam, farmám, vidieckym komunitám, malým komerčným zariadeniam a aplikáciám ľahkého priemyslu. Konečná inštalácia musí spĺňať miestne elektrické predpisy a technické požiadavky.

Ako zistím, či je 37,5 KVA správna kapacita?

Mali by ste vypočítať očakávané elektrické zaťaženie, zvážiť účinník a špičkový dopyt a počítať s primeraným budúcim rozširovaním. Kvalifikovaný elektrotechnik alebo skúsený dodávateľ transformátorov môže pomôcť potvrdiť vhodnú kapacitu.

Je možné prispôsobiť konfiguráciu napätia?

Požiadavky na napätie transformátora sa môžu líšiť v závislosti od miestnej siete a aplikácie. Kupujúci by mali pri vyžiadaní cenovej ponuky poskytnúť požadované primárne napätie, sekundárne napätie, frekvenciu a fázovú konfiguráciu.

Prečo je továrenské testovanie dôležité?

Továrenské testovanie pomáha overiť, či transformátor spĺňa dohodnuté elektrické a výkonové požiadavky pred odoslaním. Testovanie môže identifikovať potenciálne problémy súvisiace s izoláciou, odporom vinutia, výkonom napätia a inými kritickými charakteristikami.

Nájdite správne riešenie distribúcie energie pre svoj projekt

A správne vybranéTransformátor montovaný na stĺp 37,5 KVAmôže poskytnúť praktické a spoľahlivé riešenie pre stredne zaťaženú hornú distribúciu energie. Od konfigurácie napätia a výberu kapacity až po vonkajšiu inštaláciu a testovanie kvality, každý detail by mal zodpovedať požiadavkám vášho projektu. Ak hľadáte spoľahlivé riešenie transformátora od spoločnosti Guangbian, preskúmajte dostupné možnosti 37,5 kVA transformátora montovaného na stĺp akontaktujte násdnes s vašimi požiadavkami na napätie, frekvenciu, konfiguráciu fáz, množstvo a podrobnosti o projekte, aby ste dostali profesionálne odporúčania produktov a vhodnú cenovú ponuku.
