Zhrnutie článku:Správne nakonfigurovaný izolačný transformátor môže zlepšiť bezpečnosť distribúcie energie, adaptáciu napätia a ochranu zariadení v komerčných a priemyselných elektrických systémoch. The50KVA suchý izolačný transformátor s MCCBkombinuje izoláciu transformátora, konverziu napätia, integrovanú ochranu ističa a praktické inštalačné funkcie v jednom kompaktnom riešení. S trojfázovým vstupom 415 V, trojfázovým štvorvodičovým výstupom 220 V, medeným vinutím, izoláciou triedy F, päťpolohovými napäťovými odbočkami, krytím IP23 a integrovanými ističmi je táto konfigurácia navrhnutá pre aplikácie, kde je dôležité spoľahlivé napájanie a zjednodušená inštalácia.
Obsah
Prečo je dôležitý izolačný transformátor suchého typu?
Ako MCCB zlepšuje ochranu transformátora?
Ako päťpolohový prepínač odbočiek zlepšuje prispôsobivosť napätia?
Ako integrovaný dizajn zjednodušuje inštaláciu?
Kde sa dá použiť 50KVA izolačný transformátor?
Ako sa overuje kvalita transformátora pred dodaním?
Čo by si mal kupujúci skontrolovať pred objednávkou?
Prečo zvoliť túto konfiguráciu transformátora?
Prečo je dôležitý izolačný transformátor suchého typu?
Elektrické zariadenia nie vždy fungujú za ideálnych podmienok napájania. Rozdiely v napätí medzi napájaním z verejnej siete a nadväzujúcim zariadením, elektrické poruchy a potreba galvanického oddelenia, to všetko môže ovplyvniť spoľahlivosť systému. Izolačný transformátor suchého typu poskytuje praktický spôsob prispôsobenia napätia pri vytváraní elektrického oddelenia medzi primárnym a sekundárnym obvodom.
The50KVA suchý izolačný transformátor s MCCBodGUANGBIANje navrhnutý okolo 415V AC trojfázového vstupu a 220V trojfázového štvorvodičového výstupu. Vďaka tomu je jednotka vhodná pre aplikácie, ktoré vyžadujú riadené 220V trojfázové napájanie z trojfázového zdroja s vyšším napätím.
Na rozdiel od transformátorov ponorených do oleja, konštrukcie suchého typu nepoužívajú ako primárne chladiace a izolačné médium izolačný olej. To ich môže urobiť atraktívnymi pre vnútorné elektrické miestnosti, komerčné zariadenia, výrobné prostredia a iné miesta, kde sa uprednostňuje čistá a relatívne jednoduchá inštalácia.
Ako MCCB zlepšuje ochranu transformátora?
Jednou z najpraktickejších vlastností tejto konfigurácie transformátora je integrácia ističov s lisovaným puzdrom (MCCB). Namiesto zaobchádzania s transformátorom a ochranným zariadením ako s úplne samostatnými komponentmi, dizajn zahŕňa ochranné zariadenia do krytu transformátora.
Jednotka používa ističe na vstupnej a výstupnej strane. Vstupný istič je pripojený na napájanie 415V, zatiaľ čo ochrana na výstupnej strane je usporiadaná pre trojfázový štvorvodičový sekundárny obvod.
Tento integrovaný prístup môže poskytnúť niekoľko praktických výhod:
- Znižuje potrebu dodatočného externého ochranného zariadenia.
- Pomáha zjednodušiť prichádzajúce a odchádzajúce káblové pripojenia.
- Poskytuje nadprúdovú a skratovú ochranu pre pridružené obvody.
- Vytvára usporiadanejšiu inštaláciu transformátora.
- Môže znížiť zapojenie a inštalačné práce na mieste projektu.
- Umožňuje nakonfigurovať transformátor a ochranné zariadenia ako jednu koordinovanú zostavu.
Pre priemyselných nákupcov sú tieto detaily dôležité, pretože zložitosť inštalácie môže ovplyvniť čas projektu, pracovné požiadavky a efektivitu uvedenia do prevádzky.
Aké sú kľúčové špecifikácie?
Pred výberom transformátora je nevyhnutné pochopiť elektrickú konfiguráciu. Nasledujúca tabuľka sumarizuje hlavné špecifikácie tejto 50KVA konfigurácie.
| Parameter | Špecifikácia |
|---|---|
| Menovitá kapacita | 50 KVA |
| Fáza | 3 fáza |
| Vstupné napätie | 415V AC, 3 fázy |
| Výstupné napätie | 220V, 3 fázy 4 vodiče |
| Klepnite na položku Pozície | 380 V / 400 V / 415 V / 430 V / 450 V |
| Frekvencia | 50 Hz |
| Materiál navíjania | Meď |
| Trieda izolácie | trieda F |
| Nárast teploty vinutia | ≤ 100 °C |
| Úroveň hluku | < 60 dB na 1 meter |
| Ochrana krytu | IP23, Vetrané |
| Materiál krytu | Nerezová oceľ |
| Ochrana | MCCB na vstupnej a výstupnej strane |
| Monitorovanie | Namontovaný voltmeter |
Kombinácia týchto špecifikácií robí transformátor vhodný pre projekty, kde je potrebné brať do úvahy konverziu napätia, elektrickú izoláciu a integrovanú ochranu spoločne a nie kupovať ako nesúvisiace komponenty.
Ako päťpolohový prepínač odbočiek zlepšuje prispôsobivosť napätia?
Skutočné sieťové napätie sa môže líšiť medzi lokalitami a prevádzkovými podmienkami. Transformátor navrhnutý len pre jedno pevné primárne napätie si preto môže vyžadovať ďalšie zváženie, keď je inštalovaný v oblasti, kde sa napájacie napätie líši od nominálnej hodnoty.
Tento model poskytuje päť pozícií odbočenia primárneho napätia:380 V, 400 V, 415 V, 430 V a 450 V. Prepínač odbočiek poskytuje inštalačnému tímu väčšiu flexibilitu pri prispôsobovaní transformátora dostupnému zdroju.
Napríklad, keď sa skutočné napájacie podmienky líšia od štandardného 415V vstupu, je možné zvoliť vhodnú odbočku, ktorá pomôže udržať zamýšľané sekundárne napätie. Táto funkcia je užitočná najmä pre projekty, kde je potrebné pri výbere transformátora zvážiť podmienky napájacieho napätia.
Prepínač odbočiek je však typu bez napätia. Pred zmenou polohy odbočky musí byť transformátor úplne vypnutý. Nikdy by sa nemalo nastavovať, keď je transformátor pod napätím.
Ako integrovaný dizajn zjednodušuje inštaláciu?
Inštalácia transformátora nie je len o elektrických špecifikáciách. Vedenie káblov, ochranné vybavenie, dostupnosť, konštrukcia krytu a uvedenie do prevádzky môžu ovplyvniť konečný výsledok projektu.
Integrovaná konfigurácia MCCB znižuje množstvo samostatných zariadení, ktoré by inak mohli byť potrebné okolo transformátora. Továrenské zapojenie medzi transformátorom a jeho ochrannými ističmi môže tiež pomôcť znížiť množstvo káblového vedenia potrebného počas inštalácie.

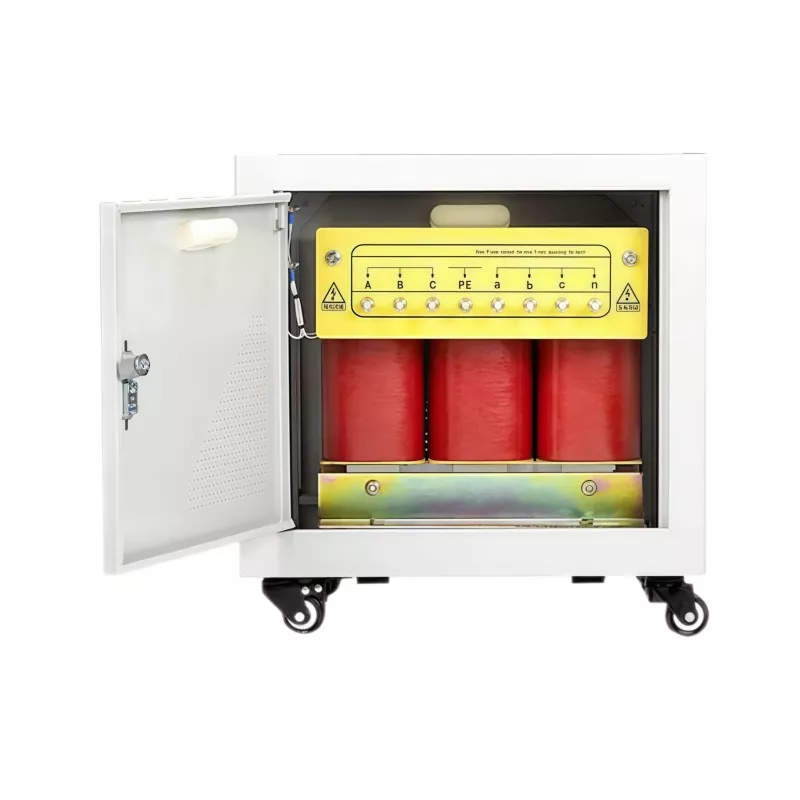

Kryt z nehrdzavejúcej ocele je vetraný a má krytie IP23. Jednotka tiež používa uzamykateľné otočné kolieska s brzdou, ktoré môžu uľahčiť polohovanie a pohyb počas inštalácie alebo údržby.
Vpredu namontovaný voltmeter poskytuje priamy spôsob sledovania napätia v nízkonapäťovom oddelení. To je užitočné pri uvádzaní do prevádzky a rutinnej kontrole, pretože operátori môžu kontrolovať indikované napätie bez potreby samostatného externého merania.
Kde sa dá použiť 50KVA izolačný transformátor?
Kapacita 50 KVA je vhodná pre mnohé stredne veľké elektrické aplikácie, kde sa vyžaduje riadené trojfázové napájanie. Skutočná vhodnosť by mala byť vždy potvrdená vzhľadom na pripojenú záťaž, štartovací prúd, pracovný cyklus, podmienky prostredia a miestne elektrické požiadavky.
Typické aplikačné prostredia môžu zahŕňať:
- Priemyselné výrobné zariadenia
- Obchodné budovy
- Továrenské elektrické miestnosti
- Automatizačné a riadiace systémy
- Napájanie strojov
- Zariadenia vyžadujúce elektrickú izoláciu
- Dielne a spracovateľské zariadenia
- Elektrické rozvody vyžadujúce konverziu 415V na 220V
Pri projektoch s citlivými zariadeniami by sa transformátor mal hodnotiť ako súčasť celého systému distribúcie energie a nie ako izolovaný komponent.
Ako sa overuje kvalita transformátora pred dodaním?
Výkon transformátora vo veľkej miere závisí od kvality vinutia, integrity izolácie, presnosti elektrického pomeru a celkovej konzistencie výroby. Z tohto dôvodu by testovanie malo byť dôležitou súčasťou hodnotenia dodávateľov.
Podľa informácií o produkte používa GUANGBIAN pred odoslaním integrovanú skúšobnú stolicu transformátora. Proces testovania zahŕňa kontroly týkajúce sa odporu vinutia, pomeru závitov, izolačného odporu, strát naprázdno a regulácie napätia.
Výrobný proces sa tiež riadi testovacími požiadavkami IEC pre dodávané jednotky. Zdokumentovaný testovací prístup poskytuje kupujúcim užitočné technické dôkazy pri kontrole zariadenia pred inštaláciou.
V prípade zákaziek na mieru môžu kupujúci pred výrobou prediskutovať aj požiadavky na kontrolu a špecifikácie špecifické pre daný projekt s výrobcom. Toto je obzvlášť dôležité, keď transformátor musí vyhovovať konkrétnemu inštalačnému prostrediu alebo konfigurácii elektrického systému.
Čo by si mal kupujúci skontrolovať pred objednávkou?
Výber transformátora len na základe jeho hodnotenia KVA môže viesť k nevhodnej konfigurácii. Pred potvrdením objednávky by tímy obstarávania mali skontrolovať kompletné elektrické a mechanické požiadavky.
Medzi kľúčové body na overenie patria:
- Primárne napätie:Potvrďte dostupné napájacie napätie a konfiguráciu fázy.
- Sekundárne napätie:Skontrolujte, či sa výstupné napätie zhoduje s pripojeným zariadením.
- Nosnosť:Vypočítajte očakávané nepretržité a špičkové zaťaženie namiesto spoliehania sa len na nominálne hodnoty zariadenia.
- Frekvencia:Potvrďte, či projekt vyžaduje 50 Hz, 60 Hz alebo inú frekvenciu.
- Ochrana:Skontrolujte špecifikácie MCCB a zistite, či miestne predpisy vyžadujú dodatočnú ochranu pred alebo po prúde.
- Inštalačné prostredie:Skontrolujte, či je pre zamýšľané miesto dostatočná ochrana IP23.
- Nastavenie napätia:Zvážte, či je viacpolohový prepínač odbočiek prospešný pre miestne podmienky siete.
- Dokumentácia:Vyžiadajte si technické výkresy, správy o skúškach, informácie o zapojení a ďalšie dokumenty potrebné na schválenie projektu.
Pri medzinárodných projektoch je tiež užitočné ujasniť si prepravné rozmery, balenie, požiadavky na inštaláciu, platné normy a postupy uvádzania do prevádzky pred začatím výroby.
Často kladené otázky
Je možné nastaviť prepínač odbočiek, keď je transformátor v prevádzke?
Nie. Prepínač odbočiek je typu bez napätia a musí sa nastavovať až po úplnom vypnutí transformátora. Pred zmenou polohy kohútika by ste mali vždy dodržiavať správne elektrické bezpečnostné postupy.
Obsahuje transformátor MCCB na oboch stranách?
áno. Táto konfigurácia integruje ističe do krytu transformátora s ochranou poskytovanou na vstupnej a výstupnej strane. Presné usporiadanie ističa by malo byť potvrdené podľa elektrických požiadaviek projektu pred objednaním.
Je ešte potrebná samostatná rozvodná skriňa?
V mnohých inštaláciách môžu integrované ističe znížiť potrebu samostatného ochranného krytu. Miestne elektrické predpisy a celkový dizajn distribúcie však môžu vyžadovať dodatočnú ochranu alebo spínacie zariadenie.
Je tento 50KVA transformátor vhodný pre vonkajšiu inštaláciu?
Kryt má krytie IP23 a je určený pre vnútorné alebo vhodne kryté miesta. Pre úplne exponované vonkajšie prostredie zahŕňajúce silný dážď, prach alebo iné náročné podmienky môže byť vhodnejšia vyššia úroveň ochrany krytu.
Aký typ navíjacieho materiálu sa používa?
Transformátor používa medené vinutia. Meď je široko vyberaná pre vinutia transformátorov kvôli jej elektrickej vodivosti a vhodnosti na spoľahlivý prenos energie.
Dá sa transformátor prispôsobiť?
áno. Konfigurácie transformátorov môžu byť prediskutované podľa projektových požiadaviek, vrátane elektrických parametrov, ochranných opatrení, nastavení odbočiek, požiadaviek na kryt a ďalších aspektov špecifických pre aplikáciu.
Prečo zvoliť túto konfiguráciu transformátora?
Dobre navrhnutý transformátor by mal robiť viac ako len premieňať napätie. Mal by zodpovedať elektrickému systému, zjednodušiť inštaláciu, poskytnúť primeranú ochranu a zostať praktický pre dlhodobú prevádzku. The50KVA suchý izolačný transformátor s MCCBkombinuje trojfázovú kapacitu 50 KVA, konverziu napätia 415 V na 220 V, medené vinutia, izoláciu triedy F, päťpolohové nastavenie napätia, integrované ističe, konštrukciu krytu z nehrdzavejúcej ocele IP23, monitorovanie napätia a testovanie vo výrobe do jedného navrhnutého riešenia.
Pre kupujúcich, ktorí hľadajú výrobcu transformátorov v Číne, ktorý je schopný dodávať prispôsobené riešenia suchých izolačných transformátorov, GUANGBIAN poskytuje praktickú možnosť pre projekty, ktoré vyžadujú integrovanú ochranu a konfigurácie špecifické pre aplikáciu. Ak hodnotíte špecifikácie, plánujete novú elektrickú inštaláciu alebo porovnávate dodávateľov transformátorov, pozrite si 50KVA suchý izolačný transformátor s MCCB a prediskutujte svoje požiadavky na projekt priamo s výrobcom. Pre špecifikácie napätia, konfiguráciu MCCB, požiadavky na kryt, testovacie dokumenty alebo prispôsobené riešenia transformátorov,kontaktujte nászískať technické poradenstvo a riešenie prispôsobené vašej aplikácii.
