Ako môže 150KVA suchý izolačný transformátor zlepšiť bezpečnú a flexibilnú distribúciu energie

Zhrnutie článku:Správne zvolený transformátor môže mať zásadný vplyv na bezpečnosť distribúcie energie, konverziu napätia, kompatibilitu zariadení a spoľahlivosť miesta. The150KVA suchý izolačný transformátorodGUANGBIANje určený pre aplikácie vyžadujúce elektrickú izoláciu a nízkonapäťové rozvody, so vstupom 480V, 400V trojfázovým a 230V jednofázovým výstupom, plne medeným vinutím, zapojením Delta-Star, krytom z nehrdzavejúcej ocele IP43, automatickým chladením ventilátorom a ochranou MCCB. Tento článok vysvetľuje jeho konfiguráciu, pracovné princípy, aplikačné scenáre, technické úvahy a faktory výberu pre priemyselné a stavebné projekty.

Obsah

1. Čo je to 150KVA suchý izolačný transformátor?
2. Aké sú kľúčové technické špecifikácie?
3. Aké výhody ponúka tento transformátor?
4. Kde sa dá použiť?
5. Ako by ste si mali vybrať správnu konfiguráciu?
6. Ako sa porovnáva s inými možnosťami transformátora?
7. Ako sa vyrába a testuje?
8. Často kladené otázky
9. Potrebujete prispôsobené riešenie transformátora?

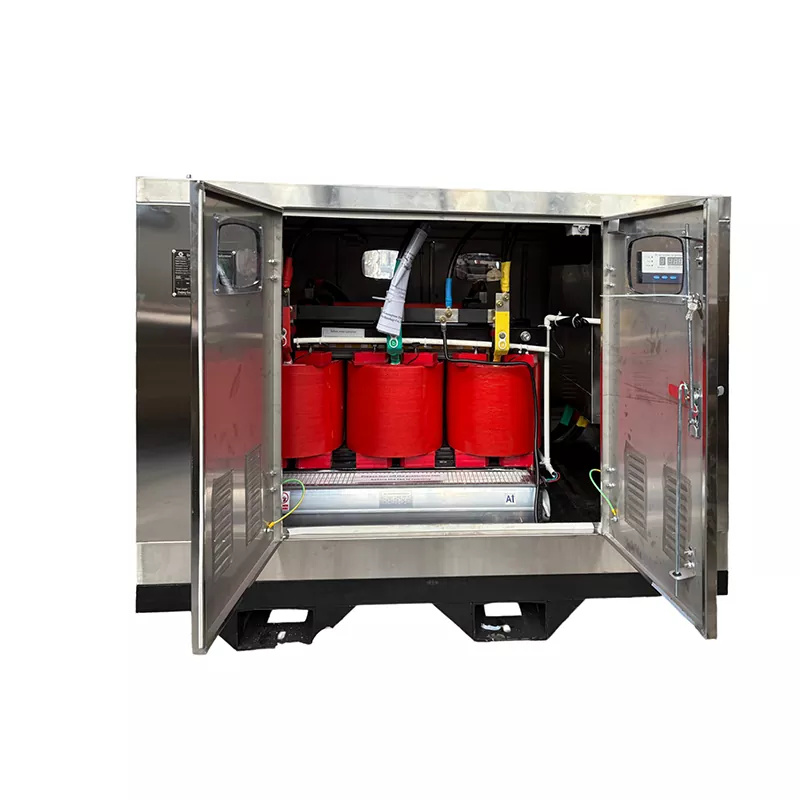

Čo je to 150KVA suchý izolačný transformátor?

Izolačný transformátor suchého typu 150 KVA je trojfázový transformátor navrhnutý tak, aby poskytoval elektrickú izoláciu pri premene prichádzajúcej energie na požadovanú úroveň distribúcie nízkeho napätia. Na rozdiel od transformátorov ponorených do oleja, suché typy používajú skôr pevnú izoláciu a chladenie na báze vzduchu než izolačný olej, vďaka čomu sú obzvlášť vhodné pre vnútorné inštalácie a vybrané priemyselné alebo stavebné prostredia.

Konfigurácia GUANGBIAN používa aVstup sieťového napätia 480Va poskytuje400V trojfázový a 230V jednofázový výstup. Jeho pripojenie vinutia Delta-Star (Δ-Y) umožňuje sekundárnej strane poskytnúť neutrálny bod pre jednofázovú distribúciu pri podpore trojfázového zaťaženia.

S menovitou kapacitou 150 kVA môže transformátor slúžiť pre kombináciu strojných zariadení a pomocných elektrických záťaží, keď sú správne vypočítané skutočné požiadavky na mieste, štartovací prúd, účinník, faktor zaťaženia a simultánna prevádzka.

Aké sú kľúčové technické špecifikácie?

Pochopenie elektrickej konfigurácie pred zakúpením transformátora je nevyhnutné, pretože napätie, frekvencia, usporiadanie fáz, ochrana krytu, materiál vinutia a spôsob chladenia ovplyvňujú kompatibilitu systému.

Táto konfigurácia je obzvlášť praktická, keď jeden zdroj energie potrebuje podporovať trojfázové stroje aj jednofázové pomocné zariadenia. Kapacita na typovom štítku by sa však nemala považovať za údaj, že každé pripojené zariadenie môže súčasne pracovať pri plnom menovitom výkone.

Aké výhody ponúka tento transformátor?

Elektrická izolácia pre záťaže po prúde

Isolation separates the primary and secondary electrical circuits through transformer coupling. Toto usporiadanie môže pomôcť vytvoriť riadený nadväzujúci energetický systém a je užitočné v aplikáciách, kde je elektrická izolácia súčasťou celkového návrhu rozvodu.

Flexibilný rozvod 400V a 230V

Sekundárna konfigurácia Delta-Star poskytuje možnosti trojfázového aj jednofázového rozvodu. Trojfázové napájanie 400 V môže podporovať zariadenia, ako sú čerpadlá, žeriavy, zváračky, miešačky betónu a iné priemyselné stroje, zatiaľ čo napájanie 230 V môže slúžiť osvetleniu, kancelárskemu zariadeniu, prenosnému náradiu, klimatizačným jednotkám a pomocným nákladom.

Plne medené vinutia

Transformátor používa plné medené vinutia. Meď má relatívne nízky elektrický odpor a správne navrhnuté medené vodiče môžu pomôcť kontrolovať straty vo vinutí. Skutočný tepelný výkon stále závisí od veľkosti vodičov, konštrukcie transformátora, okolitej teploty, izolačného systému, vetrania a podmienok zaťaženia.

Automatické riadenie chladenia

Teplotné senzory monitorujú stav vinutia. Po dosiahnutí prednastavenej teploty sa spustia automatické ventilátory, ktoré zvýšia odvod tepla. Tento prístup je užitočný pre aplikácie, kde elektrické zaťaženie kolíše alebo sa prevádzkové teploty môžu zvýšiť.

Integrovaná ochrana MCCB

Na vstupnej a výstupnej strane sú umiestnené ističe lisovaných skríň. Tieto ističe môžu poskytnúť dodatočnú ochranu a izoláciu obvodu, pričom ich konečné hodnoty by sa mali vyberať podľa veľkosti kábla, pripojeného zaťaženia, očakávaného prúdu a požiadaviek na koordináciu ochrany projektu.

Kde sa dá použiť?

Kapacita 150 kVA je vhodná pre mnoho stredne veľkých elektrických distribučných aplikácií, keď vypočítané zaťaženie spadá do konštrukčných limitov transformátora.

• Stavenisko:Dodáva dočasnú energiu pre žeriavy, miešačky, čerpadlá, zváracie zariadenia, osvetlenie a kancelárie na stavenisku.
• Priemyselné zariadenia:Podporuje výrobné stroje spolu s pomocnými jednofázovými elektrickými záťažami.
• Obchodné vybavenie:Poskytuje izolovanú distribúciu nízkeho napätia tam, kde si to vyžaduje elektrická konštrukcia.
• Systémy dočasného napájania:Môže byť integrovaný do usporiadania distribúcie energie na základe projektu.
• Inštalácie so zmiešaným zaťažením:Podporuje trojfázové stroje aj 230V jednofázové zariadenia z rovnakého sekundárneho systému.

Pre stavebné projekty ukazuje konfigurácia projektu Saudská Arábia dodaná spoločnosťou GUANGBIAN, ako je možné integrovať kryt z nehrdzavejúcej ocele, pripojenie Delta-Star, automatické chladenie ventilátora, medené vinutia a ďalšie MCCB do návrhu transformátora špecifického pre daný projekt.

Ako by ste si mali vybrať správnu konfiguráciu?

Výber transformátora by mal začať skôr elektrickým systémom ako jednoduchým výberom hodnoty kVA. Úplné technické preskúmanie by malo zahŕňať tieto faktory:

1. Vypočítajte maximálny dopyt:Identifikujte skutočné prevádzkové zaťaženie namiesto pridávania iba menovitých hodnôt každého pripojeného zariadenia.
2. Skontrolujte štartovací prúd motora:Motory, kompresory, čerpadlá a iné indukčné záťaže môžu počas spúšťania vyžadovať výrazne vyšší prúd.
3. Potvrďte vstupné napätie:Skontrolujte, či sa primárne napätie zhoduje s dostupným elektrickým napájaním.
4. Potvrďte požiadavky na výstup:Zistite, či projekt vyžaduje trojfázové napätie 400 V, jednofázové napätie 230 V alebo inú kombináciu napätia.
5. Overiť frekvenciu:Potvrďte, či inštalácia funguje pri 50 Hz alebo 60 Hz.
6. Skontrolujte okolité podmienky:Teplota, vetranie, prach, vlhkosť a miesto inštalácie ovplyvňujú tepelné požiadavky a požiadavky na kryt.
7. Definujte požiadavky na ochranu:Hodnoty MCCB a následná ochrana by mali byť koordinované s káblami a pripojeným zariadením.
8. Potvrďte usporiadanie uzemnenia:Konfigurácia neutrálu a uzemnenia by mala zodpovedať elektrickému návrhu projektu a platným miestnym predpisom.

Tieto úvahy sú obzvlášť dôležité, pretože transformátor sa môže javiť ako primerane dimenzovaný za normálnych prevádzkových podmienok, ale stále je vystavený nadmernému namáhaniu, ak sa súčasne spustí viacero vysokoprúdových motorov.

Ako sa porovnáva s inými možnosťami transformátora?

Voľba medzi suchým typom a technológiou ponorenou do oleja by mala vychádzať z prostredia inštalácie, kapacity, požiadaviek na napätie, platných noriem, požiadaviek na chladenie, dostupného priestoru a celkového návrhu elektrického systému.

Ako sa vyrába a testuje?

Pri obstarávaní transformátorov na základe projektu je kvalita výroby len jednou časťou procesu. Presný výklad elektrotechnickej špecifikácie zákazníka je rovnako dôležitý.

GUANGBIAN manufactures transformer configurations according to project requirements. V závislosti od aplikácie je možné upraviť špecifikácie, ako je vstupné a výstupné napätie, frekvencia, usporiadanie vinutia, dizajn krytu, spôsob chladenia a konfigurácia ochrany.

Výrobný proces by mal potvrdiť kľúčové elektrické parametre pred začatím výroby. Testovanie v továrni sa potom môže vykonať podľa dohodnutej technickej špecifikácie a príslušnej normy, pričom v prípade, že si to projekt vyžaduje, sú k dispozícii záznamy o skúškach a kontrola treťou stranou.

Kľúčové informácie, ktoré je potrebné poskytnúť pri vyžiadaní cenovej ponuky

• Požadovaná kapacita kVA
• Primárne a sekundárne napätie
• frekvencia 50 Hz alebo 60 Hz
• Jednofázové alebo trojfázové požiadavky
• Preferovaný materiál navíjania
• Požadovaná konfigurácia pripojenia
• Podmienky inštalácie v interiéri alebo exteriéri
• Požiadavky na ochranu krytu
• Požiadavky na chladenie
• MCCB alebo iné požiadavky na ochranu
• Typ zaťaženia a charakteristiky spúšťania motora
• Platné miestne elektrické normy

Poskytnutie týchto podrobností vo fáze cenovej ponuky pomáha výrobcovi vyvinúť konfiguráciu transformátora, ktorá zodpovedá skutočnému projektu, a nie spoliehať sa na generický štandardný model.

Často kladené otázky

Aké je výstupné napätie tohto transformátora?

Táto konfigurácia poskytuje 400V trojfázový a 230V jednofázový výstup. Iné kombinácie napätia je možné vyvinúť podľa požiadaviek projektu.

Môžu 400V a 230V záťaže fungovať z rovnakého transformátora?

áno. Zapojenie Delta-Star poskytuje trojfázové sekundárne napájanie a neutrálny bod pre jednofázový rozvod. Pripojené záťaže musia byť správne vyvážené a musia zostať v rámci menovitej kapacity transformátora.

Ako funguje automatický chladiaci ventilátor?

Teplotné senzory monitorujú teplotu vinutia. Keď sa dosiahne prednastavená teplota, riadiaci systém aktivuje chladiace ventilátory, aby sa zvýšil odvod tepla. Skutočná regulačná teplota by mala zodpovedať tepelnému dizajnu transformátora.

Čo znamená ochrana IP43?

IP43 označuje ochranu proti pevným cudzím predmetom väčším ako 1 mm a ochranu proti striekajúcej vode za príslušných testovacích podmienok IPX3. Nemal by sa interpretovať ako úplne prachotesný alebo vodotesný.

Stačí 150 kVA na stavbu?

Závisí to od vypočítanej spotreby elektrickej energie na mieste. Pred potvrdením požadovanej kapacity transformátora je potrebné zvážiť štartovací prúd motora, zváracie zariadenie, súčasnú prevádzku, dočasné špičkové zaťaženie, účinník a faktor zaťaženia.

Dá sa transformátor prispôsobiť?

áno. Vstupné a výstupné napätie, frekvencia, konfigurácia pripojenia, kryt, spôsob chladenia, usporiadanie vinutia a konfigurácia ochrany je možné prispôsobiť podľa elektrických požiadaviek projektu.

Potrebujete prispôsobené riešenie transformátora?

Výber správneho transformátora je v konečnom dôsledku o prispôsobení elektrickej kapacity, konverzie napätia, izolácie, ochrany, chladenia a podmienok inštalácie skutočnému prevádzkovému prostrediu. S konfigurovateľnými elektrickými špecifikáciami a projektovo orientovanou výrobou môže GUANGBIAN podporovať zákazníkov, ktorí hľadajú praktické transformátorové riešenie pre priemyselné, stavebné a iné nízkonapäťové distribučné aplikácie. Ak plánujete nový projekt alebo vymeníte existujúcu jednotku,kontaktujte náss vašimi požiadavkami na napätie, kapacitu, frekvenciu, typ zaťaženia a inštaláciu, aby ste prediskutovali vhodnú konfiguráciu transformátora a dostali cenovú ponuku špecifickú pre projekt.
