Náhradný olejový transformátor

Náhradný olejový ponorný transformátor je typ olejom naplneného výkonového transformátora špeciálne navrhnutý tak, aby nahradil existujúci transformátor v prevádzkovom systéme distribúcie energie, zvyčajne v dôsledku starnutia zariadenia, poruchy, kapacitných obmedzení alebo požiadaviek na zvýšenie účinnosti.

Na rozdiel od transformátorov používaných v nových inštaláciách je náhradný transformátor navrhnutý so silným zameraním na kompatibilitu systému, fyzickú zameniteľnosť a bezproblémovú integráciu s existujúcou elektrickou infraštruktúrou.

Technická definícia

Z pohľadu elektrotechniky môže byť transformátor ponorený do oleja definovaný ako:

Výkonový transformátor navrhnutý alebo optimalizovaný podľa existujúcich sieťových podmienok – ako je úroveň napätia, vektorová skupina, inštalačné rozmery a profil zaťaženia – tak, aby mohol priamo nahradiť prevádzkovaný olejový transformátor bez väčších úprav pôvodného systému.

Kľúčové technické vlastnosti

Typický náhradný transformátor ponorený do oleja je definovaný nasledujúcimi technickými požiadavkami:

Kompatibilita napätia:Zodpovedá existujúcim úrovniam systému, ako je 6kV/0,4kV, 10kV/0,4kV atď.

Zameniteľnosť inštalácie:Navrhnuté tak, aby vyhovovali existujúcim základom, vstupným bodom káblov a usporiadaniu rozvodne

Zhoda vektorových skupín:Bežne Dyn11 alebo identické s pôvodnou konfiguráciou transformátora

Koordinácia impedancie skratu:Typicky navrhnuté v rozsahu 5 % – 8 % na zabezpečenie stability systému

Optimalizácia výkonu:Môže zlepšiť účinnosť, znížiť straty alebo zvýšiť tepelný výkon v porovnaní s vymenenou jednotkou

Najprv zistite správnu veľkosť

Tu je príklad: vaša aktuálna záťaž je 800 kVA a pridávate 400 kVA nového dopytu. Započítajte do určitej miery rastu a 1250-1600 kVA dáva zmysel. Nepozerajte sa len na dnešné čísla – ponechať si trochu miesta je vždy bezpečná stávka.

Pri výpočte kapacity transformátora majte na pamäti tieto parametre: úroveň napätia by mala zodpovedať vášmu existujúcemu systému (napríklad 10 kV/0,4 kV), vektorová skupina Dyn11 funguje pre väčšinu komerčných aplikácií a impedancia 5-8 % je štandardom. Ak si nie ste istí, tím továrne spoločnosti GUANGBIAN v Číne môže skontrolovať vaše nastavenie a potvrdiť špecifikácie pred výrobou.

Čo si pripraviť pred výmenou?

Tri veci, ktoré treba skontrolovať:

1. Elektrické hodnotenie — Zvládnu vaše prípojnice a káble vyšší prúd? Potrebuje systém ochrany úpravy?

2. Kontrola konštrukcie — Veľkosť základu, prístupová cesta pre nasťahovanie jednotky, podmienky vetrania.

3. Koordinácia obslužných programov — Inovácia kapacity môže vyžadovať zmeny vo vašom prichádzajúcom zdroji. Vyriešte povolenie na vypnutie napájania čo najskôr.

Ak plánujete projekt výmeny transformátora, technický tím GUANGBIAN z našej čínskej továrne vám môže pomôcť skontrolovať tieto položky. V našom výrobnom závode sme riešili podobné prípady a vieme, aké detaily sa často prehliadajú.

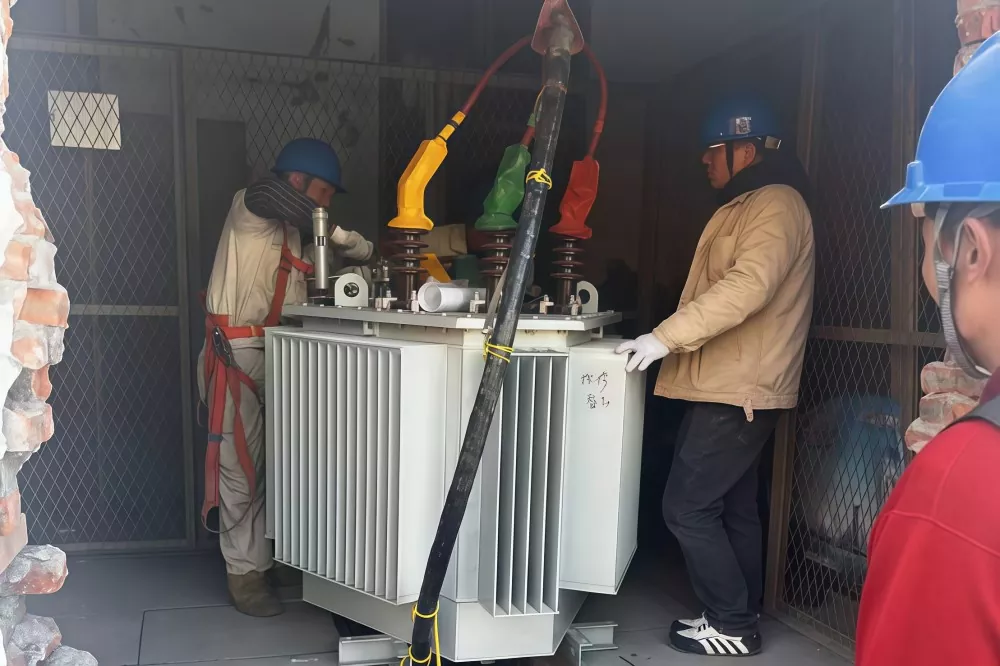

Inštalácia a uvedenie do prevádzky

Vypnúť → Odpojiť → Odstráňte starú jednotku → Umiestnite nový transformátor → Zapojenie → Testovanie → Zapnúť

Nepreskočte testovací krok: test pomeru závitov, izolačný odpor, overenie vektorovej skupiny, meranie odporu. Všetko musí prejsť, kým prepnete spínač. Počas prvých týždňov sledujte teplotu, počúvajte neobvyklé zvuky, kontrolujte vibrácie.

koľko to stojí?

Pre jednotku s výkonom 1250 kVA má samotný transformátor hodnotu 25 000 - 45 000 USD. S inštaláciou a úpravami sa celkové náklady projektu pohybujú okolo 35 000 – 75 000 USD. Ak vaša existujúca jednotka funguje už takmer 20 rokov, jej výmena za novú dáva väčší zmysel ako pridanie paralelnej jednotky – menej problémov s údržbou, lepšia efektivita.

Po inštalácii uschovajte protokoly o skúškach a výkresy skutočného stavu v evidencii. Štvrťročne kontrolujte teploty, raz ročne vykonajte analýzu oleja (pre typy plnené olejom). Pri správnej starostlivosti by toto zariadenie malo bez problémov fungovať 20–30 rokov.

V továrni GUANGBIAN v Číne vyrábame transformátory, ktoré sú vyrobené na dlhú trať. Či už ste vo fáze výberu transformátora alebo potrebujete skontrolovať špecifikácie, náš tím vám môže pomôcť.

Rozdiel od štandardných nových inštalačných transformátorov

FAQ

1. Čo je to náhradný transformátor ponorený do oleja?

Ide o olejový transformátor určený na nahradenie existujúceho transformátora v prevádzkovom energetickom systéme. Je skonštruovaný tak, aby zodpovedal pôvodným elektrickým podmienkam, takže systém môže pokračovať v prevádzke s minimálnymi úpravami.

2. Kedy treba vymeniť transformátor?

Výmena je potrebná, keď je transformátor starý (zvyčajne 15–25+ rokov), často zlyháva, nedokáže uspokojiť aktuálne požiadavky na zaťaženie alebo má vysoké náklady na údržbu

3. Ako si vyberiem správnu kapacitu na výmenu?

Kapacita sa vyberá na základe aktuálneho zaťaženia, budúceho rozšírenia (zvyčajne 15–25% rezerva) a systémových podmienok, ako je úroveň napätia a obmedzenia inštalácie.

4. Môže náhradný transformátor zvýšiť kapacitu?

áno. Náhradnú jednotku možno rozšíriť na vyššiu kapacitu, ale je potrebné skontrolovať kompatibilitu existujúcich káblov, rozvádzača a ochranného systému.

5. Čo sa musí zhodovať pri výmene transformátora?

Kľúčové parametre zahŕňajú pomer napätia, vektorovú skupinu (bežne Dyn11), impedanciu (asi 5–8 %) a fyzické rozmery inštalácie.

6. Ako dlho trvá proces výmeny?

Inštalácia a výmena zvyčajne trvá 1–3 dni, v závislosti od podmienok na mieste, plus dodatočný čas na testovanie a uvedenie do prevádzky.
