Ako 75KVA stĺpový transformátor zlepšuje distribúciu energie?

Zhrnutie článku

Výber správneho distribučného transformátora zahŕňa oveľa viac ako výber čísla, ako je 75 KVA. Transformátor musí zodpovedať primárnemu napätiu, sekundárnemu napätiu, konfigurácii fáz, očakávanému zaťaženiu, podmienkam prostredia, požiadavkám na ochranu, inštalačnej štruktúre a platným elektrickým normám. Správne zvolený 75kVA transformátor montovaný na stĺp môže poskytnúť efektívne a praktické riešenie tam, kde je potrebné transformovať elektrickú energiu blízko miesta spotreby.

V tomto článku skúmame, ako funguje jednotka 75 KVA, prečo je užitočná jej kompaktná konfigurácia namontovaná na stĺp, ako jej jadro a materiály vinutia ovplyvňujú výkon, čo znamenajú špecifikácie účinnosti a ako sa projektanti môžu vyhnúť bežným chybám pri dimenzovaní a inštalácii. Vysvetľujeme tiež, ako Guangbian pristupuje k výrobe a prispôsobeniu pre rôzne distribučné siete.

Obsah

1. Pochopenie 75KVA transformátora montovaného na stĺp
2. Ako funguje 75kVA transformátor namontovaný na stĺp
3. Konfigurácia kapacity a fázy
4. Výber primárneho a sekundárneho napätia
5. Jadro, vinutia, izolácia a chladenie
6. Dôležité parametre výkonu
7. Kde sa používa 75KVA transformátor namontovaný na stĺp
8. Ako vybrať správny transformátor
9. Úvahy o inštalácii a údržbe
10. Ako Guangbian podporuje projekty Transformer
11. Často kladené otázky
12. Záver

Prehľad článku

• Definujte účel a štruktúru distribučného transformátora 75 KVA.
• Vysvetlite základný proces elektromagnetickej transformácie.
• Diskutujte o kapacite, fáze a kompatibilite napätia.
• Preskúmajte materiály a spôsob chladenia, ktoré ovplyvňujú prevádzkovú spoľahlivosť.
• Vysvetlite stratu naprázdno, stratu záťaže, impedanciu a budiaci prúd.
• Identifikujte vhodné aplikácie a bežné požiadavky projektu.
• Poskytnite praktický kontrolný zoznam pre výber a údržbu.
• Odpovedzte na bežné otázky týkajúce sa obstarávania a inžinierstva.

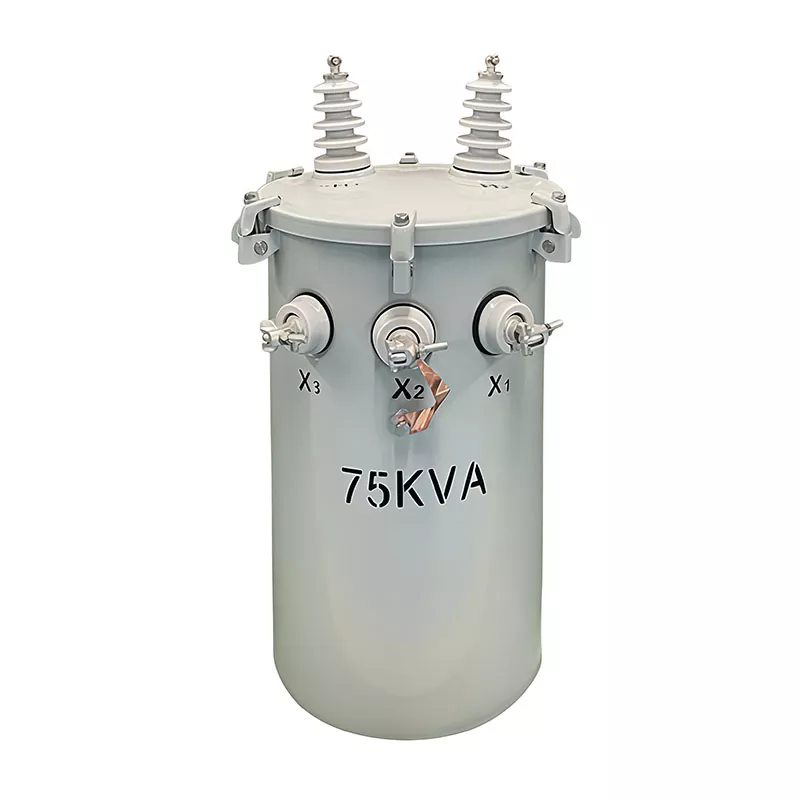

Pochopenie 75KVA transformátora montovaného na stĺp

Transformátor montovaný na stĺp s výkonom 75 KVA je distribučný transformátor určený na zníženie elektriny stredného napätia na nižšie napätie vhodné pre koncových používateľov. Na rozdiel od veľkého transformátora trafostanice inštalovaného na základoch je jednotka namontovaná na stĺpe umiestnená na stĺpe siete alebo vhodnej nadzemnej distribučnej štruktúre. Toto usporiadanie umiestni transformátor blízko elektrickej záťaže a zároveň minimalizuje požiadavky na pôdu.

Termín75 KVApopisuje zdanlivý výkon transformátora. KVA alebo kilovolt-ampéry predstavujú kombináciu napätia a prúdu, na ktorú je transformátor navrhnutý. Nemalo by sa to interpretovať ako odporúčanie prevádzkovať jednotku nepretržite pri maximálnom výkone za každých podmienok.

Pri praktickom plánovaní distribúcie inžinieri zvyčajne zvažujú očakávaný dopyt, rôznorodosť záťaže, budúce rozšírenie, okolitú teplotu, harmonické a prevádzkové podmienky predtým, ako určia, či 75 KVA poskytuje dostatočnú kapacitu. Správne posúdenie zaťaženia je nevyhnutné, pretože trvalé preťaženie a zbytočné predimenzovanie môžu zvýšiť náklady na životný cyklus.

Guangbian vyrába 75KVA stĺpové transformátorové riešenia pre rôzne distribučné požiadavky, vrátane prispôsobených konfigurácií napätia pre medzinárodné trhy. Výrobok je určený pre vonkajšiu distribúciu energie a možno ho prispôsobiť podľa špecifikácií elektrického systému a projektu.

Ako funguje 75kVA transformátor namontovaný na stĺp

Princíp činnosti je založený na elektromagnetickej indukcii. Elektrická energia vstupuje do primárneho vinutia transformátora pri vyššom distribučnom napätí. Striedavý prúd vytvára meniaci sa magnetický tok vo vnútri jadra transformátora. Tento magnetický tok indukuje napätie v sekundárnom vinutí.

Pomer medzi primárnym a sekundárnym vinutím určuje pomer transformácie napätia. Ak je primárne napätie výrazne vyššie ako sekundárne napätie, transformátor zníži napätie a zároveň zvýši dostupný prúd podľa pomeru výkonu a normálnych strát transformátora.

Zjednodušenú prevádzkovú postupnosť možno chápať takto:

1. Elektrina stredného napätia vstupuje do primárneho vinutia.
2. Striedavý prúd vytvára magnetický tok v jadre.
3. Magnetický tok indukuje napätie v sekundárnom vinutí.
4. Sekundárne vinutie dodáva elektrickú energiu s nižším napätím.
5. Transformátorový olej prenáša teplo od aktívnych komponentov.
6. Ochranné a monitorovacie komponenty pomáhajú podporovať bezpečnú prevádzku.

Pretože je transformátor inštalovaný vonku, jeho kryt, izolačný systém, tesnenie, odolnosť proti korózii a ochrana proti poveternostným vplyvom sú dôležitými súčasťami dlhodobého výkonu. Technicky správny elektrický návrh stále vyžaduje vhodnú mechanickú ochranu a ochranu životného prostredia.

Konfigurácia kapacity a fázy

Kapacita je jednou z prvých špecifikácií, ktoré by si kupujúci mali overiť, no vždy by sa mala hodnotiť spolu s konfiguráciou fázy. Jednofázový transformátor 75 KVA je vhodný pre určité obytné, osvetľovacie a malé komerčné distribučné systémy, zatiaľ čo trojfázové zariadenie sa zvyčajne vyberá, keď sieť vyžaduje trojfázové zaťaženie alebo priemyselnú energiu.

Jednou dôležitou chybou je predpoklad, že každý 75KVA transformátor má rovnaké elektrické charakteristiky. Hodnotenie KVA identifikuje iba kapacitu. Musí byť špecifikované aj napätie, fáza, frekvencia, konfigurácia pripojenia, impedancia, úroveň izolácie a príslušné normy.

Výber primárneho a sekundárneho napätia

Pri kúpe transformátora namontovaného na stĺp je kritická kompatibilita napätia. Napríklad konfiguráciu navrhnutú pre jedno sieťové napätie nemožno jednoducho pripojiť k inej sieti bez potvrdenia, že jej izolačný systém, usporiadanie vinutia, príslušenstvo a hodnoty sú vhodné.

Reprezentatívna konfigurácia Guangbian 75KVA využíva usporiadanie primárneho napätia 4160 Grd Y / 2400V a sekundárny výstup 120/240V. Takéto hodnoty sú špecifické pre aplikáciu a nemali by sa považovať za univerzálne špecifikácie pre každý transformátor 75 KVA.

Polohy odbočiek môžu byť dôležité aj vtedy, keď sa mení vstupné napätie. Správne zvolená konfigurácia odbočiek umožňuje inžinierom kompenzovať určité podmienky napájacieho napätia pri zachovaní vhodného sekundárneho napätia. Presný rozsah kohútika by mal byť vždy pred objednávkou potvrdený podľa projektovej špecifikácie.

Jadro, vinutia, izolácia a chladenie

Účinnosť a životnosť transformátora vo veľkej miere závisia od aktívnych materiálov a kvality výroby. Jadro zabezpečuje magnetickú dráhu, zatiaľ čo vinutia prenášajú elektrickú energiu medzi vysokonapäťovou a nízkonapäťovou stranou.

Konfigurácia Guangbian s výkonom 75 KVA používa medené vinutia a kremíkovú oceľ s orientovanou štruktúrou jadra. Meď má vysokú elektrickú vodivosť a je široko používaná tam, kde je dôležitý efektívny prenos prúdu a tepelný výkon. Elektrotechnická oceľ orientovaná na zrno pomáha znižovať magnetické straty pri správnom spracovaní a montáži.

Jednotka používa dizajn ponorený do oleja s chladením ONAN, čo znamená Oil Natural, Air Natural. Transformátorový olej prirodzene cirkuluje, pretože absorbuje teplo z jadra a vinutia. Teplo sa potom prenáša cez povrch nádrže do okolitého vzduchu. Absencia nútených čerpadiel alebo ventilátorov môže zjednodušiť chladiaci systém a znížiť počet pomocných komponentov.

Zariadenia ponorené do oleja si však vyžadujú dôkladnú pozornosť integrite nádrže, tesneniu, puzdrám, stavu oleja a ochrane životného prostredia. Pravidelná kontrola pomáha identifikovať netesnosti, koróziu, prehrievanie alebo zhoršujúce sa spoje skôr, ako sa tieto problémy stanú vážnymi poruchami.

Dôležité parametre výkonu

Údajový list transformátora obsahuje niekoľko hodnôt, ktoré priamo ovplyvňujú prevádzkový výkon. Pochopenie týchto čísel pomáha nákupným tímom porovnávať produkty presnejšie namiesto toho, aby sa zameriavali len na nákupnú cenu.

Nižšie straty môžu prispieť k lepšej účinnosti životného cyklu, najmä v prípade transformátorov, ktoré zostávajú pod napätím po dlhú dobu. To je dôvod, prečo si strata naprázdno zaslúži pozornosť, aj keď sa pripojené zaťaženie počas dňa výrazne mení.

Impedancia je rovnako dôležitá pre návrh systému. Ovplyvňuje pokles napätia pri záťaži a dostupný prúd pri poruchách. Ochranní technici by preto pri koordinácii ochranného zariadenia pred a po prúde mali používať hodnotu impedancie overenú výrobcom.

Kde sa používa 75KVA transformátor namontovaný na stĺp

Kapacita 75 kVA môže vyhovovať širokej škále menších distribučných požiadaviek. Jeho kompaktná horná inštalácia ho robí obzvlášť užitočným tam, kde sú dôležitými faktormi dostupnosť pozemku, náklady na inštaláciu a blízkosť nákladu.

• Obytné komunity:dodávky elektriny nižšieho napätia do skupín domácností, kde je vypočítaný dopyt vhodný.
• Elektrifikácia vidieka:podpora prístupu k elektrickej energii v oblastiach, kde zostáva praktická distribúcia nad hlavou.
• Pouličné a plošné osvetlenie:zabezpečenie miestnych slaboprúdových rozvodov pre osvetľovacie siete.
• Malé obchodné priestory:obsluhujúce obchody, kancelárie, servisné budovy a iné mierne elektrické záťaže.
• Školy a verejné zariadenia:poskytovanie lokalizovanej distribúcie, kde profil zaťaženia zodpovedá kapacite transformátora.
• Malé priemyselné aplikácie:podporujúce vhodné pomocné alebo nenáročné priemyselné zaťaženia.
• Infraštruktúrne projekty:poskytovanie lokalizovanej transformácie energie pre vybrané verejné a energetické projekty.

Najvhodnejšia aplikácia závisí od skutočného výpočtu zaťaženia. Transformátor by sa nemal vyberať len preto, že 75 KVA sa zdá byť blízko očakávanej spotreby. Mali by sa zvážiť štartovacie prúdy, zaťaženie motora, sezónny dopyt, účinník, budúce rozšírenie a rôznorodosť zaťaženia.

Ako vybrať správny transformátor

Výber správneho 75KVA transformátora montovaného na stĺp začína definovaním kompletného elektrického prostredia. Nasledujúci kontrolný zoznam môže pomôcť kupujúcim vyhnúť sa nákladným nesúladom špecifikácií.

1. Vypočítajte očakávané zaťaženie.Určite normálny dopyt, špičkový dopyt, požiadavky na spustenie motora a potenciálne budúce rozšírenie.
2. Potvrďte primárne napätie.Prispôsobte transformátor k inžinierskej sieti.
3. Potvrďte sekundárne napätie.Uistite sa, že výstup zodpovedá pripojenému zariadeniu a miestnemu elektrickému systému.
4. Vyberte správnu konfiguráciu fázy.Jednofázové a trojfázové systémy majú odlišné aplikačné požiadavky.
5. Skontrolujte frekvenciu.Skontrolujte, či je transformátor navrhnutý pre sieťovú frekvenciu.
6. Skontrolujte impedanciu.Potvrďte kompatibilitu s výpočtami poruchového prúdu a koordináciou ochrany.
7. Skontrolujte požiadavky na izoláciu.Zvážte napätie systému a podmienky prostredia.
8. Zvážte prostredie inštalácie.Požiadavky na dizajn môžu ovplyvniť teplota, vlhkosť, nadmorská výška, vietor, soľ, prach a korózia.
9. Skontrolujte platné normy.Zabezpečte, aby dokumentácia a testovanie transformátora spĺňali požiadavky cieľového trhu.
10. Pred výrobou diskutujte o prispôsobení.Výrobca by mal skôr potvrdiť technické parametre ako sa spoliehať na predpoklady.

Úvahy o inštalácii a údržbe

Správna inštalácia je nevyhnutná pre spoľahlivú prevádzku transformátora. Zariadenia namontované na stĺpoch musia byť podopreté vhodnou konštrukciou schopnou zvládnuť mechanickú hmotnosť a sily prostredia. Elektrické vzdialenosti, uzemnenie, pripojenia vodičov, ochranné zariadenia a prístup pre údržbu musia byť tiež zvážené v súlade s platnými miestnymi požiadavkami.

Pred zapnutím napájania by mali technici overiť informácie na typovom štítku, pripojenia, uzemnenie, stav izolácie, mechanické upevňovacie prvky, puzdrá a ochranné komponenty. Testovacie postupy by sa mali riadiť špecifikáciou projektu a platnými normami.

Po uvedení do prevádzky môžu bežné kontroly pomôcť odhaliť vznikajúce problémy. Personál údržby by mal venovať osobitnú pozornosť:

• Únik oleja alebo neobvyklé zmeny hladiny oleja
• Korózia nádrže, armatúr alebo montážneho príslušenstva
• Poškodené alebo znečistené puzdrá
• Uvoľnené elektrické spojenia
• Abnormálny nárast teploty
• Nezvyčajný hluk alebo vibrácie
• Známky prehriatia alebo zmeny farby
• Stav uzemňovacích spojení
• Poškodenie spôsobené nepriaznivým počasím alebo vonkajším vplyvom

Olejové transformátory vyžadujú osobitnú pozornosť pri kontrole úniku. Malý únik by sa nemal jednoducho ignorovať, pretože môže naznačovať poškodenie tesnenia, puzdra, zvaru, tesnenia alebo komponentu nádrže. Okamžité vyšetrenie môže znížiť riziko poškodenia zariadenia, prerušenia prevádzky a problémov s prostredím.

Ako Guangbian podporuje projekty Transformer

Konzistentnosť výroby je obzvlášť dôležitá pre distribučné transformátory, pretože malé odchýlky vo vinutí, montáži jadra, izolácii, tesnení alebo testovaní môžu ovplyvniť dlhodobý výkon v teréne. Guangbian sa riadi viacstupňovým výrobným procesom pre svoje 75kVA transformátorové riešenia namontované na stĺp.

Výrobný pracovný postup zahŕňa spracovanie jadra, výrobu navíjania, výrobu a zváranie nádrží, vákuové sušenie, montáž, plnenie olejom a tesnenie, elektrické testovanie, výstupnú kontrolu a balenie. Každý stupeň rieši iný aspekt spoľahlivosti transformátora.

Guangbian tiež poskytuje prispôsobené riešenia transformátorov pre rôzne trhy a distribučné systémy. Pre projekty vyžadujúce špecifické napäťové konfigurácie, usporiadanie fáz, normy, príslušenstvo alebo dokumentáciu by mali byť technické požiadavky potvrdené pred začatím výroby.

Často kladené otázky

Čo znamená 75 KVA na transformátore?

75 KVA je zdanlivý výkon transformátora. Popisuje skôr elektrickú kapacitu transformátora než množstvo energie, ktorú vždy spotrebuje. Skutočné prevádzkové zaťaženie závisí od pripojeného zariadenia, účinníka, profilu zaťaženia a podmienok systému.

Je 75KVA transformátor vhodný pre bytové rozvody elektriny?

Môže byť vhodný pre obytnú distribúciu, keď je vypočítaná potreba kompatibilná s kapacitou a elektrickou konfiguráciou transformátora. Inžinieri by mali zvážiť počet spotrebiteľov, špičkový dopyt, rozmanitosť, zaťaženie motora, vykurovacie a chladiace zariadenia a potenciálny budúci rast.

Aké sekundárne napätie môže poskytnúť 75KVA transformátor namontovaný na stĺp?

Sekundárne napätie nie je určené iba menovitým výkonom 75 kVA. Musí byť špecifikovaný podľa cieľového elektrického systému. Reprezentatívna konfigurácia Guangbian poskytuje sekundárny výstup 120/240 V, ale pre rôzne trhy môžu byť potrebné iné konfigurácie napätia.

Prečo sa meď používa na vinutia transformátorov?

Meď poskytuje vysokú elektrickú vodivosť a dobrý tepelný výkon. Tieto vlastnosti z neho robia široko používaný vinutý materiál pre distribučné transformátory, kde je dôležitý spoľahlivý prenos prúdu a efektívna prevádzka.

Čo je chladenie ONAN?

ONAN znamená Oil Natural, Air Natural. Transformátorový olej prirodzene cirkuluje, pretože absorbuje teplo z jadra a vinutia, zatiaľ čo teplo sa prenáša z nádrže transformátora do okolitého vzduchu bez nútených čerpadiel alebo ventilátorov.

Čo je potrebné skontrolovať pred zakúpením transformátora 75 KVA?

Kupujúci by si mali potvrdiť menovitú kapacitu, fázu, primárne napätie, sekundárne napätie, frekvenciu, impedanciu, požiadavky na izoláciu, spôsob chladenia, inštalačné prostredie, príslušné normy, príslušenstvo, požiadavky na testovanie a dodaciu dokumentáciu.

Môže Guangbian prispôsobiť 75KVA tyčový transformátor?

Guangbian môže poskytnúť prispôsobené riešenia transformátorov na základe požiadaviek projektu. Zákazníci by mali poskytnúť podrobné elektrické špecifikácie a požiadavky na cieľový trh, aby inžiniersky tím mohol určiť vhodnú konfiguráciu.

Ako možno zlepšiť životnosť transformátora namontovaného na stĺp?

Vhodné dimenzovanie, správna inštalácia, vhodná ochrana, správne zaťaženie, pravidelná kontrola, účinné uzemnenie a okamžitá pozornosť venovaná abnormálnej teplote, hluku, úniku oleja alebo elektrickým stavom, to všetko môže prispieť k spoľahlivej dlhodobej prevádzke.

Záver

Transformátor montovaný na stĺp s výkonom 75 kVA môže byť efektívnym riešením pre lokalizovanú distribúciu stredného až nízkeho napätia, ak sú jeho elektrické a mechanické špecifikácie správne prispôsobené projektu. Jeho horná inštalácia môže znížiť požiadavky na pôdu, zatiaľ čo chladiaci systém ONAN ponorený do oleja poskytuje priamy prístup k riadeniu tepla pre vonkajšie aplikácie.

Samotná kapacita by však nikdy nemala rozhodovať o nákupnom rozhodnutí. Primárne a sekundárne napätie, konfigurácia fáz, frekvencia, impedancia, straty, izolácia, podmienky prostredia, inštalačná štruktúra, ochrana a príslušné normy ovplyvňujú to, či bude transformátor spoľahlivo fungovať v teréne.

Guangbiankombinuje skúsenosti s výrobou transformátorov s prispôsobenými produktovými riešeniami pre rôzne distribučné siete a medzinárodné aplikácie. Od výroby jadra a vinutia až po výrobu nádrží, sušenie, plnenie oleja, elektrické testovanie a záverečnú kontrolu, každá fáza prispieva k spoľahlivosti hotového transformátora.
