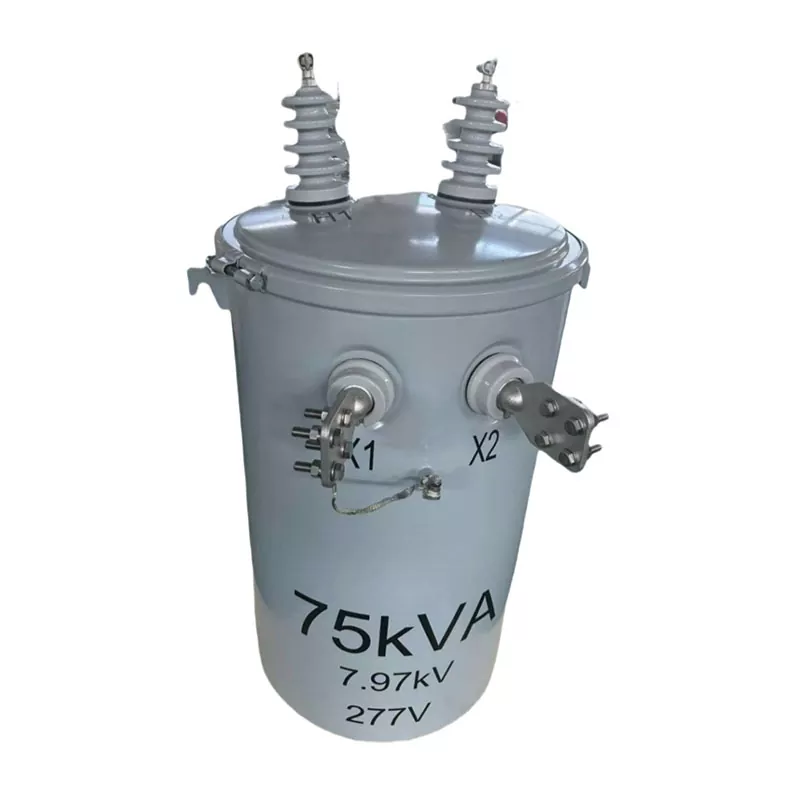

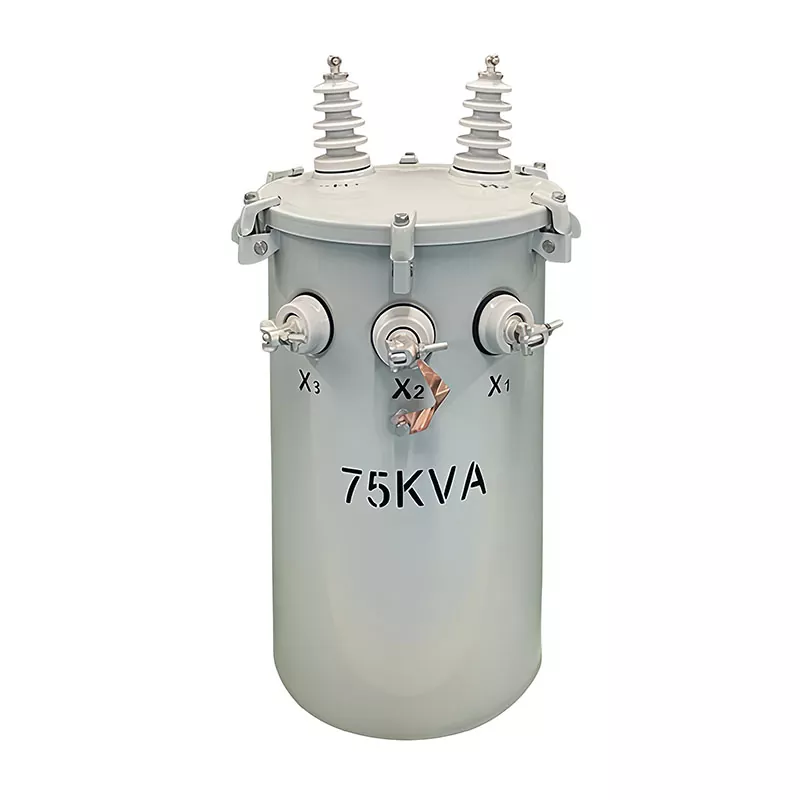

75KVA transformátor montovaný na stĺp

75KVA tyčový transformátor od Guangbian je navrhnutý pre stabilnú vonkajšiu distribúciu energie v obytných komunitách, vidieckych projektoch elektrifikácie, priemyselných parkoch, školách, nemocniciach a komerčných zariadeniach. Tento transformátor, navrhnutý s pokročilými izolačnými systémami a odolnou technológiou ponorenou do oleja, poskytuje spoľahlivú reguláciu napätia, nízku stratu výkonu a dlhú životnosť v rôznych podmienkach prostredia.

Ako profesionálny výrobca transformátorov v Číne s viac ako 20-ročnými skúsenosťami sa spoločnosť Guangbian špecializuje na výrobu vysokokvalitných transformátorov namontovaných na stĺpe pod 35KV pre zákazníkov v Afrike, juhovýchodnej Ázii, Strednej Ázii, Južnej Amerike a na Strednom východe.

Čo je to 75KVA transformátor montovaný na stĺp?

Transformátor montovaný na stĺp s výkonom 75 kVA je kompaktný distribučný transformátor ponorený do oleja inštalovaný priamo na stĺpoch verejných služieb na zníženie elektriny stredného napätia na výkon nízkeho napätia vhodný pre domácnosti, komerčné budovy a malé priemyselné aplikácie.

Tento typ transformátora je široko používaný, pretože ponúka:

● Efektívna distribúcia energie

● Jednoduchá inštalácia a údržba

● Znížený záber pôdy

● Vynikajúca odolnosť voči poveternostným vplyvom

● Stabilná dlhodobá prevádzka

Transformátor Guangbian 75KVA sa vyrába podľa medzinárodných noriem pre transformátory a možno ho prispôsobiť rôznym sieťovým systémom a požiadavkám na napätie.

Kapacita a fáza

Začnite s "75 KVA, jednofázový" v hornej časti údajového listu transformátora. KVA je skratka pre kilovolt-ampéry - miera zdanlivého výkonu. 75 KVA je maximálne zaťaženie, ktoré táto jednotka zvládne. Kľúčové slovo: „zvládne“, nie „musí utekať“. V praxi udržujte zaťaženie okolo 80 % menovitej kapacity. To výrazne predlžuje životnosť transformátora.

Jednofázový transformátor má jednu vstupnú fázu a jednu výstupnú fázu. Hodí sa do obytných oblastí, pouličného osvetlenia a malých komerčných zariadení. Na druhej strane trojfázové jednotky slúžia továrňam a administratívnym budovám, kde je potrebné priemyselné napájanie 380 V.

Parametre napätia

Primárne napätie: 4160 Grd Y / 2400V

To vám povie, k čomu sa môže pripojiť vysokonapäťová strana. „Grd Y“ znamená uzemnené spojenie wye – nulový vodič je spojený so zemou. 4160V je medzifázové napätie, 2400V je medzifázové napätie. Toto je bežné hodnotenie v severoamerických distribučných systémoch, a preto často uvidíte 4160v transformátor uvedený v špecifikáciách pre exportné trhy.

Prepínač odbočiek má 5 polôh: +2,5 %, 0 %, -2,5 %, -5 %, -7,5 %. Keď vstupné napätie kolíše, môžete nastaviť kohútik tak, aby bol výstup stabilný. Poloha B alebo 2 označuje nominálne nastavenie.

Sekundárne napätie: 120/240V

Toto je nízkonapäťová výstupná strana. Jednofázový transformátor zvyčajne dodáva 120 V alebo 240 V. Výstup 240 V zvládne väčšie zaťaženie, ako sú AC jednotky a ohrievače vody. Na strane 120V? To je pre svetlá a nástenné zásuvky. S oboma napätiami v jednej jednotke nepotrebujete samostatné nastavenie znižovania.

Materiály a spracovanie

Materiál vinutia: meď

Meď vedie lepšie ako hliník, takže beží chladnejšie a plytvá menej energiou. Staviame z medi v závode GUANGBIAN v Číne – náklady sú vyššie vopred, ale dlhodobá spoľahlivosť stojí za to.

Jadro: Silikónová oceľ orientovaná na zrno

Vďaka kremíkovej oceli funguje transformátor magneticky. "Orientovaný na zrno" len znamená, že kryštály sú zoradené v jednom smere - to znižuje magnetické straty. výsledok? Straty naprázdno zostávajú nízke a účinnosť stúpa.

Spôsob chladenia: ONAN

ONAN = Oil Natural, Air Natural. Olej sa pohybuje sám a odoberá teplo z jadra a vinutia. Žiadne pumpy. Žiadni fanúšikovia. Menej vecí na zlyhanie. Pre jednotku namontovanú na stĺpe uprostred ničoho sa takáto jednoduchosť počíta.

Metriky účinnosti

Strata naprázdno: ≤225W | Strata záťaže: ≤750W | Impedancia: ≤ 2,5 %

Strata naprázdno je to, čo čerpá transformátor len tak, že tam sedí, pod napätím, ale bez zaťaženia. 225 wattov je dosť málo. Strata záťaže nastáva pri plnej kapacite – 750 W je pre túto veľkostnú triedu normálne. Impedancia okolo 2,5% ovplyvňuje skratový prúd a reguláciu napätia.

Budiaci prúd ≤ 2,5 % vám hovorí, že kvalita jadra je pevná. Na magnetizáciu netreba veľa energie. Toto sú čísla, ktoré nájdete na každom údajovom liste transformátora GUANGBIAN – vyrábame v Číne a testujeme každú jednotku predtým, ako opustí továreň.

Certifikačné štandardy

Séria IEEE C57.12, ANSI C57.12.20

IEEE C57 je transformátorová technická norma od Inštitútu elektrických a elektronických inžinierov. ANSI je americký národný inštitút pre normalizáciu. Keď jednotka spĺňa oboje, viete, že dizajn a testovacie metódy sú na medzinárodnej úrovni.

Čítanie údajového listu transformátora vyžaduje určitú prax, ale je to základná zručnosť pre obstarávanie. Stále máte otázky? Obráťte sa na technický tím GUANGBIAN. Vyrábame v našej továrni v Číne a môžeme vás previesť výberovým procesom jeden na jedného.

Naša továreň

Plechová dielňa

Dielňa na navíjanie fólie

Navíjacia dielňa

Dielňa na navíjaciu pec

Dielňa na montáž transformátorov

Workshop na uvedenie transformátora do prevádzky

Výrobný proces

Výroba každého 75KVA transformátora montovaného na stĺp sa riadi prísnymi výrobnými postupmi:

● Rezanie a stohovanie jadra transformátora

● Výroba vinutia cievok

● Výroba a zváranie nádrží

● Proces vákuového sušenia

● Zostava transformátora

● Olejová náplň a tesnenie

● Testovanie elektrického výkonu

● Záverečná kontrola a balenie

Tento integrovaný výrobný systém pomáha Guangbianu udržiavať stálu kvalitu produktov a nákladovú konkurencieschopnosť.

Kontaktujte Guangbian

Ak hľadáte profesionálneho výrobcu a dodávateľa transformátorov v Číne, spoločnosť Guangbian vám môže poskytnúť prispôsobené riešenia transformátora montovaného na stĺp 75 KVA podľa vašich požiadaviek projektu.

Či už sa váš projekt týka vidieckej elektrifikácie, priemyselnej distribúcie, verejnej infraštruktúry alebo systémov obnoviteľnej energie, náš inžiniersky tím vás môže podporiť spoľahlivými transformátorovými produktmi a technickými riešeniami.

Kontaktujte Guangbian ešte dnes a získajte:

● Technické poradenstvo

● Špecifikácie transformátora

● Podpora OEM a ODM

● Výrobná ponuka

● Medzinárodné prepravné riešenia
