Jednopólový montovaný transformátor SWER

Jednopólový transformátor SWER od spoločnosti Zhejiang Guangbian Electric Power Technology Co., Ltd je vysokoúčinné distribučné riešenie navrhnuté pre vidiecke a vzdialené energetické systémy s jedným vodičom zemného návratu (SWER). S viac ako 20-ročnými odbornými znalosťami v oblasti výroby transformátorov a plne v súlade s globálnymi normami, Guangbian poskytuje stabilnú, bezpečnú a nákladovo efektívnu konverziu napätia pre prostredia mimo siete a so slabou sieťou.

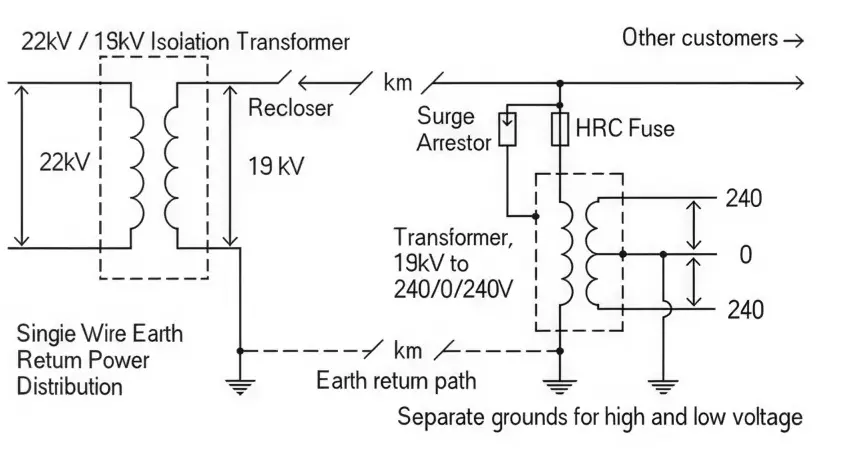

Čo je to jednopólový transformátor SWER?

Jednopólový transformátor SWER je špecializovaný distribučný transformátor namontovaný na stĺpi, ktorý sa používa v jednovodičových systémoch uzemnenia, zvyčajne nasadený v projektoch vidieckej elektrifikácie, kde nie je dostupná tradičná trojfázová infraštruktúra.

Efektívne znižuje distribučný výkon stredného napätia na použiteľné nízke napätie pre obytné, poľnohospodárske a malé priemyselné aplikácie.

Je široko používaný vo vzdialených sieťach, pretože:

● Zjednodušená štruktúra inštalácie

● Znížené náklady na infraštruktúru

● Vysoká účinnosť v diaľkovej distribúcii

● Silná prispôsobivosť vo vidieckych terénoch

Čím je tento SWER transformátor iný?

Väčšina štandardných transformátorov nie je navrhnutá s ohľadom na prevádzkové princípy SWER. Výsledok? Predčasný rozpad izolácie, nestabilita napätia, neúspešné kontroly a drasticky skrátená životnosť. GUANGBIAN skonštruoval túto jednotku špeciálne pre požiadavky sietí SWER – eliminujúc tieto bolestivé body od základov.

Čo odlišuje túto jednotku?

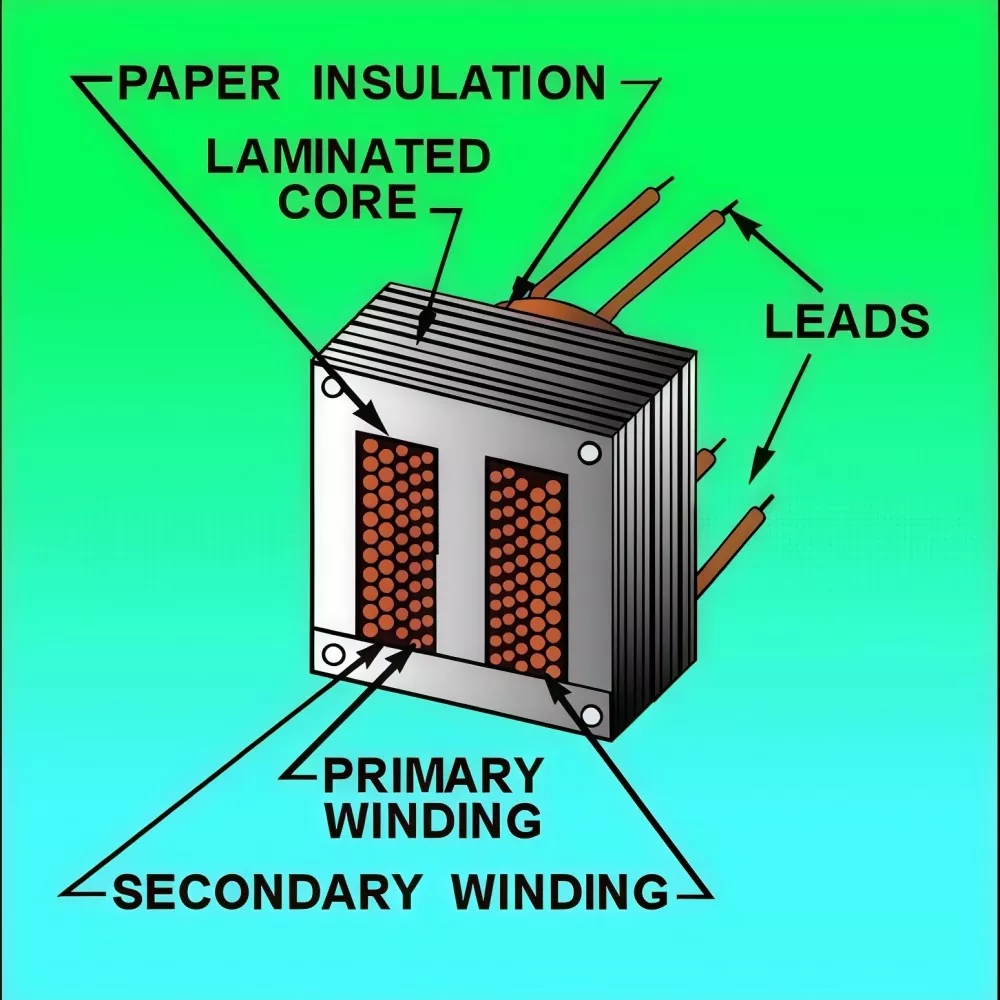

Dizajn navíjania vyladený pre službu SWER:

Vinutie jednopólového transformátora SWER je optimalizované pre napäťové podmienky špecifické pre SWER namiesto použitia jednotnej izolačnej štruktúry.

Konštrukcia prechodovej izolácie od svorky A (linka) po svorku X (zem)

Svorka zosilnená pre trvalé napätie v sieti

Progresívna izolácia prispôsobená skutočným úrovniam napätia vinutia

Svorka X zosilnená pre priame pripojenie uzemnenia pólu

Postavené pre asymetrické napäťové podmienky SWER, na rozdiel od štandardných transformátorov

Tento dizajn zlepšuje spoľahlivosť a bezpečnosť izolácie vo vidieckych distribučných systémoch SWER.

Tradičné jednofázové transformátory používajú rovnomernú poloizoláciu na oboch svorkách. V prevádzke SWER to znamená, že izolačné napätie sa v podstate zdvojnásobí - a zlyhanie sa zvyčajne vyskytuje v priebehu 3 až 5 rokov. Špeciálny prístup spoločnosti GUANGBIAN udržuje izolačné napätie v rámci konštrukčných limitov počas celej životnosti transformátora.

Ako nastavenie uzemnenia udržuje stabilné napätie?

● Predimenzovaný prierez uzemňovacej svorky znižuje odpor zemnej dráhy a zlepšuje stabilitu spätného prúdu

● Nižší odpor pomáha predchádzať rizikám uvoľnenia pripojenia a lokálnemu prehriatiu

● Zabezpečuje stabilnú dráhu prúdu SWER v uzavretej slučke s kolísaním výstupného napätia v rozmedzí ±2 %

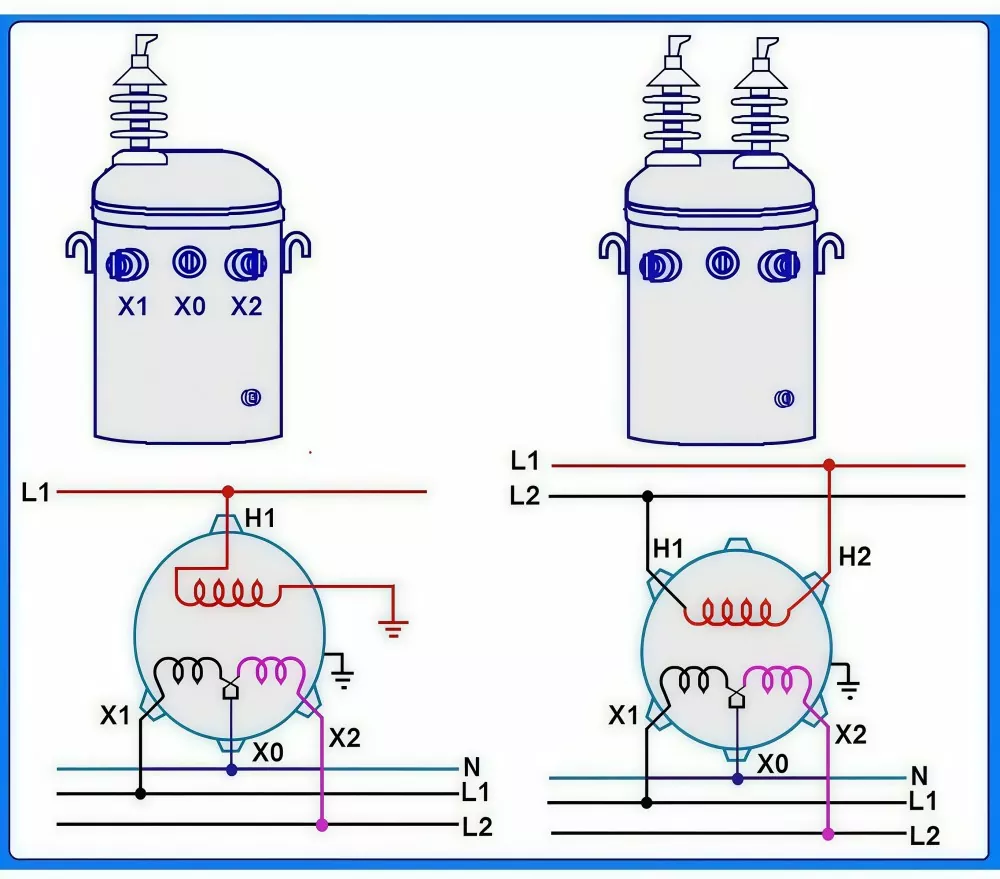

● Vinutia zodpovedajú štandardom označovania svoriek IEC A/X, čím sa predchádza chybám zapojenia, ako je obrátená polarita, a zabezpečuje sa správna inštalácia SWER

Regulácia napätia na diaľku:

● Vybavený 5-polohovým prepínačom odbočiek bez zaťaženia (rozsah 18 kV – 20 kV)

● Kompenzuje pokles napätia na dlhých rozvodoch SWER

● Udržuje stabilný výstup 240 V od začiatku do konca linky

● Všetky nastavenia kohútika sú z výroby kalibrované podľa noriem presnosti IEC

To zaisťuje konzistentný výkon a ochranu nadväzujúcich zariadení vo vidieckych energetických sieťach na veľké vzdialenosti.

Ako obstojí v náročných podmienkach?

Utesnené puzdro ponorené do oleja chráni pred vodou a prachom, zvláda teplotné výkyvy a chráni pred UV žiarením. Beží od -40°C až do +55°C - takže vysokohorské náhorné plošiny, otvorené pastviny, zalesnené oblasti a púštne oblasti spadajú do jej prevádzkového okna bez akýchkoľvek špeciálnych úprav.

Chladenie ONAN – skratka pre oil natural air natural – nespolieha sa na žiadne ventilátory, žiadne čerpadlá, nič, čo by sa otáčalo alebo opotrebovávalo. Po priskrutkovaní k tyči sa o seba v podstate stará. Pre posádky pracujúce mimo najbližšieho servisného vozidla to znamená oveľa nižšie náklady na údržbu počas životnosti jednotky.

Spĺňa medzinárodné normy

Každá jednotka je navrhnutá, vyrobená a testovaná podľa IEC 60076 – celosvetovo uznávanej normy pre výkonové transformátory. Papierovanie a vysledovateľnosť sú na mieste už od továrne.

S každým transformátorom sa dodávajú úplné správy o výrobných testoch – užitočné, keď ponúkate projekty alebo potrebujete vykonať inšpekciu.

Systémy SWER vidia jednofázové zemné poruchy inak ako štandardné siete. Tento transformátor je dimenzovaný tak, aby v týchto poruchových podmienkach odoberal 20-násobok menovitého prúdu počas celých 2 sekúnd – keď je spárovaný so štandardnou ochranou linky, rýchlo odstraňuje poruchy a zabraňuje poškodeniu zariadenia.

Kde sa používa?

Jednopólový montovaný transformátor SWER je ideálny pre lacné, vidiecke a vzdialené napájanie na veľké vzdialenosti:

● Elektrifikácia vidieka: napájanie izolovaných domov až o ~70 % nižšími nákladmi na výstavbu vedenia v porovnaní s konvenčnými systémami

● Vzdialené bezobslužné miesta: telekomunikačné veže, meteorologické stanice, lesné/požiarne monitorovacie body, hraničné priechody

● Poľnohospodárstvo: zavlažovacie čerpadlá, systémy chovu dobytka, skleníky a rozptýlené poľnohospodárske zariadenia

● Stavebné a ťažobné tábory: dočasné napájanie diaľnic, železníc a banských operácií pred rozšírením siete

● Ostrovy a zariadenia mimo siete: malé letoviská, stanice rangerov a vzdialená turistická infraštruktúra

Praktické riešenie pre oblasti, kde rozšírenie konvenčných trojfázových sietí nie je cenovo výhodné.

Prečo má jednotka GUANGBIAN SWER lepší výkon?

Štandardné transformátory často zápasia v systémoch SWER, čo vedie k namáhaniu izolácie, nestabilite napätia a vyšším nárokom na údržbu.

Jednopólový montovaný transformátor GUANGBIAN SWER je navrhnutý špeciálne pre prevádzku SWER:

● Účelový dizajn vinutia a izolácie pre podmienky SWER

● Optimalizovaná štruktúra uzemnenia pre stabilný spätný prúd

● Vylepšená stabilita napätia a spoľahlivosť systému

● Menšie problémy s údržbou a dlhšia životnosť

● Jednoduchšie dodržiavanie požiadaviek na kontrolu

● Navrhnuté pre reálne aplikácie SWER, nie prispôsobené konvenčným modelom transformátorov.

Globálne štandardy a zabezpečenie kvality

Zhejiang Guangbian Electric Power Technology Co., Ltd si od roku 2004 vybudovala silnú technickú základňu, ktorá sa vyvinula z domáceho výrobcu transformátorov na globálneho dodávateľa.

Medzi hlavné výhody patrí:

● 20+ rokov skúseností v oblasti konštrukcie transformátorov

● Certifikovaný inžiniersky tím s medzinárodnými štandardnými odbornými znalosťami

● Viacdielenský výrobný systém zaisťujúci úplnú sledovateľnosť procesov

● Neustále zlepšovanie dizajnu, účinnosti a bezpečnosti

● Nezávislé vývozné operácie založené v roku 2020

To zaisťuje, že každý jednopólový transformátor SWER spĺňa globálne očakávania spoľahlivosti a bezpečnosti.
