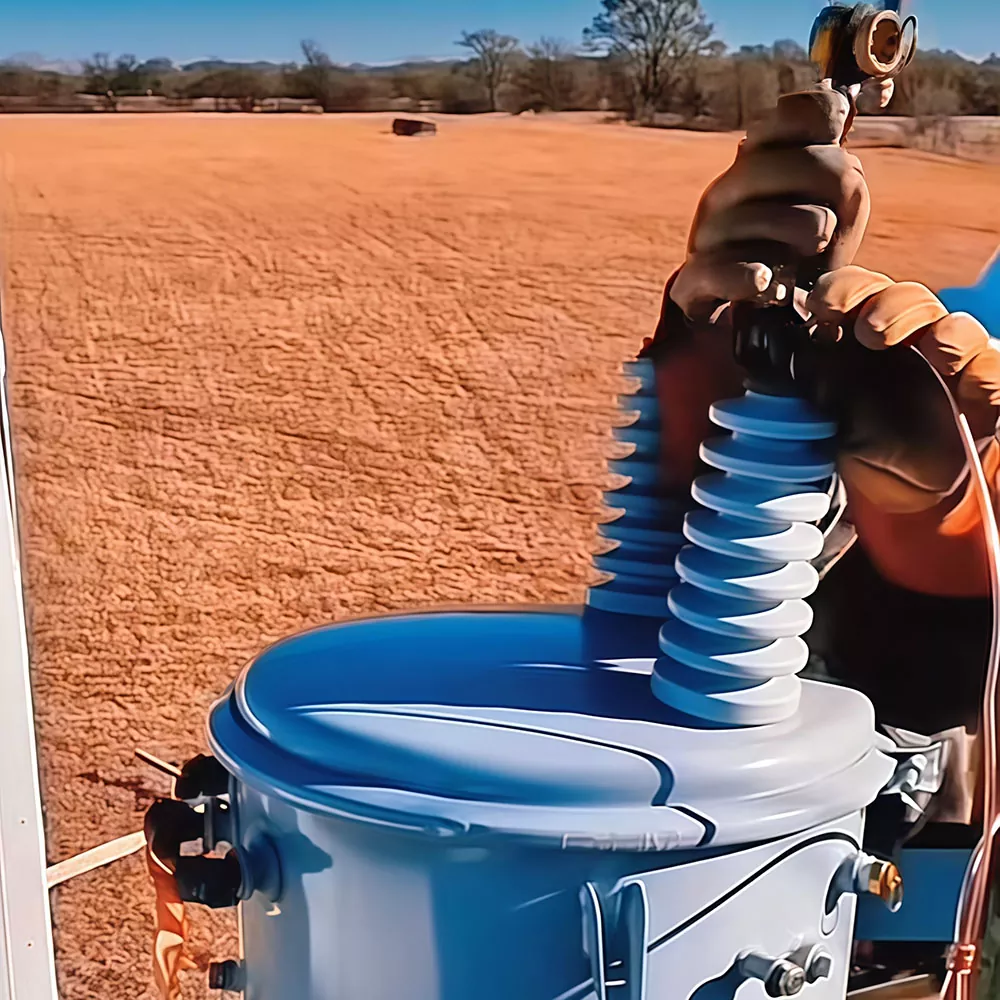

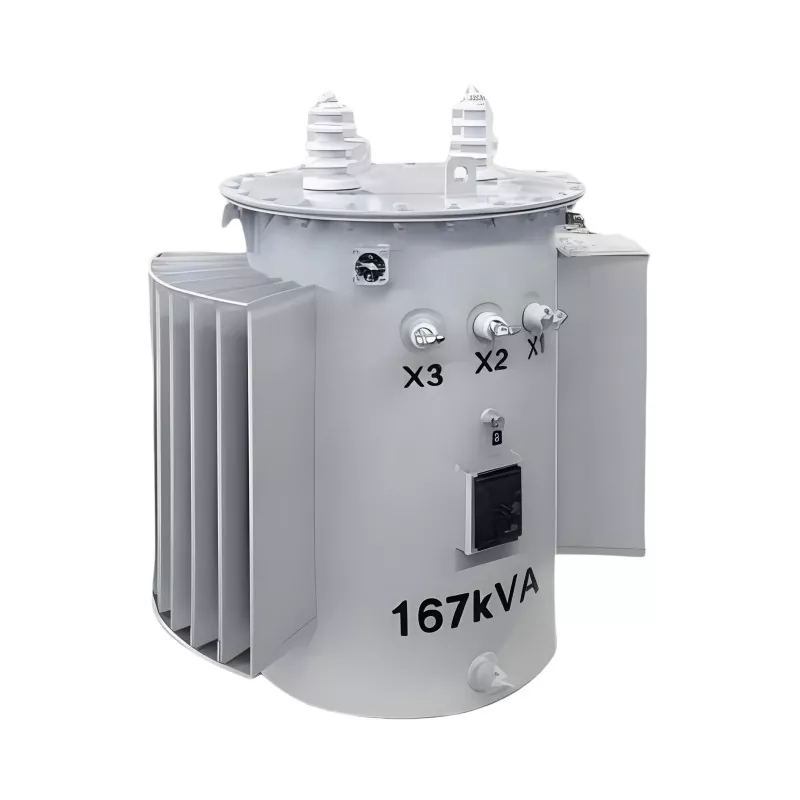

167KVA transformátor montovaný na stĺp

Transformátor montovaný na stĺp 167 kVA je vysokovýkonný nadzemný distribučný transformátor určený pre spoľahlivé vonkajšie napájanie a konverziu napätia v stredne kapacitných elektrických sieťach. Táto jednotka vyrobená spoločnosťou Guangbian, profesionálnym výrobcom a dodávateľom transformátorov v Číne, zaisťuje stabilnú distribúciu energie, prevádzku s nízkymi stratami a dlhú životnosť v náročných úžitkových a priemyselných prostrediach.

Je široko používaný v energetických distribučných systémoch, projektoch elektrifikácie vidieka, priemyselných zónach a komerčnej infraštruktúre, kde sa vyžaduje stabilný a efektívny prenos elektriny.
Technické špecifikácie

Pracovný princíp

167kVA transformátor montovaný na stĺp pracuje na princípe elektromagnetickej indukcie. Keď cez primárne vinutie preteká striedavý prúd, vytvára v železnom jadre magnetické pole, ktoré indukuje nižšie alebo vyššie napätie v sekundárnom vinutí v závislosti od systémových požiadaviek.

To umožňuje bezpečnú a efektívnu konverziu napätia na prenos energie na veľké vzdialenosti a lokálnu distribúciu, čím sa zaisťuje stabilná dodávka elektriny koncovým užívateľom.

Kľúčové výhody

1. Vysoká energetická účinnosť

Optimalizovaný dizajn jadra výrazne znižuje straty naprázdno a záťaže, čím zlepšuje celkovú energetickú účinnosť.

2. Silná vonkajšia odolnosť

Navrhnuté pre montáž na stĺp s vynikajúcou odolnosťou voči poveternostným vplyvom, vlhkosti a korózii.

3. Stabilná distribúcia energie

Zaisťuje konzistentný výstup napätia a spoľahlivý výkon pri kolísavých podmienkach zaťaženia.

4. Nízke náklady na údržbu

Utesnená konštrukcia olejovej nádrže znižuje frekvenciu údržby a prevádzkové náklady.

5. Vysoká bezpečnosť

Vybavený pokročilou izoláciou a ochranným dizajnom, aby sa zabránilo riziku skratu a preťaženia.

6. Dlhá životnosť

Vysokokvalitné jadro z kremíkovej ocele a prémiové materiály vinutia zaisťujú predĺženú životnosť.

Ako si vybrať správnu kapacitu?

Mnoho ľudí si myslí: "Máme 80 domov, takže jednotka s výkonom 80 KVA by to mala zvládnuť." Tá matematika nefunguje.

Správny prístup: začnite s najvyšším dopytom každej domácnosti. Letná klimatizácia beží, zimné kúrenie zapnuté – jeden dom môže v najhoršom prípade odoberať 5–8 kW. Osemdesiat domov? To je na papieri 400 – 640 kW.

Ale tu je háčik: jednofázový transformátor nenastavujete len na základe špičkového dopytu. Pravdepodobnosť, že každý dom naraz dosiahne maximálnu záťaž, je takmer nulová. Preto aplikujeme „faktor dopytu“ – zvyčajne 0,4–0,5 pre obytné oblasti.

Spustite výpočet výkonu transformátora: 80 domácností × 0,4 až 0,5 faktor spotreby = 160–320 kW skutočný dopyt. Jednotka s výkonom 167 KVA sa sem dobre hodí, so vstavanou svetlou výškou.

Plánujete rozšírenie neskôr? Zvážte, či ísť vopred do väčšieho – výmena jednotky po ceste stojí viac ako jednorazové zväčšovanie.

Zodpovedajte menovitému napätiu

Vaše primárne napätie sa musí zhodovať s tým, čo dodáva miestna sieť. Vo veľkej časti Severnej Ameriky to znamená 12 470 Grd Y / 7 200 V – 12 470 V medzi fázami, 7 200 V k neutrálu.

Transformátor 12470 V, ktorý vyrábame v závode GUANGBIAN v Číne, sa dodáva s piatimi polohami odbočiek: +2,5 %, 0 %, -2,5 %, -5 %, -7,5 %. Mriežka funguje? Posunutím kohútika udržíte výstupné napätie tam, kde má byť. Pred zadaním objednávky však dvakrát skontrolujte napätie miestneho systému.

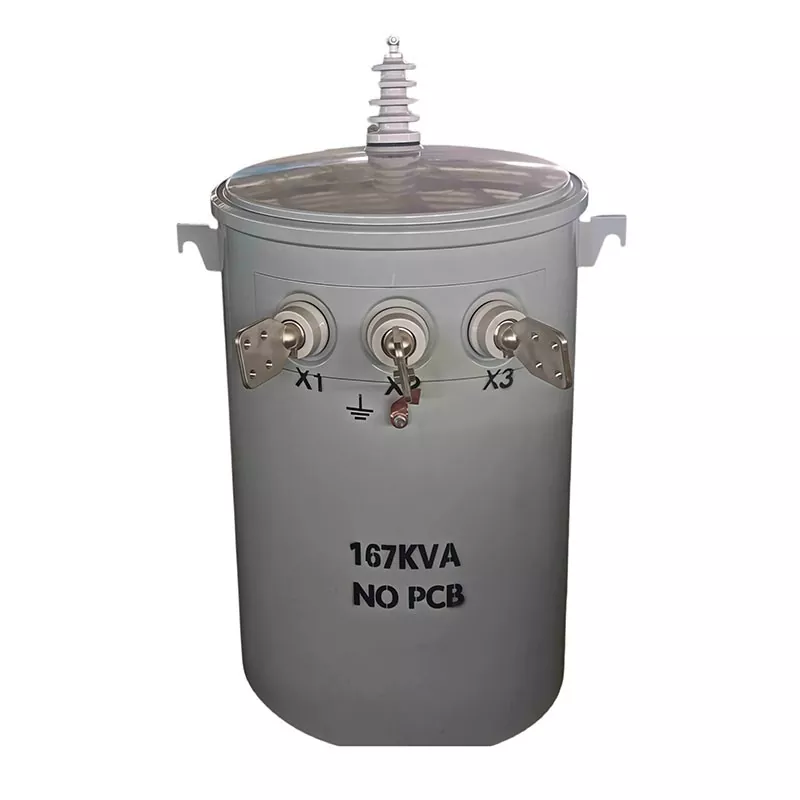

Sekundárna strana je jednoduchá – 120/240 V z tejto jednotky. Noha na 240 V zvládne väčšie ťahy; 120 V pokrýva vaše svetlá a nástenné zásuvky.

Faktor v prostredí inštalácie

Kam umiestnite transformátor, zmení to, čo potrebujete:

Nadmorská výška: Nad 1000 metrov sa vzduch riedi a chladenie sa zhoršuje. Budete musieť znížiť výkon jednotky alebo použiť špeciálny dizajn pre vysoké nadmorské výšky.

Teplotný rozsah: Extrémne teplo alebo zima? Skontrolujte rozpätie zvýšenia teploty. Tento 167KVA jednofázový transformátor využíva chladenie ONAN a funguje dobre od -30 °C do 45 °C.

Riziko korózie: Pobrežné oblasti, slaná pôda, chemické zóny – vysoký obsah soli alebo korozívnych plynov vo vzduchu si vyžaduje lepšiu ochranu. Smaltované porcelánové puzdrá sa v týchto prostrediach lepšie držia.

Montáž: 167KVA je statná jednotka. Zvyčajne ide na platformu s dvoma konzolami (591 mm od stredu k stredu), nie je zavesená priamo na tyči. Uistite sa, že váš web to zvládne.

O certifikačných štandardoch

Mnoho tendrov vyžaduje certifikáciu IEEE C57.12 alebo ANSI C57.12.20. Toto nie sú voliteľné doplnky – sú to prostriedky na likvidáciu ponúk.

Úplné zverejnenie: GUANGBIAN zatiaľ necertifikoval naše stožiarové transformátory podľa týchto noriem. Môžeme však urobiť toto – ak vaša ponuka potrebuje certifikáciu, budeme s vami spolupracovať, aby sme ju zrealizovali. Väčšie objednávky? Poplatky za testovanie hradíme. Menšie množstvá? Klient hradí náklady na testovanie. Časová os a podrobnosti o procese, stačí osloviť a opýtať sa.

Naše špecifikácie poctivo označujeme. Strata naprázdno 375W, strata záťaže 1365W, impedancia ≤2,5%. To, čo je na údajovom liste, dostanete. To je náš základný záväzok.

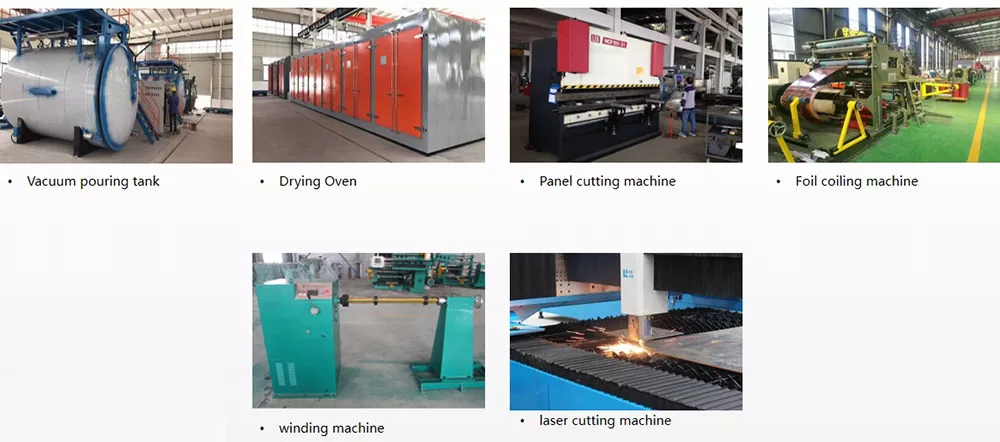

Správny výber si vyžaduje trochu premýšľania, ale nie je to žiadna veľká veda. Uveďte kapacitu, napätie, prostredie a certifikáciu – veľkú štvorku – a ste v dobrej kondícii. Otázky na ceste? Kontaktujte GUANGBIAN. Vyrábame v našej továrni v Číne a ponúkame bezplatnú technickú podporu.

FAQ

Q1: Na čo sa používa 167kVA stĺpový transformátor?

Používa sa na strednokapacitný rozvod elektrickej energie v nadzemných elektrických sieťach.

Q2: Je vhodný pre projekty elektrifikácie vidieka?

Áno, je široko používaný vo vidieckych a vzdialených systémoch rozšírenia siete.

Q3: Dá sa napätie prispôsobiť?

Áno, Guangbian poskytuje úplné prispôsobenie pre primárne aj sekundárne napätie.

Q4: Aká je životnosť tohto transformátora?

Typicky 20–30 rokov v závislosti od prevádzkových podmienok a údržby.

Q5: Podporujete OEM alebo veľkoobchodné objednávky?

Áno, Guangbian je továrenský dodávateľ podporujúci OEM, ODM a veľkoobchodné dodávky.
