Ako môže 37,5 KVA stĺpový transformátor zlepšiť spoľahlivú distribúciu energie

GuangbianzásobujeTransformátor montovaný na stĺp 37,5 KVApre nadzemné rozvody slúžiace na obytné, poľnohospodárske, komerčné a ľahké priemyselné záťaže. Tento transformátor, navrhnutý pre praktické vonkajšie nasadenie, kombinuje kompaktnú inštaláciu na stĺp, medené vinutia, olejovú izoláciu, kontrolovanú výrobu a testovanie v továrni na podporu stabilnej distribúcie energie stredného až nízkeho napätia.

Stĺpový transformátor s výkonom 37,5 KVA je distribučný transformátor určený na zníženie strednonapäťovej elektriny z nadzemných vedení na nižšie napätie vhodné pre koncových užívateľov. Jeho menovitá kapacita 37,5 KVA ho robí vhodným pre relatívne mierne elektrické zaťaženie, kde sa uprednostňuje kompaktná, vyvýšená inštalácia transformátora. Tento článok vysvetľuje, ako transformátor funguje, kde sa používa, aké technické faktory ovplyvňujú výkon, ako sa vyrába a testuje a prečo môže byť inštalácia na stĺpe praktická pre moderné nadzemné rozvodné siete.

Obsah

Čo je to 37,5 KVA transformátor montovaný na stĺp?

Ako funguje 37,5 KVA transformátor namontovaný na stĺp?

Kde sa používa 37,5 KVA transformátor namontovaný na stĺp?

Aké sú kľúčové vlastnosti?

Ako sa vyrába transformátor?

Aké testovanie by mali kupujúci zvážiť?

Prečo si vybrať pólový distribučný transformátor?

Ako by si kupujúci mali vybrať správny transformátor?

Často kladené otázky

Záver

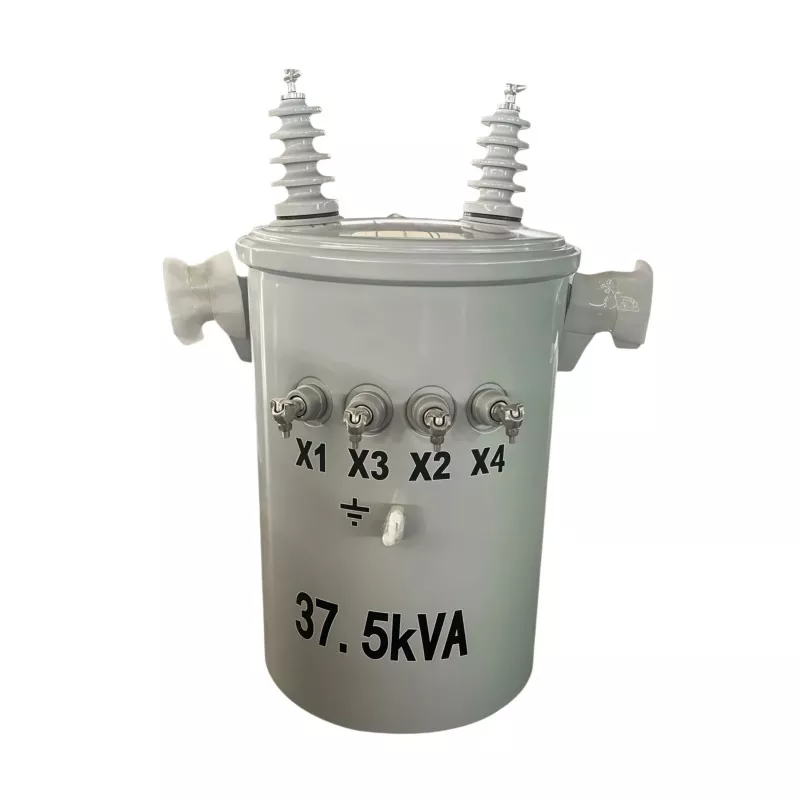

Čo je to 37,5 KVA transformátor montovaný na stĺp?

Stĺpový transformátor s výkonom 37,5 KVA je elektrické distribučné zariadenie inštalované na elektrickom stĺpe alebo porovnateľnej nadzemnej nosnej konštrukcii. Jeho primárnou funkciou je znížiť strednonapäťovú elektrinu z nadzemného rozvodu na nižšie napätie, ktoré môžu využívať spotrebitelia v domácnostiach, poľnohospodárstve, komerčnom a ľahkom priemysle.

Menovitý výkon 37,5 KVA predstavuje zdanlivú výkonovú kapacitu transformátora. V praktickom plánovaní distribúcie môže byť táto kapacita vhodná pre siete s miernym dopytom, kde by väčší transformátor predstavoval zbytočnú kapacitu, zatiaľ čo menšia jednotka by mohla byť preťažená.

Konfigurácia namontovaná na stĺp tiež poskytuje praktickú alternatívu k zariadeniu namontovanému na zemi. Pretože je transformátor vyvýšený, cenný priestor na zemi môže zostať dostupný pre cesty, budovy, poľnohospodárske prevádzky alebo inú infraštruktúru.

Pre kupujúcich, ktorí skúmajú rôzne konfigurácie transformátorov, riešenia výkonových transformátorov spoločnosti Guangbian poskytujú ďalšie informácie o možnostiach transformátorov ponorených do oleja, suchého typu a namontovaných na stĺp.

Ako funguje 37,5 KVA transformátor namontovaný na stĺp?

Princíp činnosti je založený na elektromagnetickej indukcii. Hoci je zariadenie kompaktné, jeho prevádzka závisí od koordinovaného výkonu medzi magnetickým jadrom, primárnym vinutím, sekundárnym vinutím, izolačným systémom a chladiacim médiom.

1. Vstup stredného napätia

Elektrická energia prichádza z nadzemnej rozvodnej siete a vstupuje do primárneho vinutia transformátora. Presná konfigurácia vstupného a výstupného napätia závisí od požiadaviek projektu a platných noriem.

2. Generovanie magnetického poľa

Striedavý prúd pretekajúci primárnym vinutím vytvára meniace sa magnetické pole v jadre transformátora. Elektrotechnická oceľ orientovaná na zrno sa bežne používa v jadrách distribučných transformátorov, pretože jej magnetické vlastnosti pomáhajú kontrolovať straty v jadre.

3. Transformácia napätia

Meniace sa magnetické pole indukuje napätie v sekundárnom vinutí. Pomer závitov medzi primárnym a sekundárnym vinutím určuje vzťah transformácie napätia, čo umožňuje znížiť napájanie stredného napätia na použiteľné nižšie napätie.

4. Nízkonapäťové napájanie

Transformovaná elektrina sa potom dodáva do pripojených záťaží cez nízkonapäťovú distribučnú sieť. Správne dimenzovanie transformátora pomáha udržiavať prijateľné prevádzkové podmienky a zároveň predchádza zbytočným stratám kapacity a energie.

Kde sa používa 37,5 KVA transformátor namontovaný na stĺp?

Kapacita 37,5 KVA je obzvlášť dôležitá pre distribučné systémy s nízkou až strednou potrebou elektrickej energie. Typické aplikácie zahŕňajú:

• Obytná distribúcia:Zásobovanie domov, vidieckych usadlostí a malých komunít.
• Elektrifikácia vidieka:Podpora rozširovania siete v oblastiach, kde sa široko používa horná distribúcia.
• Poľnohospodárske zariadenia:Poskytovanie energie pre zavlažovacie čerpadlá, hospodárske budovy, zariadenia na chov dobytka a skleníkové zariadenia.
• Malé komerčné budovy:Podpora obchodov, kancelárií, dielní, skladov a podobných priestorov.
• Ľahké priemyselné zaťaženia:Zásobovanie menších spracovateľských zariadení a údržbárskych dielní s miernym dopytom.
• Dočasné projekty:Zabezpečovanie vonkajších elektrických rozvodov pre vybrané stavebné alebo inžinierske aplikácie.

Pred špecifikovaním transformátora by mali inžinieri vypočítať skutočnú a očakávanú potrebu zaťaženia, a nie vyberať zariadenie iba podľa nominálnej kapacity.

Aké sú kľúčové vlastnosti 37,5 KVA transformátora montovaného na stĺp?

Niekoľko konštrukčných a výkonových charakteristík ovplyvňuje vhodnosť stožiarového transformátora pre projekt vonkajšej distribúcie.

Pre obstarávacie tímy by sa tieto charakteristiky mali vyhodnotiť spolu s požadovaným pomerom napätia, frekvenciou, konfiguráciou fáz, úrovňou izolácie, podmienkami prostredia, platnými normami a špecifikáciami siete.

Ako sa vyrába transformátor?

Kvalita výroby má priamy vzťah so spoľahlivosťou transformátora. V prípade jednotky namontovanej na stĺpe s výkonom 37,5 KVA zahŕňa výrobný proces viac riadených etáp, a nie jednoduchú montáž nádrže, jadra a vinutia.

Výroba jadra

Jadro je vyrobené z elektrotechnických oceľových plechov, ktoré sú narezané na kontrolované rozmery a zostavené do magnetického obvodu. Správne stohovanie, usporiadanie spojov, stav povrchu a upínací tlak pomáhajú kontrolovať magnetické straty a mechanickú stabilitu.

Presné navíjanie

Stupeň vinutia určuje dôležité elektrické a mechanické vlastnosti. Informácie o produkte Guangbian špecifikujú čisto medené vinutia pre jeho 37,5 KVA jednotku. Veľkosť vodiča, počet závitov, napätie vinutia, usporiadanie vrstiev a izolačný systém musia byť starostlivo kontrolované.

Po navinutí môže vákuová impregnácia pomôcť izolačnému materiálu preniknúť do priestorov v cievke a zlepšiť mechanickú fixáciu, dielektrický výkon a prenos tepla.

Zostava jadra a cievky

Hotové cievky sú zmontované s jadrom transformátora, izolačnými komponentmi a elektrickými spojmi. Vhodné vzdialenosti medzi komponentmi pod napätím sú nevyhnutné pre izolačný výkon a bezpečnú prevádzku.

Zostava nádrže

Aktívna časť je inštalovaná vo vnútri nádrže transformátora a ponorená do izolačného oleja. Olej slúži ako elektrické izolačné médium aj ako chladiace médium. Publikované výrobné informácie Guangbianu uvádzajú, že minerálny izolačný olej sa pred plnením dehydratuje a odplyní, zatiaľ čo zvary nádrže sa kontrolujú z hľadiska celistvosti.

Aké testovanie by mali kupujúci zvážiť?

Továrenské testovanie je dôležitou súčasťou obstarávania transformátora, pretože elektrický výkon nemožno spoľahlivo vyhodnotiť len na základe vzhľadu. Podľa zverejnených informácií o produkte Guangbian, jeho 37,5 KVA jednotka prechádza pred odoslaním niekoľkými testami.

• Testovanie bez zaťaženia:Kontroluje prúd a straty súvisiace s jadrom v stave bez zaťaženia.
• Záťažové testovanie:Vyhodnocuje straty záťaže a výkon pri náraste teploty pri menovitých prevádzkových podmienkach.
• Testovanie odolnosti voči napätiu:Overuje izolačnú schopnosť voči špecifikovaným skúšobným napätím výkonovej frekvencie.
• Testovanie impulzného napätia:Pomáha posúdiť schopnosť izolačného systému odolávať podmienkam prechodného prepätia.
• Testovanie izolačného oleja:Hodnotí vlastnosti ako prierazné napätie a charakteristiky súvisiace s vlhkosťou.
• Meranie odporu DC:Pomáha identifikovať abnormality odporu vinutia a elektrických spojení.

Pri obstarávaní projektu by si kupujúci mali vyžiadať príslušnú správu o teste a potvrdiť, že požiadavky na testovanie zodpovedajú normám cieľovej krajiny a technickým špecifikáciám miestnej spoločnosti.

Prečo si vybrať pólový distribučný transformátor?

Stĺpové transformátory sú praktické najmä tam, kde sa distribučná sieť už spolieha na nadzemné vodiče. Ich zvýšená konfigurácia môže ponúknuť niekoľko inžinierskych a infraštruktúrnych výhod.

• Efektívne využitie priestoru:Transformátor nevyžaduje veľkú plochu na inštaláciu na zemi.
• Kompatibilita s nadzemnými sieťami:Konfigurácia sa prirodzene spája s nadzemnými rozvodmi.
• Znížené občianske požiadavky:V porovnaní s niektorými pozemnými inštaláciami môže byť potrebných menej vyhradených pozemných štruktúr.
• Praktické nasadenie na vidieku:Konfigurácia je vhodná na rozšírenie distribučných sietí naprieč rozptýlenými komunitami.
• Vhodnosť vonku:Konštrukcia odolná voči poveternostným vplyvom podporuje exponované prevádzkové podmienky.
• Prístupná údržba:Pracovníci verejných služieb môžu kontrolovať a vykonávať servis zariadenia použitím vhodných bezpečnostných postupov.

Inštalácia však musí vždy spĺňať miestne elektrické predpisy, požiadavky na zaťaženie pólov, vzdialenosti, pravidlá uzemnenia, požiadavky na ochranu a postupy. Výber transformátora by preto mal byť integrovaný do celkového návrhu distribúcie a nemal by sa považovať za izolované rozhodnutie o kúpe.

Ako by si kupujúci mali vybrať správny transformátor?

Výber 37,5 KVA transformátora zahŕňa viac ako len potvrdenie čísla KVA. Inžinieri obstarávania by si mali pred zadaním objednávky preštudovať kompletné elektrické a environmentálne požiadavky.

1. Potvrďte zaťaženie:Vypočítajte súčasný dopyt a primeraný budúci rast.
2. Potvrďte požiadavky na napätie:Primárne a sekundárne napätie špecifikujte podľa distribučnej sústavy.
3. Skontrolujte konfiguráciu fázy:Zistite, či projekt vyžaduje jednofázové alebo trojfázové zariadenie.
4. Frekvencia kontroly:Potvrďte kompatibilitu s frekvenciou miestnej elektrickej siete.
5. Vyhodnoťte podmienky inštalácie:Zvážte okolitú teplotu, nadmorskú výšku, vlhkosť, znečistenie, vietor a expozíciu.
6. Overte požiadavky na ochranu:Koordinujte poistky, prepäťovú ochranu, uzemnenie a ďalšie ochranné vybavenie.
7. Vyžiadajte si technickú dokumentáciu:Prezrite si výkresy, informácie na typovom štítku, správy o skúškach a príslušné normy.
8. Posúdiť spôsobilosť dodávateľa:Zvážte výrobné skúsenosti, kontrolné postupy, sledovateľnosť, schopnosť dodávky a popredajnú podporu.

Spoľahlivý dodávateľ transformátora by mal byť schopný prediskutovať tieto parametre pred výrobou, aby sa konečná konfigurácia zhodovala so skutočným projektom, a nie spoliehať sa na generickú špecifikáciu.

Často kladené otázky

Čo znamená 37,5 KVA na transformátore?

37,5 KVA je menovitý zdanlivý výkon transformátora. Označuje elektrickú zaťažiteľnosť pri špecifikovaných prevádzkových podmienkach a mala by sa posudzovať spolu s napätím, účinníkom, okolitými podmienkami a príslušnými konštrukčnými požiadavkami.

Kde môže byť inštalovaný 37,5KVA stĺpový transformátor?

Môže byť použitý vo vhodných horných distribučných systémoch slúžiacich obytným komunitám, vidieckym oblastiam, farmám, malým komerčným zariadeniam, ľahkým priemyselným areálom a vybraným dočasným energetickým projektom.

Prečo sú medené vinutia dôležité?

Meď ponúka vysokú elektrickú vodivosť a dobré mechanické vlastnosti pre vinutia transformátora. Správna veľkosť vodiča a kontrolované napätie vinutia sú tiež nevyhnutné, takže materiál vinutia by sa nemal hodnotiť nezávisle od úplného návrhu vinutia.

Je stĺpový transformátor vhodný pre každý projekt?

Nie. Vhodnosť závisí od požiadaviek na záťaž, napäťových úrovní, konfigurácie siete, inštalačného prostredia, štandardov pre elektrinu, nosnosti stĺpov, bezpečnostných vzdialeností a miestnych elektrických predpisov. Konečnú špecifikáciu by mal potvrdiť kvalifikovaný elektrotechnik.

Čo by som mal požadovať od výrobcu transformátora?

Kupujúci by mali zvážiť vyžiadanie technických výkresov, údajov na typovom štítku, dokumentácie k bežným testom, príslušných noriem, informácií o inštalácii, záručných podmienok, podrobností o balení a špecifikácií dodávky. Pri obstarávaní projektov môže byť cenná aj sledovateľnosť a zdokumentované továrenské testovanie.

Záver

Transformátor montovaný na stĺp s výkonom 37,5 kVA poskytuje praktický spôsob, ako znížiť strednonapäťovú elektrinu pre aplikácie s distribúciou stredného zaťaženia a zároveň efektívne využívať nadzemnú infraštruktúru. Jeho výkon závisí od kompletného inžinierskeho systému vrátane konštrukcie jadra, kvality medeného vinutia, izolácie, chladenia, integrity nádrže, testovania vo výrobe a správnej inštalácie. Guangbian vyrába transformátory montované na stĺp v Číne a podporuje globálnych nákupcov s priamym nákupom a riešeniami transformátorov. Ak plánujete projekt elektrifikácie vidieka, rozvodný systém, poľnohospodársku energetickú sieť alebo komerčné využitie,kontaktujte násprediskutovať požadované napätie, kapacitu, podmienky inštalácie, požiadavky na testovanie a prispôsobené riešenie transformátora pre váš projekt.
