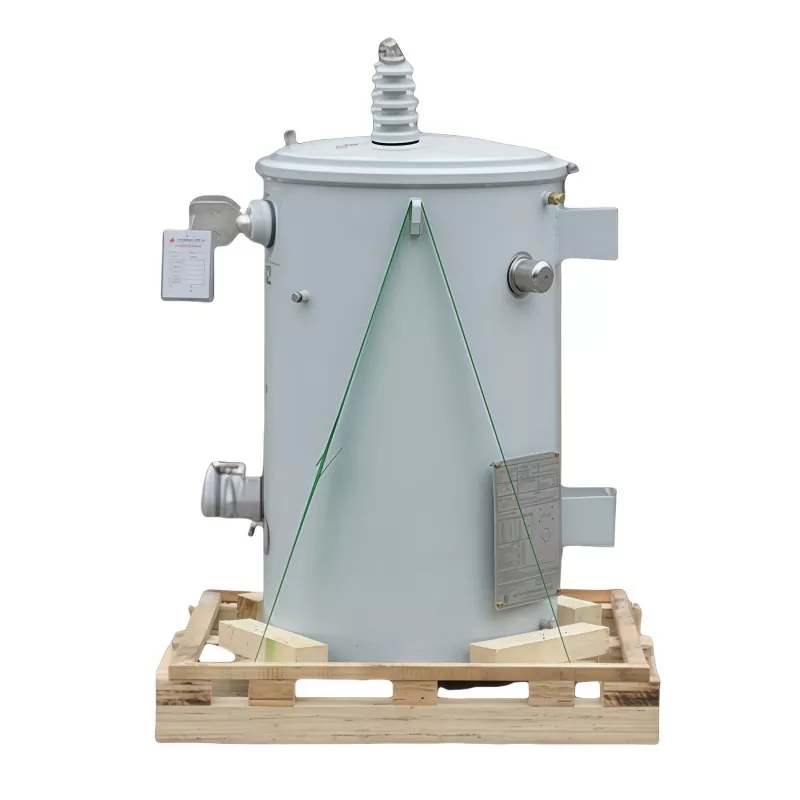

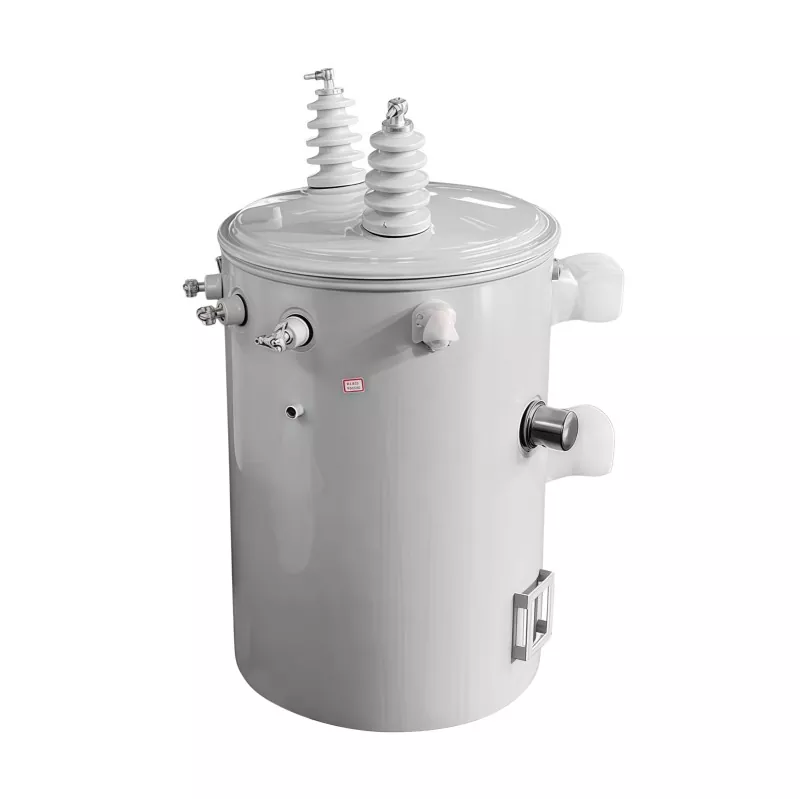

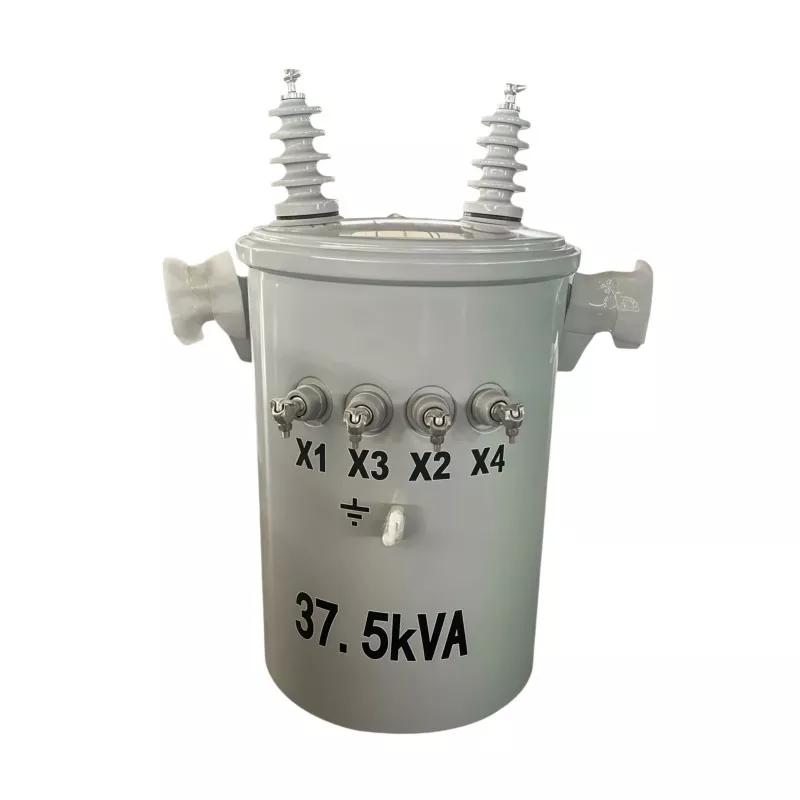

Transformátor montovaný na stĺp 37,5 KVA

Transformátor montovaný na stĺp s výkonom 37,5 kVA je elektrický distribučný transformátor inštalovaný na stĺpoch verejných služieb na zníženie strednonapäťovej elektriny z elektrických vedení na nižšie použiteľné napätie pre obytné, komerčné, poľnohospodárske a ľahké priemyselné energetické aplikácie. S menovitou kapacitou 37,5 kilovoltampérov (KVA) sa bežne používa v nadzemných rozvodných systémoch na poskytovanie stabilnej, efektívnej a spoľahlivej dodávky elektriny v mestských a vidieckych oblastiach. Jeho kompaktný dizajn namontovaný na stĺpe pomáha šetriť priestor na zemi, zjednodušuje inštaláciu a podporuje nákladovo efektívne rozvodné siete.

Pracovný princíp

Stĺpový transformátor pracuje na princípe elektromagnetickej indukcie.

Vstup vysokého napätia

Elektrina stredného alebo vysokého napätia sa dodáva do primárneho vinutia cez nadzemné rozvody.

Generovanie magnetického poľa

Keď striedavý prúd preteká primárnym vinutím, vytvára meniace sa magnetické pole v jadre transformátora.

Transformácia napätia

Toto magnetické pole indukuje napätie v sekundárnom vinutí. Na základe pomeru závitov medzi vinutiami sa napätie zníži na nižšiu použiteľnú úroveň.

Stabilné výstupné napájanie

Transformovaná elektrina nízkeho napätia sa potom dodáva domácim, komerčným alebo priemyselným používateľom so stabilným výkonom.

Aplikácie

Stĺpový transformátor s výkonom 37,5 KVA je navrhnutý pre distribučné systémy s nízkym až stredným zaťažením, efektívne znižuje elektrinu stredného napätia na použiteľné nízke napätie pre koncových používateľov. Je široko používaný v nasledujúcich scenároch:

Rezidenčná distribúcia elektriny

Ideálne pre obytné štvrte, vidiecke domy a malé komunity, ktoré poskytujú stabilnú elektrinu na osvetlenie, domáce spotrebiče a dennú spotrebu energie.

Projekty elektrifikácie vidieka

Bežne sa používa pri rozširovaní vidieckej siete a systémoch napájania vzdialených oblastí kvôli jednoduchej inštalácii a nízkym nárokom na údržbu.

Poľnohospodárske energetické systémy

Vhodné pre farmy, zavlažovacie systémy, zariadenia na chov dobytka a skleníky, napájanie vodných čerpadiel, motorov a poľnohospodárskych strojov.

Malé obchodné zariadenia

Široko používaný v malých kanceláriách, maloobchodných predajniach, čerpacích staniciach, dielňach a skladovacích zariadeniach pre stabilné komerčné zásobovanie elektrickou energiou.

Aplikácie ľahkého priemyslu

Používa sa v malých továrňach, spracovateľských dielňach a údržbárskych zariadeniach s miernou spotrebou energie.

Projekty dočasného napájania

Bežné na staveniskách a dočasných vonkajších inžinierskych projektoch vyžadujúcich flexibilnú a spoľahlivú distribúciu energie.

Poďme si prejsť, ako GUANGBIAN v skutočnosti vytvára jeden.

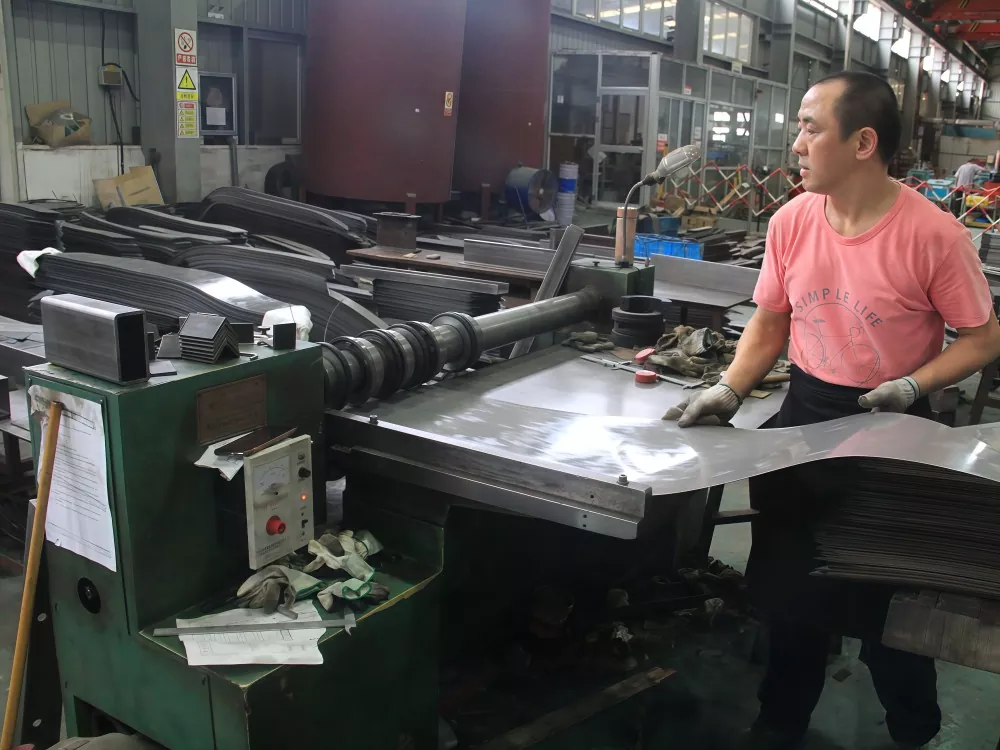

Krok 1: Výroba jadra

Jadro začína kremíkovou oceľou s orientovaným zrnom. Skvelé magnetické vlastnosti, ale je krehký – nedá sa vyraziť ako obyčajná oceľ.

Listy narežeme na konkrétne rozmery a potom ich ukladáme vrstvu po vrstve na špecializovanom zariadení. Spoje každej vrstvy sú odsadené od spoja nižšie, čím sú vzduchové medzery v magnetickej dráhe minimálne. Akonáhle dosiahneme cieľovú hrúbku, celý stoh sa pevne upne a vákuovo impregnuje, aby všetko uzamkol na svojom mieste.

Proces výroby transformátora závisí od tohto kroku. Faktor stohu, rovinnosť povrchu, upínací tlak – vynechajte ktorýkoľvek z nich a straty naprázdno prekročia špecifikáciu.

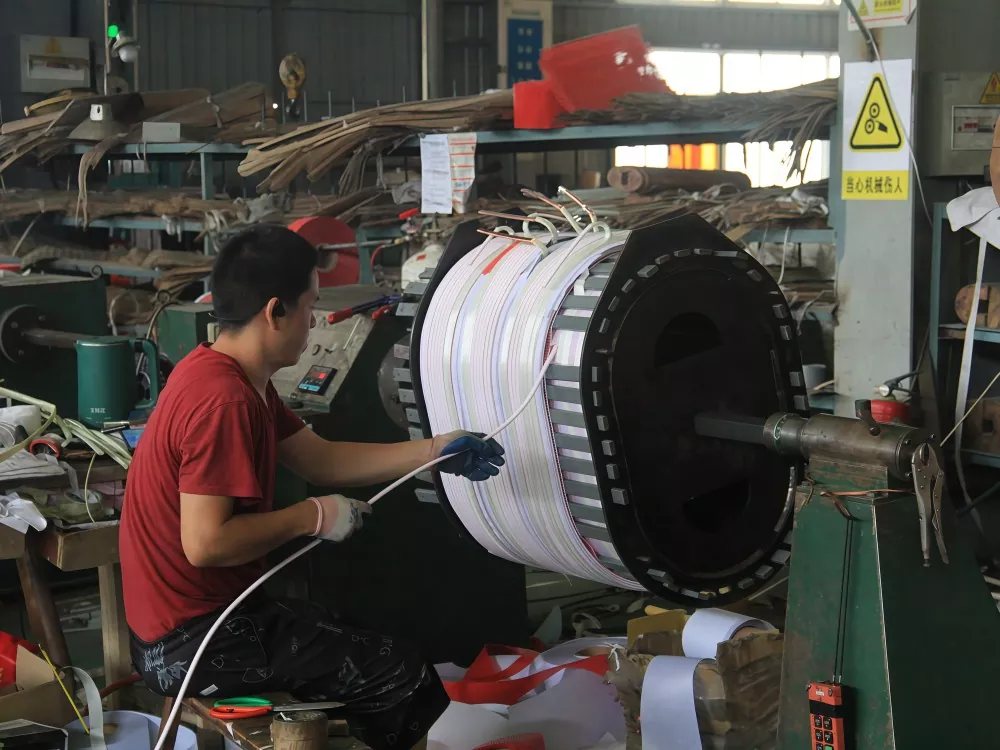

Krok 2: Navíjanie

Tu je to kritické. Navíjačka funguje pri kontrolovanej teplote a vlhkosti. Operátori sedia pri navíjacích strojoch a posúvajú medený drôt na formovač cievky, otáčajú sa a držia ho rovnomerne a pevne.

Transformátor GUANGBIAN 37,5 kva namontovaný na stĺpe používa vinutie z čistej medi – nie hliníka. Vyrábame ich v našom závode v Číne a záleží na každom detaile: prierez drôtu, počet závitov, vzor vrstvenia. Vietor je príliš voľný, cievka nemá mechanickú pevnosť. Príliš silný vietor, rozdrvíte izoláciu.

Po navinutí prechádza cievka vákuovou impregnáciou. Izolačný lak presakuje do každej medzery, zaisťuje závity na mieste a dodáva vinutiu tak dielektrickú pevnosť, ako aj lepší odvod tepla.

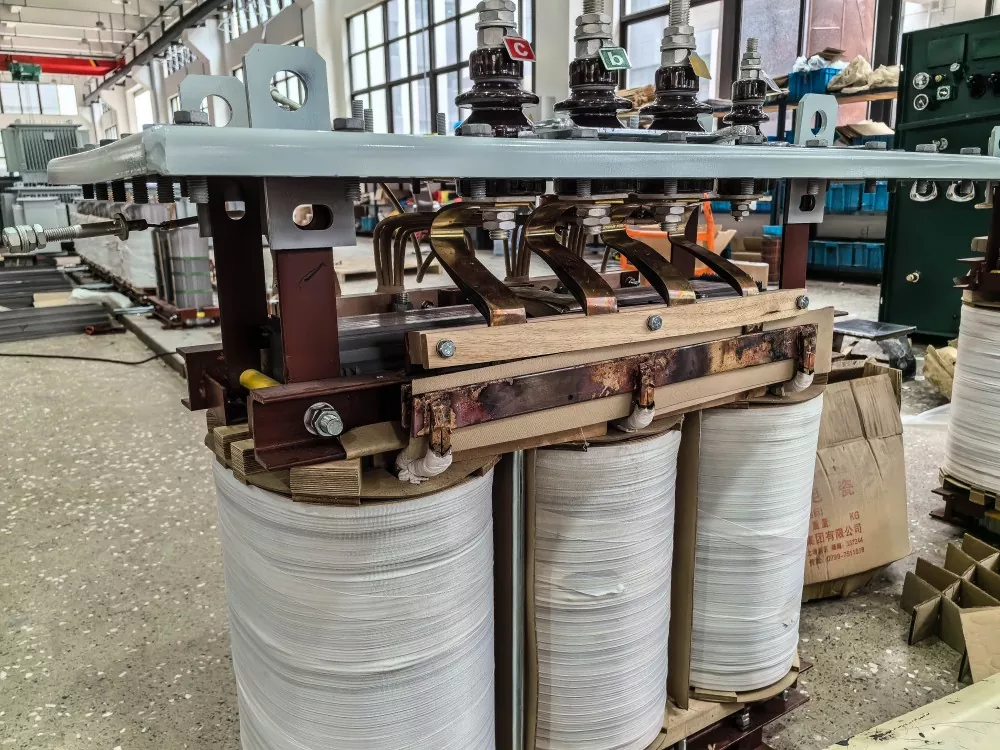

Krok 3: Zostavenie jadra a cievky

Navinuté cievky sa posúvajú na nohy jadra. Vložia sa izolačné vložky, spoja sa vodiče a celá aktívna časť získa tvar. Vôle medzi vinutiami musia spĺňať štandard - tu nie sú žiadne skratky.

Po zložení aktívna časť okamžite prejde testovaním v továrni transformátora: test odolnosti voči napätiu a meranie odporu DC. Čokoľvek, čo i len mierne, sa v tejto fáze zachytí.

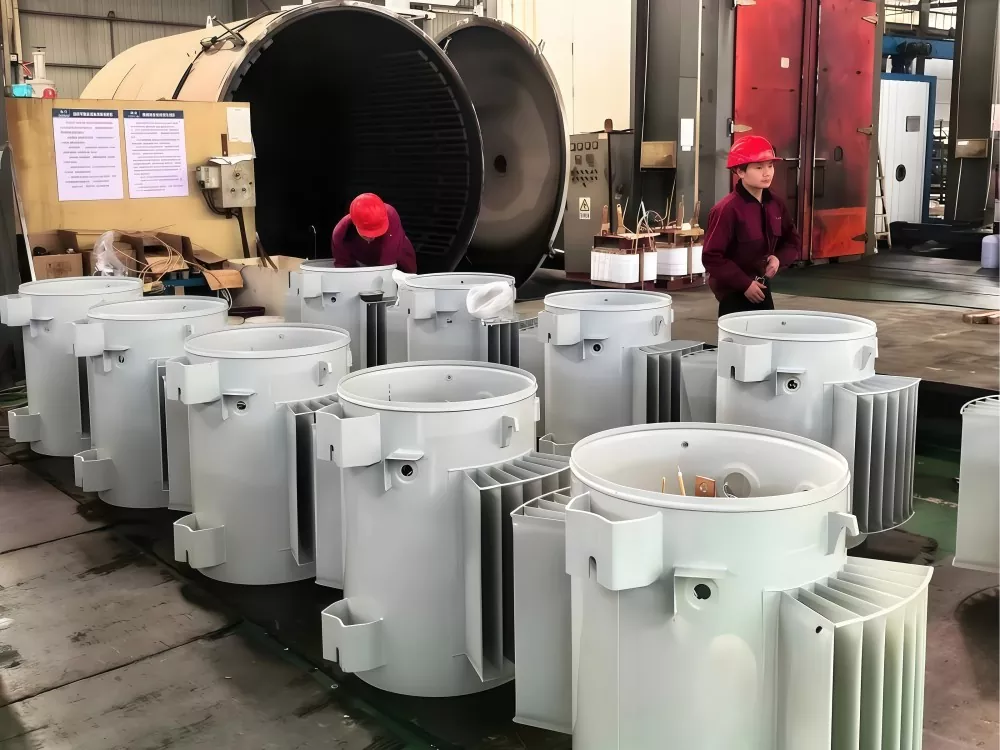

Krok 4: Montáž nádrže

Aktívna časť prešla kontrolou? Spustí sa do nádrže. Nádrž je plášťom transformátora - naplnená izolačným olejom, ktorý má dvojitú funkciu: dielektrickú bariéru a chladiacu kvapalinu.

V GUANGBIAN používame vysoko kvalitný minerálny izolačný olej. Pred vstupom do nádrže je dehydratovaná a odplynená. Samotná nádrž má zváranú konštrukciu a každý zvar je kontrolovaný röntgenom. Nie sú povolené žiadne úniky.

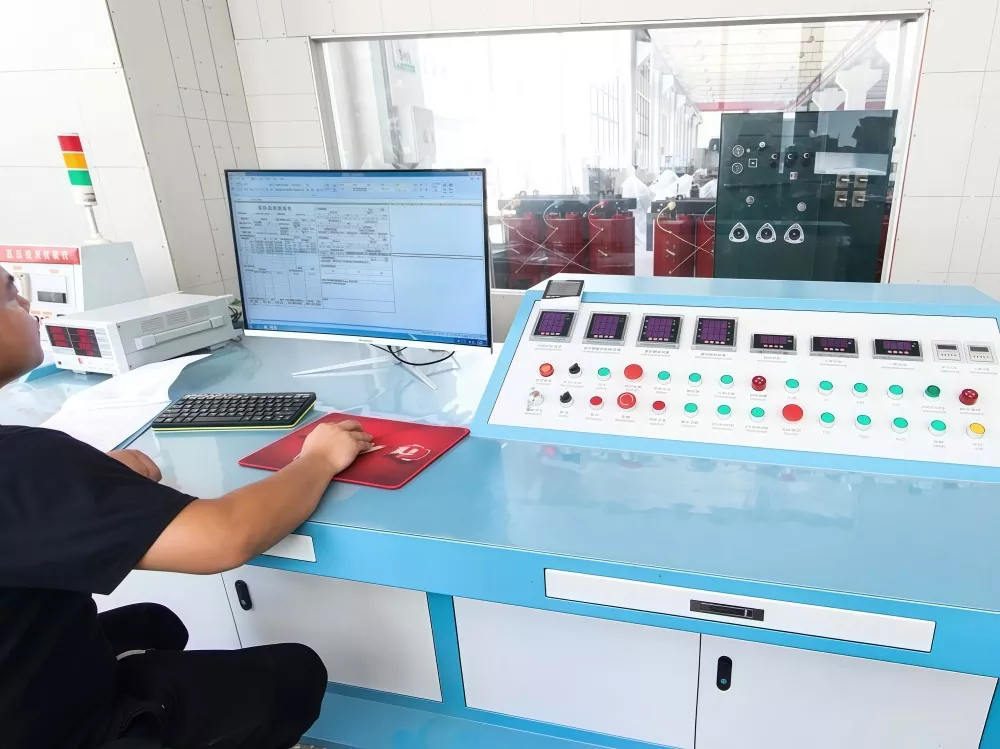

Krok 5: Záverečné testovanie

Predtým, ako ktorákoľvek jednotka opustí továreň, prejde úplnou testovacou rutinou:

Test naprázdno: Zapneme ho tak, že na sekundárnej strane nie je nič pripojené. Údaje o prúde a strate nám hovoria, či sa jadro správa. Na pólovom transformátore 37,5 kva musí byť strata naprázdno ≤ 113 W alebo nižšia.

Záťažový test: Dajte naň plnú menovitú záťaž a sledujte čísla. Strata zaťaženia zostáva na hodnote ≤ 413 W a zvýšenie teploty nepresiahne 65 °C.

Skúška odolnosti voči napätiu: 21 kV pri výkonovej frekvencii na vinutí VN počas jednej celej minúty. 10kV na strane NN. Ak izolácia drží, ideme ďalej.

Skúška impulzného napätia: 60kV špička zasiahne primár, 30kV zasiahne sekundárny. To vám povie, či medený transformátor zvládol skutočný blesk.

Test izolačného oleja: Prierazné napätie, obsah vlhkosti, faktor rozptylu – každý musí prejsť.

Každý test jasný? Potom – a až potom – získa továrenské označenie.

Krok 6: Balenie a odoslanie

Prešiel všetkými testami? Transformátor dostane kryt odolný voči vlhkosti, pripevní sa na drevenú paletu a je pripravený na odoslanie. Každá jednotka GUANGBIAN má jedinečné sériové číslo – viditeľné na typovom štítku a základni. Vysledujte toto číslo a nájdete dátum výroby, záznamy o testoch, dokonca aj to, ktorá šarža surovín do neho bola.

Teraz už máte obrázok. Transformátor montovaný na stĺp s výkonom 37,5 kVA nie je len zhodený kov a drôt. Proces výroby transformátora zahŕňa skutočné remeslo a skutočných ľudí, ktorí venujú pozornosť na každom kroku. Na cene záleží, ale viac na výrobnej kapacite a kontrole kvality.

Prečo používať transformátor namontovaný na stĺpe?

V porovnaní s pozemnými transformátormi ponúkajú stožiarové transformátory niekoľko významných výhod:

Priestorovo úsporná inštalácia

Inštaluje sa na stĺpy, čím sa eliminuje potreba pozemného priestoru alebo vyhradených transformátorových miestností.

Nižšie náklady na infraštruktúru

Znižuje náklady na výstavbu tým, že sa vyhýba potrebe základov, oplotení alebo dodatočných stavebných prác.

Efektívne pre distribúciu na vidieku

Veľmi vhodné pre vidiecke a odľahlé oblasti, kde sa bežne používajú nadzemné rozvodné siete.

Ľahký prístup k údržbe

Namontované vo vhodnej výške na kontrolu, údržbu a výmenu, čo znižuje prestoje.

Vylepšená bezpečnosť

Zvýšená inštalácia znižuje riziko náhodného kontaktu, vandalizmu a poškodenia životného prostredia.

Spoľahlivá vonkajšia prevádzka

Navrhnuté s vlastnosťami odolnými voči poveternostným vplyvom a korózii pre dlhodobý vonkajší výkon.

Ideálne pre nadzemné energetické siete

Široko používaný v horných rozvodných systémoch ako nákladovo efektívne a efektívne riešenie napájania.

Chcete to vidieť na vlastné oči? GUANGBIAN vyrába v našej továrni v Číne a vítame návštevy továrne. Oslovte a naplánujte si prehliadku.
